- Seite 1 E-BIKE BEDIENUNGSANLEITUNG RANGER ALL-TERRAIN...

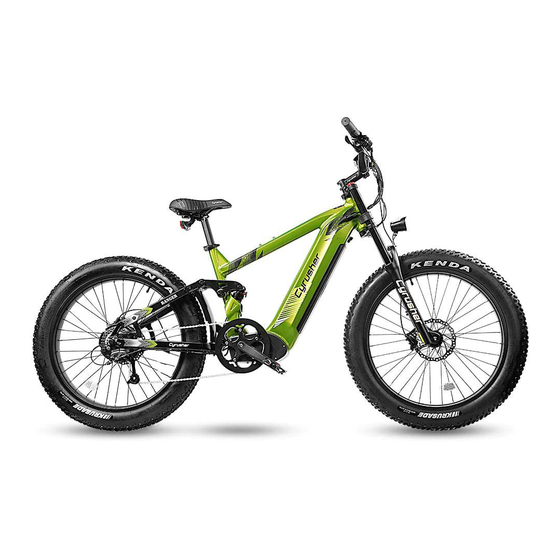

- Seite 2 Fahrrad-Diagramm Schéma du Vélo Gabel Gashebel hinterer Stoßdämpfer Sattel Scheinwerfer Vordergabel Freilauf Hinterradschaltung Kurbelsatz Pedal Dispaly Aufladestation Scheibenbremse Scheibenbremse Motor Ständer Batterie Sensor BEDIENUNGSANLEITUNG I CYRUSHER RANGER...
-
Seite 3: Erste Fahrt
Lernen Sie, wie man das LCD-Display benutzt. Tragen Sie vor der Fahrt einen Helm. Bitte beachten Sie: Das Fahrrad muss nach dem Zusammenbau möglicherweise weiter eingestellt werden. Wenn Sie Probleme mit der Einrichtung haben, kontaktieren Sie uns bitte online https://www.cyrusher.com/pages/contact BEDIENUNGSANLEITUNG I CYRUSHER RANGER... -
Seite 4: Montage Des Lenkers
Ziehen Sie die Schrauben am Vorbauende (4mm Inbusschlüssel mit 6N Kraft) und am oberen Ende des Vorbaus (5mm Inbusschlüssel mit 6-8N Kraft). Prüfen Sie, ob alle Teile des Steuersatzes fest angezogen sind. Schraube 3: Anzugsdrehmoment 6NM Schraube 4: Anzugsdrehmoment 6-8NM Schraube 5: Anzugsdrehmoment 6NM BEDIENUNGSANLEITUNG I CYRUSHER RANGER... -
Seite 5: Installation Des Vorderrads
Fahrrad hinten Fahrradfront Abbildung 1 Unterlegscheibe Unterlegscheibe Abstandshalter Abstandshalter Endmutter Endmutter Abbildung 2 Gabel Scheibenbremssattel Nabe Couple de serrage : 15 18NM Endmutter Endmutter Abstandshalter Abstandshalter Unterlegscheibe Unterlegscheibe Bremssattel und Bremsscheibe auf der linken Seite des Fahrrads BEDIENUNGSANLEITUNG I CYRUSHER RANGER... -
Seite 6: Installation Der Pedale
Hinten Vorder Beide Pedale Verwenden Sie Ihren werden nach 15-mm-Schlüssel, vorne angezogen. um die Pedale richtig festzuziehen. Rechtes Pedal / Kettenseite Linkes Pedal / Schlüsselseite Icône de la clé conçue par Gregor Cresnar sur de www.fIaticon.com BEDIENUNGSANLEITUNG I CYRUSHER RANGER... -
Seite 7: Installieren Sie Die Batterie
Oberseite des Akkus fest in den Rahmen, bis er mit einem klappernden Geräusch verriegelt wird. Setzen Sie die Batterie fest ein und drehen Sie den Schlüssel im Uhrzeigersinn, um die Batterie zu verriegeln. Ziehen Sie den Schlüssel vor jeder Fahrt aus dem Schloss. BEDIENUNGSANLEITUNG I CYRUSHER RANGER... -
Seite 8: Entnehmen Sie Die Batterie
Hinweis: Bitte halten Sie den Akku mindestens mit einer Hand fest, da er beim Lösen des Schlosses abfällt losgelassen wird. Drehen Sie den Schlüssel gegen den Uhrzeigersinn, Drehen Sie die Verriegelung gegen den Uhrzeigersinn, um die Batterie zu entriegeln um den Akku zu entfernen BEDIENUNGSANLEITUNG I CYRUSHER RANGER... -
Seite 9: Funktionsübersicht Und Funktionsbereiche
Abbildung 4 Schnittstelle zur Funktionsbereichsverteilung 3. Definition der Tasten Das Display ist mit Tasten auf der entsprechenden Bedieneinheit ausgestattet: Power on/off befinden sich auf einem Plus , Minus und Toggle . Licht- und Hupentaste separaten Tastensatz. BEDIENUNGSANLEITUNG I CYRUSHER RANGER... - Seite 10 Wenn das Display eingeschaltet wird, zeigt es standardmäßig die aktuelle Geschwindigkeit (MPH) und den Kilometerzähler (Meile) an. Drücken Sie kurz, um zwischen Kilometerzähler (Meile), Tageskilometerzähler (Meile), Höchstgeschwindigkeit (MPH) und Durchschnittsgeschwindigkeit (MPH) zu wechseln. Compteur Compteur journalier kilométrique Vitesse Vitesse maximale moyenne Abbildung 5-1 Umschaltung der Display-Schnittstelle BEDIENUNGSANLEITUNG I CYRUSHER RANGER...
- Seite 11 5 Balken auf. Wenn der Akku vollständig entladen ist, beginnt der Balken zu blinken und warnt den Benutzer, den Akku so bald wie möglich aufzuladen. Vier Balken Leistung Volle Leistung Drei Balken Leistung Zwei Balken Leistung Ein Balken Leistung Blinken bei leerer Leistung Abbildung 5-5 Batteriestandsanzeige Schnittstelle BEDIENUNGSANLEITUNG I CYRUSHER RANGER...
-
Seite 12: Vor Der Fahrt
4) Drücken Sie den Akku fest in das Unterrohr, bis er mit einem klappernden Geräusch verriegelt wird. Schließen Sie den Akku fest an und ziehen Sie den Schlüssel aus dem Schloss. 5) Überprüfen Sie vor jeder Fahrt alle Reifen, den festen Sitz der Verschlüsse und die Bremsen. BEDIENUNGSANLEITUNG I CYRUSHER RANGER... - Seite 13 Aufgrund der hohen Temperaturen im Sommer ist es NICHT ratsam, den Akku unmittelbar nach dem Fahren zu laden. Im Winter ist es VERBOTEN, die Batterie in einer Umgebung unter 0℃ zu laden. Es wird empfohlen, den Akku bei Raumtemperatur zu laden. BEDIENUNGSANLEITUNG I CYRUSHER RANGER...
-
Seite 14: Fehlercodes
Drehmomentsensor-Drehmomentsignalfehler. Wenden Sie sich an den technischen Drehmomentsignal-F E025 Support. ehler Fehler im Drehmomentsensor-Geschwindigkeitsignal. Wenden Sie sich an den Geschwindigkeitssignal E026 technischen Support. Fehler Schlechte Verbindung zwischen dem Controller und dem Display. Überprüfen Sie alle Kommunikationsfehler E030 Kabelverbindungen.Prüfen Sie auf Korrosionsschäden. BEDIENUNGSANLEITUNG I CYRUSHER RANGER... - Seite 15 Problem mit dem Akku ● Kontaktieren Sie das Support-Team ● Lose Hardware ● Tune-up und Inspektion erforderlich ● Problem mit dem Antriebsstrang ● Wartung erforderlich E-Bike macht komische Geräusche ● Problem mit dem Motor ● Kontaktieren Sie das Support-Team BEDIENUNGSANLEITUNG I CYRUSHER RANGER...
- Seite 16 CYRUSHER BEDIENUNGSANLEITUNG I CYRUSHER RANGER...
