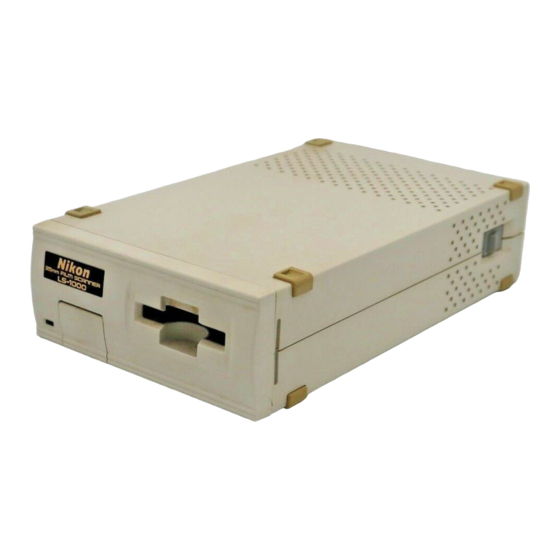

Nikon LS-1000 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Nikon Anleitungen
  4. Scanner
  5. LS-1000
  6. Bedienungsanleitung

Nikon LS-1000 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nikon LS-1000

Inhaltszusammenfassung für Nikon LS-1000

  • Seite 3 1. E2 Browser Functions 35 mm Film Scanner LS-1000 Bedienungsanleitung Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 4 Microsoft ist ein eingetragenes Warenzeichen und Windows ist ein Warenzei- chen von Microsoft Corporation. IBM PC/AT ist ein Warenzeichen von International Business Machines Corporation. Andere Marken- oder Produktnamen sind die Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber. Nikon 35mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 5 Sie sind bereits im Inhaltsverzeichnis vermerkt, um Ihnen die Suche zu vereinfachen. Hinweis Dieses Zeichen gibt Hinweise für die sichere Handhabung des Gerätes. Bitte lesen Sie alle Abschnitte mit diesem Hinweiszeichen besonders aufmerksam, um Schäden an dem Gerät zu vermeiden. Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 6: Sicherheitshinweis

    Modifizierungen Die amerikanische Behörde für Funkverkehr macht jeden Anwender darauf aufmerksam, daß er im Falle von Änderungen oder Modifizie- rungen an dem Gerät, die nicht ausdrücklich von der Nikon Corporation genehmigt wurden, u.U. Nutzungsrecht verliert. SCSI Kabel Bitte benutzen Sie das auf Seite 5 des Benutzerhandbuches genannte SCSI Kabel, das mit dem Scanner ausgeliefert wird.

  • Seite 7: Hinweis Für Kunden In Kanada

    Cet appareil numérique de la class B respecte toutes les exigences du règlement sur le matériel brouilleur du Canada. Hinweis für Kunden in Europäischen Ländern Achtung Dieses Gerät enstpricht den Bestimmungen der EG-Direktive 87/308/ EEC zur Störungsunterdrückung. Lärmemission kleiner 70 dBA. Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise Zur Gewährleistung des richtigen und sicheren Betriebes des LS-1000 und zur Vermeidung von Problemen müssen folgende Angaben unbe- dingt beachtet werden: • Verwenden Sie ein AC 100V-240V, 50/60 Hz Netzteil. Das Netz- kabel muß der Netzspannung entsprechend ausgelegt sein.
  • Seite 9 Scanner noch eingeschaltet ist. • Transportieren Sie das Geräte nicht, wenn es noch eingeschaltet ist. • Nach dem Ausschalten des Gerätes müssen mindestens fünf Sekun- den verstreichen, bevor es wieder eingeschaltet wird. Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 10 Verwenden Sie keine agressiven Reinigungsmittel wie Alkohol, Benzin, oder Verdünner, da diese Betriebsstörungen, Feuer und/ oder elektrische Schläge verursachen können. • Schützen Sie das Gerät vor starken Erschütterungen. • Stellen Sie keine schweren Gegegenstände auf das Gerät. viii Nikon 35mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 11: Verhalten Im Notfall

    Gerät sofort ausgeschaltet, das Netzkabel aus der Steckdose gezogen und das SCSI Kabel gelöst werden. Wenden Sie sich an Ihren Fachhändler oder an den Nikon Verkaufsrepräsentanten in Ihrem Land. Hinweise für Aufbewahrung und Betrieb Richtige Lagerung garantiert eine lange Lebensdauer des Gerätes. Als Schutz vor Staub sollte eine passende Abdeckung verwendet werden.
  • Seite 12 • an Orten mit einer Luftfeuchtigkeit über 80% • an Orten mit direkter Sonneneinstrahlung • an staubigen Orten Nikon 35mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 13 Lassen Sie genügend Platz um das Gerät. Die Ventilationsschlitze dürfen nicht blockiert werden, um Überhitzung des Gerätes zu vermei- den. Stellen Sie das Gerät auf eine stabile Unterfläche, um Betriebsstö- rungen vorzubeugen. Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 14: Hinweise Für Den Transport

    Der Betrieb dieses Produktes kann in einigen Ländern gegen die örtlichen Gesetze und Bestimmungen verstoßen. In diesem Fall übernehmen wir keine Haftung für etwaige Verstöße, die auf den Betrieb dieses Gerätes zurückzuführen sind. Nikon 35mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 15: Restriktionen Zu Kopie Und Reproduktion

    Die Reproduktion von urheberrechtlich geschütztem Material wie Bücher, Musik, Gemälde, Holzschnitte, Landkarten, Zeichnungen, Filmbücher oder Fotografien ist verboten, sofern es nicht für private oder ähnlich begrenzte und nicht für kommerzielle Zwecke verwen- det wird. Nikon xiii 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 16: Inhaltsverzeichnis

    Leistungsmerkmale ............1 1.2. Arbeitsumfeld ..............2 Vor Inbetriebnahme ..........4 2.1. Kontrolle ................4 2.2. Lieferumfang ..............4 2.3. Zubehör ................6 2.4. Hinweise zur Handhabung ..........7 2.5. Reinigen des Scanners ............. 7 Nikon 35mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 17 Einschalten des Stromes ..........20 5.2. Einführen des Filmes ............21 Einführen gerahmter Dias ..........21 Einführen des Filmstreifenhalters ........25 Probleme und Lösungen ........30 Anhang: Spezifikationen ........32 INDEX ..............33 Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 18 Nikon 35mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 19: Einleitung

    LS-1000 entnehmen Sie bitte dem Handbuch zur Software. Wir hoffen, daß Ihnen dieses Handbuch eine wertvolle Arbeitshilfe sein wird. 1.1. Leistungsmerkmale Der LS-1000 Film Scanner ist in der Lage, 35 mm Film (Farb- oder Schwarz-Weißfilm, Negativ- oder Positivfilm) mit hoher Abtast- geschwindigkeit und hochaufgelöst zu scannen. •...

  • Seite 20: Arbeitsumfeld

    Zum sicheren Betrieb sollten Sie um und über dem Gerät einen Frei- raum lassen. Den empfohlenen Abstand entnehmen Sie bitte nachste- hender Zeichnung. Schützen Sie das Gerät mit einer passenden Abdeckung vor Staub bei Lagerung. Im Falle einer senkrechten Installation 10cm 60cm Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 21 1. Einleitung Im Falle einer horizontalen Installation 10cm 60cm Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 22: Vor Inbetriebnahme

    Fachhändler und packen Sie das Gerät nicht aus. 2.2. Lieferumfang Alle im Folgenden aufgelisteten Zubehörteile gehören zum Lieferum- fang des LS-1000. Überprüfen Sie den Inhalt der Verpackung beim Öffnen auf Vollständigkeit. Sollte ein Zubehörteil fehlen, wenden Sie sich bitte umgehend an Ihren Fachhändler.
  • Seite 23 2. Vor Inbetriebnahme Stromkabel (2) SCSI Kabel (1) (50 Pin Full-pitch Dsub 25 Pin) *Die Steckerform ist landes- abhängig Terminator (1) FH-2 Filmstreifenhalter (1) LS-1000 Bedienungsanleitung Software Floppy Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 24: Zubehör

    2. Vor Inbetriebnahme 2.3. Zubehör Für den LS-1000 ist als Sonderzubehör die Auto Diazufuhreinheit SF- 100 erhältlich, die die automatische Zufuhr von 35 mm Dias ermög- licht. Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 25: Hinweise Zur Handhabung

    2.5 Reinigen des Scanners Bei Routinewartungen und Reinigungen muß unbedingt darauf geachtet werden, daß keine Flüssigkeiten wie Alkohol, Benzin oder Verdünner in Kontakt mit dem LS-1000 kommen, da diese Betriebsstörungen, Feuer oder elektrische Schläge verursachen können. Bitte beachten Sie folgende Punkte: •...

  • Seite 26: Bedienungselemente

    Anschluß für die Autozufuhreinheit SF- 100. LED Statusanzeige: Zeigt den Betriebszustand des Scanners an. Netzschalter: Dient dem Ein- und Ausschalten des Scanners. Lüftungslöcher: Sie dienen der Luftzufuhr des Scanners und dürfen daher nicht blockiert werden. Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 27: Rückseite

    SCSI Anschluß: Dient dem SCSI-Kabelanschluß. (Kein Unter- schied zwischen Eingang/Ausgang) SCSI ID-Schalter: Stellt die SCSI ID-Nummer ein. Zahlen von 0 bis 7 werden angezeigt und sind gültig. Netzanschluß: Anschlußbuchse für das Netzkabel. Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 28: Led Statusanzeige

    Verarbeitungsvorganges auf (BUSY- Status). Blinkt auch beim Einschalten des Gerätes und während der Initialisierung. Schnelles Blinklicht (ca. 5 Mal pro Sekunde): Schnelles Blinken, sobald ein Fehler am LS-1000 oder in der Kommunikation auftritt (ERROR- Status). Achtung: Ist der Blinkrhythmus unregelmäßig, muß nicht unbedingt eine Betriebsstörung aufgetreten sein.

  • Seite 29: Filmstreifenhalter Fh-2

    3. Bedienungselemente 3.3. Filmstreifenhalter FH-2 Dieser Filmhalter ist für Filmstreifen mit bis zu sechs Bildern be- stimmt. Halterklemme Öffnung Adapterhalter Adapter Adapterklemme Halterunterseite Halteroberseite Öffnung Halterklemme Halterunterseite Konkaver Bereich (für den Film) Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 30: Anschluß Des Ls-1000

    4. Anschluß des LS-1000 4. Anschluß des LS-1000 4.1. Anschlußvorbereitungen Bevor Sie die Kabel anschließen, müssen alle Geräte - einschließlich des Rechners und des LS-1000 - ausgeschaltet sein. Stromzufuhr ausgeschaltet Stromzufuhr eingeschaltet Falls Sie einen IBM PC/AT oder einen kompatiblen Rechner haben, der noch keine SCSI-Karte besitzt, müssen Sie zuerst die SCSI-Karte wie...

  • Seite 31: Anschluß Des Netzkabels

    Schließen Sie das weibliche Ende des mitgelieferten Netzkabels zuerst an der Netzanschlußbuchse auf der Rückseite des Gerätes an, bevor Sie den Stecker in die Steckdose stecken. * Die Form des Steckers ist landesabhängig Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 32 Wird das Gerät an den gleichen Netzanschluß angebunden wie Haushaltsgeräte z.B. wie Staubsauger oder Klimaanlagen kann elektrisches Rauschen entstehen. • Zur Vermeidung von Betriebsstörungen sollte das Netzkabel nicht verlängert werden. * Die Form des Steckers ist landesabhängig Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 33: Anschluß Des Scsi-Kabels

    Schließen Sie den Scanner mit dem mitgelieferten SCSI-Kabel an Ihren Rechner an.Verbinden Sie das SCSI-Kabel mit einer der beiden SCSI Buchsen auf der Rückseite des Scanners und sichern Sie es mit den Klammern. Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 34 Kette stehen. Die Bedienungsanleitungen einiger Note Books fordern die Anbringung eines Terminators außerhalb des Rechners. Lesen Sie die Bedienungsanleitung Ihres Rechners diesbezüglich durch. Achtung: Verwenden Sie für die SCSI-Verbindung nur ein SCSI- Kabel mit hohem Widerstand. Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 35: Einbinden Anderer Geräte In Eine Scsi-Kette

    4. Anschluß des LS-1000 Einbinden anderer Geräte in eine SCSI-Kette Wenn sich der LS-1000 am Ende einer SCSI-Kette befindet: • Schließen Sie das 50-Pin-Ende des SCSI-Kabels an den SCSI- Anschluß auf der Rückseite des Scanners und das andere Ende an Ihren Computer an.
  • Seite 36 Betriebsstörungen auftreten können. • Auch wenn Sie einen Terminator-Typ verwenden, der zwischen SCSI-Kabel und SCSI-Anschluß gesteckt wird, muß der zweite Anschluß des LS-1000 mit dem mitgelieferten SCSI-Terminator belegt werden. • Beide Enden der SCSI-Kette müssen mit einem SCSI-Terminator abschließen.

  • Seite 37: Einstellung Der Scsi-Id-Nummer

    4. Anschluß des LS-1000 4.4. Einstellung der SCSI-ID-Nummer Die SCSI-Adresse des LS-1000 wurde werkseitig auf die ID-Nummer 5 festgelegt. Vergewissern Sie sich, daß kein anderes Gerät in der SCSI- Kette die ID-Nummer 5 hat. Beachten Sie, daß die eingebaute SCSI Festplatte Ihres Host-Rechners oder ein integriertes CD-ROM Laufwerk bereits SCSI-ID-Nummern zugewiesen bekommen haben.

  • Seite 38: Bedienung

    5. Bedienung 5. Bedienung 5.1. Einschalten des Stromes Schalten Sie zuerst den LS-1000 ein, dann alle SCSI-Geräte und zuletzt den Host-Rechner. Nach Einschalten des Stromes beginnt die LED-Anzeige als Zeichen für die Initialisierung des Scanners zu blinken. Stromzufuhr eingeschaltet Bemerkungen •...

  • Seite 39: Einführen Des Filmes

    Schwarz-/Weiß- oder Farbvorlagen scannen. Darüber hinaus scannt er Filmstreifen von bis zu 6 Bildern oder einzeln gerahmte Bilder. Einführen gerahmter Dias Der LS-1000 ist in der Lage, gerahmte Dias zu scannen. • Vergewissern Sie sich, daß das gerahmte Dia nicht stärker ist als 1.1 bis 3.0 mm.
  • Seite 40 Schieben Sie das gerahmte Dia längs bis zum Anschlag ein. Achtung: Führen Sie das gerahmte Dia nicht mit der Breitseite ein, da der Scanner in diesem Fall das gerahmte Dia nur teilweise abtasten kann. Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 41 5. Bedienung Nachstehende Abbildung zeigt die Standardausrichtung eines gerahm- ten Dias im Hoch- und Querformat. (Bei Umkehrung von Oben und Unten kann dies über die Software modifiziert werden.) Ausrichtung eines Dias im Hochformat Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 42 5. Bedienung Ausrichtung eines Dias im Querformat Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 43: Einführen Des Filmstreifenhalters

    Sie diesen in den Filmschlitz auf der Vorderseite des Scanners. Schritt 1 Entfernen Sie die Adapterklemme und öffnen Sie das Oberteil des Halters. Stellen Sie sicher, daß das Wort Nikon - Aufdruck auf der Adapterabdeckung auf dem Halteroberteil - nach oben zeigt. Oberteil des Halters Oberteil des Adapters Adapterklemme Einführrichtung...
  • Seite 44 Vergewissern Sie sich, daß die Schichtseite des Filmstreifens nach unten zeigt (die glänzende Seite zeigt nach oben). Die Ausrich- tung ist korrekt, wenn man die Bildnummer lesen kann. Öffnung Filmstreifen Halterunterseite Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 45 Schließen Sie die Unterseite des Halters und bringen Sie Ober- und Unterseite des Halters zur Deckung. Schließen Sie die Klemmen an beiden Enden des Halters, nachdem Sie den Adapterhalter gesichert und mit der Klemme verschlossen haben. Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 46 Richten Sie die Bilder so aus, daß Sie in einem der zwei Fenster des silberfarbigen Adapters abgetastet werden können. Schieben Sie den Filmhalter mit dem Fenster des abzutastenden Bildes in den Filmschlitz an der Vorderseite des LS-1000. Das erste Bild wird Das vierte Bild...
  • Seite 47 5. Bedienung Der Filmhalter kann mit beiden Seiten in den LS-1000 eingeführt werden. Wählen Sie die Einführrichtung des Filmhalters entsprechend des Bildes, das gescannt werden soll. Schritt 6 Führen Sie den Filmhalter bis zum Anschlag ein und bis die Markie- rung mit der Kante des Filmschlitzes in Deckung ist.

  • Seite 48: Probleme Und Lösungen

    Karten doppelt vergeben? (Windows Version) • Sind die Systemvoraussetzungen erfüllt? Sorgen Sie für die empfohlene Systemkonfiguration. • Haben Sie die Software installiert? Eine Anleitung für die Installation und Benutzung der Software finden Sie im mitgelieferten Software-Handbuch. Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 49 Die LED-Anzeige der Auto-Filmzufuhreinheit leuchtet nicht • Ist der LS-1000 eingeschaltet? Schalten Sie den Strom ein. • Sind der LS-1000 und die Auto-Filmzufuhreinheit korrekt ange- schlossen? Schalten Sie den LS-1000 aus und verbinden Sie ihn neu. Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 50: Anhang: Spezifikationen

    151 x 267,5 x 63,3 mm (B x H x T) Gewicht: ca. 1,9 KG Stromversorgung: 100 - 240V Wechselstrom, 50/60Hz, 0.8 - 0.4 A Temperatur: 10° - 25° C Luftfeuchtigkeit: 20% - 95% (nicht kondensierend) Option: Nikon Auto-Diazufuhreinheit SF-100 Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...

  • Seite 51: Index

    Einführen gerahmter Dias 21 Einschalten des Stromes 20 Terminator 5 FH-2 11 Filmschlitz 8 Zubehöranschluß 8 Filmstreifenhalter 11 Halterklemme 11 Haupteinheit 8 Horizontale Installation 3 LED Statusanzeige 8, 10 Lieferumfang 4 Lüftungslöcher 8 Nikon 35 mm Film Scanner LS-1000 - Bedienungsanleitung...
  • Seite 52 EC DECLARATION OF CONFORMITY Name: Nikon UK Limited Address: Nikon House, 380 Richmond Road, Kingston, Surrey KT2 5PR, UK declare that the product Product Name: Nikon 35mm Film Scanner LS-1000 Product Option: Auto Slide Feeder SF-100 Manufacturer’s Name: Nikon Corporation Manufacturer’s Address:...
