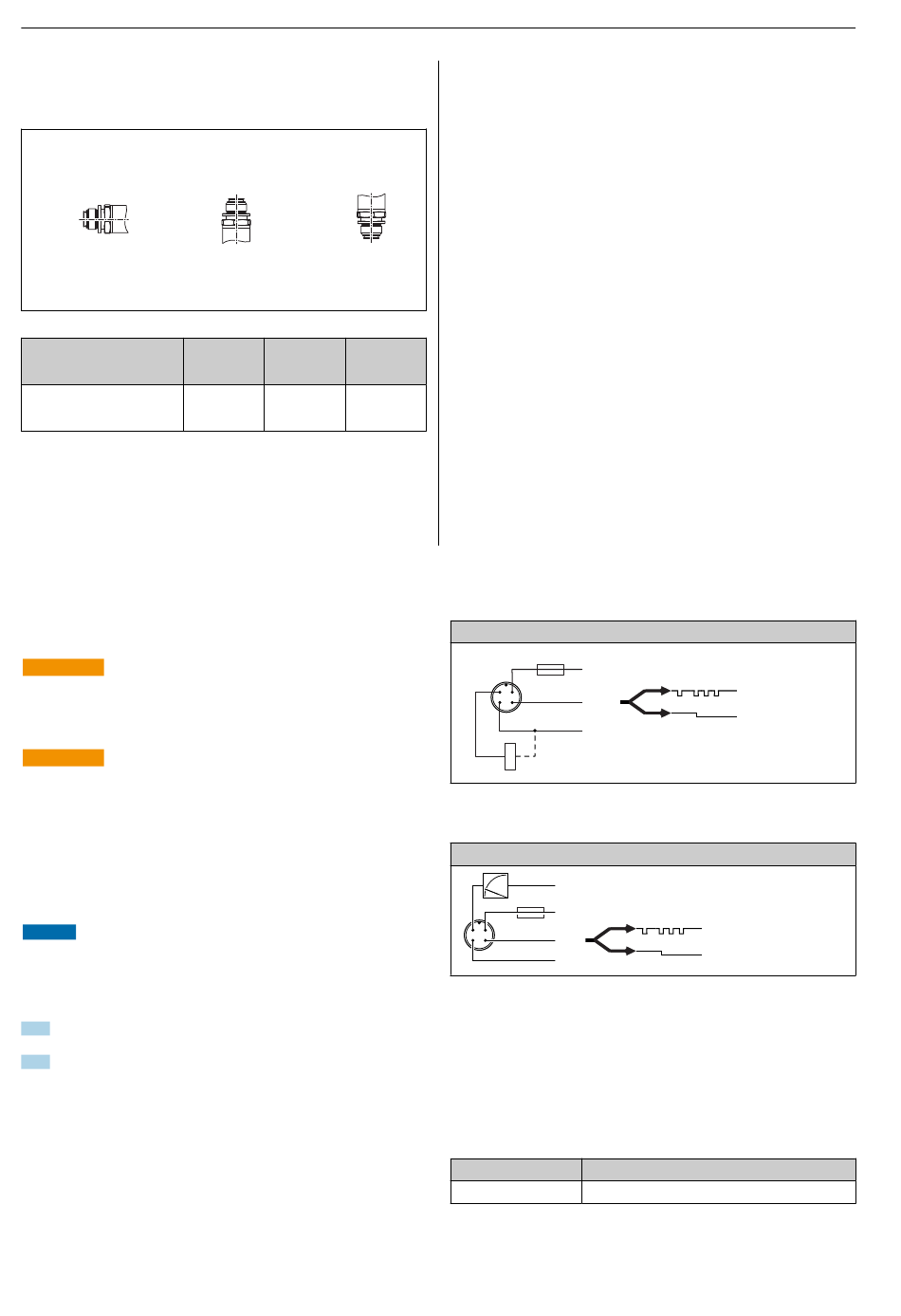

Endress+Hauser Ceraphant PTC31B IO-Link Kurzanleitung Seite 2

KA01624P
Einfluss der Einbaulage
Die Einbaulage ist beliebig, kann aber eine Nullpunktverschiebung verursachen,
d.h. bei leerem oder teilbefülltem Behälter zeigt der Messwert nicht Null an.
A
Typ Achse der Pro-
zessmembrane
horizontal (A)
< 1 bar (15 psi) Kalibrations-
lage, kein Ein-
fluss
Montageort
Druckmessung in Gasen
Gerät mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit
eventuelles Kondensat in den Prozess ablaufen kann.
Elektrischer Anschluss
Anschluss Messeinheit
Klemmenbelegung
WARNUNG
L
Verletzungsgefahr durch unkontrolliert ausgelöste Prozesse!
‣
Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen.
‣
Sicherstellen, dass keine nachgelagerten Prozesse unbeabsichtigt gestartet
werden.
WARNUNG
L
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Gemäß IEC/EN61010 ist für das Gerät ein geeigneter Trennschalter vorzuse-
hen.
‣
Nicht explosionsgefährdeter Bereich: Um die Gerätesicherheit gemäß
Norm IEC/EN61010 zu erfüllen, muss durch die Installation dafür gesorgt
werden, dass der maximale Strom auf 500 mA begrenzt wird.
‣
Explosionsgefährdeter Bereich: Beim Einsatz des Messgerätes in einem
eigensicheren Stromkreis (Ex ia) wird der maximale Strom durch das Mes-
sumformerspeisegerät auf Ii = 100 mA begrenzt.
‣
Schutzschaltungen gegen Verpolung sind eingebaut.
HINWEIS
Beschädigung des Analogeingangs der SPS durch falschen Anschluss
‣
Den aktiven PNP-Schaltausgang des Geräts nicht an den 4 ... 20 mA-Eingang
einer SPS anschließen.
Gerät gemäß folgender Reihenfolge anschließen:
1. Prüfen, ob die Versorgungsspannung mit der am Typenschild angegebe-
nen Versorgungsspannung übereinstimmt.
2. Gerät gemäß folgender Abbildung anschließen.
Versorgungsspannung einschalten.
2
B
C
Prozessmemb- Prozessmemb-
rane zeigt nach rane zeigt nach
oben (B) unten (C)
Bis zu Bis zu
+0,3 mbar –0,3 mbar
(+0,0044 psi) (–0,0044 psi)
Druckmessung in Dämpfen
Bei Druckmessung in Dämpfen Wassersackrohr verwenden. Das Wassersackrohr
reduziert die Temperatur auf nahezu Umgebungstemperatur. Bevorzugte Mon-
tage des Gerätes mit Absperrarmatur und Wassersackrohr unterhalb des Ent-
nahmestutzens.
Eine Montage oberhalb ist ebenfalls zulässig.
Max. zulässige Umgebungstemperatur des Transmitters beachten!
Einfluss der hydrostatischen Wassersäule berücksichtigen.
Druckmessung in Flüssigkeiten
Gerät mit Absperrarmatur und Wassersackrohr unterhalb oder auf gleicher Höhe
des Entnahmestutzens montieren.
Einfluss der hydrostatischen Wassersäule berücksichtigen.
Füllstandsmessung
• Das Gerät immer unter dem tiefsten Messpunkt installieren.
• Das Gerät nicht an folgende Positionen installieren:
• im Füllstrom
• im Tankauslauf
• im Ansaugbereich einer Pumpe
• oder an einer Stelle im Tank, auf die Druckimpulse des Rührwerks treffen
können.
• Eine Funktionsprüfung lässt sich leichter durchführen, wenn Sie das Gerät
hinter einer Absperrarmatur montieren.
IO-Link: 2 x PNP-Schaltausgang R1 und R2
Stecker M12
0.63 A
L+
1
2
Q2
C/Q1
3 4
L–
R1
IO-Link: 1 x PNP Schaltausgang R1 mit zusätzlichem Analogausgang 4...20 mA
(aktiv)
Stecker M12
0.63 A
L+
2 1
C/Q
3 4
L–
Weitere Anschlussvarianten, siehe Betriebsanleitung.
Versorgungsspannung
Versorgungsspannung IO-Link: 10...30 V DC an einem Gleichstrom-Netzteil
Die IO-Link Kommunikation ist erst ab einer Versorgungsspannung von 18 V
gewährleistet.
Stromaufnahme und Alarm-Signal
Eigenstromverbrauch Alarm Strom (für Geräte mit Analogausgang)
≤ 60 mA ≥21 mA (Werkeinstellung)
1) Einstellung min. Alarm Strom ≤3,6mA über Bestellstruktur bestellbar. Min. Alarm
Strom ≤3,6mA ist am Gerät oder über IO-Link einstellbar.
IO-Link
SIO
IO-Link
SIO
1)
Endress+Hauser
