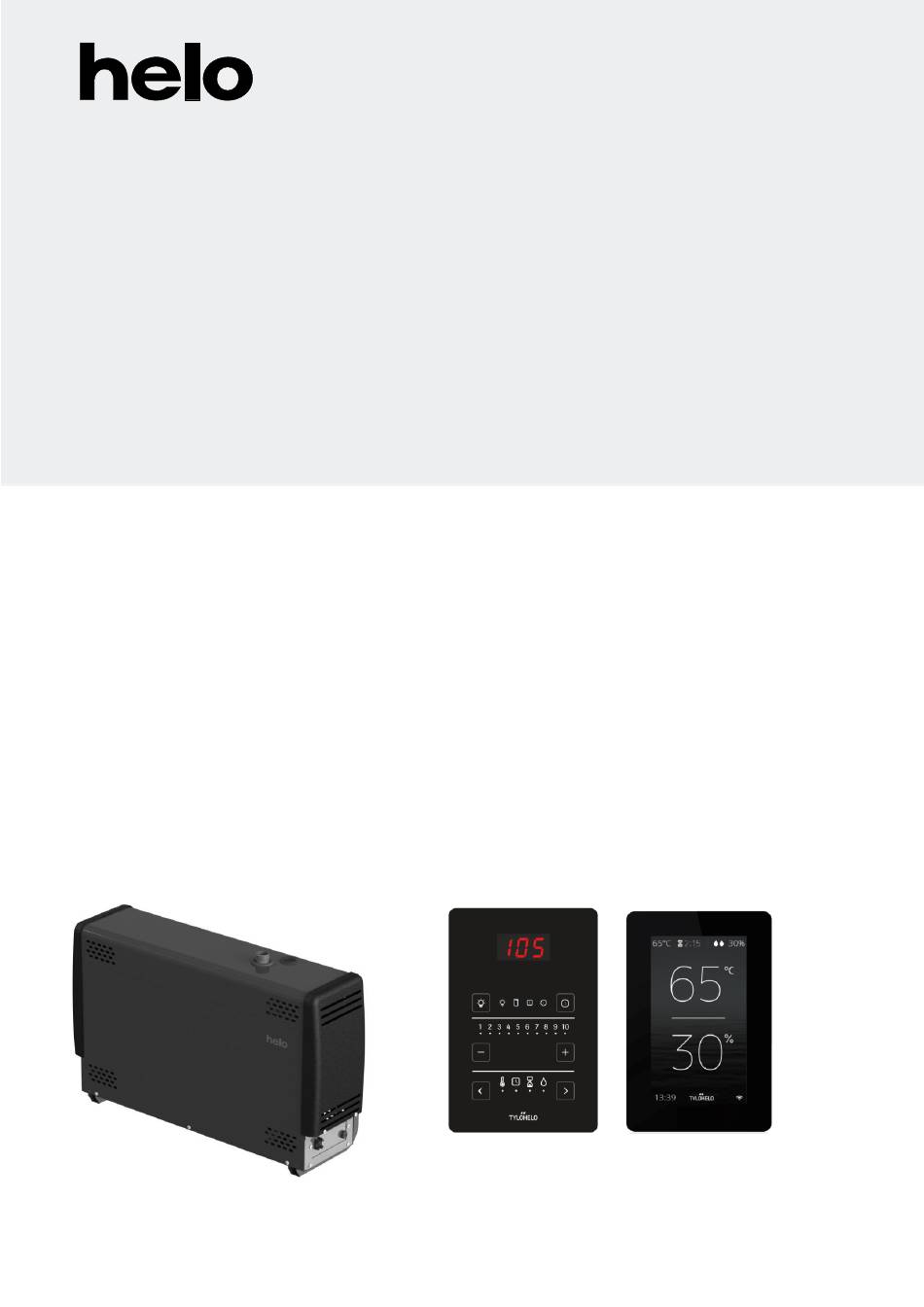

Seite 1 REWARD YOURSELF Käyttö- ja asennusohje Helo Steam Pro Bruks och in tallati sanvisning Helo Steam Pro Product Man Helo Steam Pro Helo Steam Pro – Produkthandbuch Manuel produit Helo Steam Pro Instalación y manual de uso de Helo Steam Pro Руководство...
Seite 44 REWARD YOURSELF Gebrauchs- und Montageanleitung Helo Steam Pro DAMPFERZEUGER (1317 - … - 172) 9,5 kW – 16 kW Helo Steam Pro STEUERGERÄT Pure Elite 314 SHS 112-4 B...
Seite 45: Technische Daten
Gebrauchs- und Montageanleitung Helo Steam pro Inhalt Technische Daten Einfache Wartung Zubehör Allgemeines Warnhinweise Installationsprinzip Überhitzungsschutz Hauptschalter Belüftung Automatisches Spülen Automatische Zwischenspülung während des Betriebs Kesselsteinbeseitigung Reinigen der Saunakabine Dampferzeugeranschlüsse Wasser- und Dampfleitungen Elektrische Anschlüsse Fernsteuerung RJ-Anschlüsse der Platine Schaltbild Heizelemente Widerstände des Dampferzeugers...
Seite 46 Gebrauchs- und Montageanleitung Helo Steam Pro Einfache Wartung Austauschbare Heizelemente (3 Stk.) Der Dampferzeuger verfügt über einen Überhitzungsschutz mit Reset-Taste. Die Füllkappe für den Kalkentferner (Zitronensäure) befindet sich auf einer Dampfleitung auf der Oberseite des Dampferzeugers (siehe Abbildung auf Seite 6).
Seite 47 Gebrauchs- und Montageanleitung Helo Steam Pro Testen des Wassers, bevor der Dampferzeuger benutzt wird. Das Testpaket, das zusammen mit dem Dampferzeuger geliefert wird, enthält Teststreifen, mit denen der Wasserhärtegrad wie folgt gemessen werden kann: Den Teststreifen ca. 1 Sekunde in Wasser halten, herausnehmen und überschüssiges Wasser abschütteln. Nach einer Minute den Farbcode, der auf dem Teststreifen erscheint, mit dem Code-Schlüssel im Testpaket vergleichen.
Seite 48 Gebrauchs- und Montageanleitung Helo Steam Pro Der Sensor OLET 22 wird in einer Höhe von 1700 mm über dem Boden installiert, vorzugsweise an der Wand, die der Tür gegenüber liegt. Es wird empfohlen, die Installationsöffnung für den Sensor mit entsprechendem Dichtungs- material abzudichten, damit die Feuchtigkeit nicht in die Bausubstanz eindringen kann.
Seite 49 Gebrauchs- und Montageanleitung Helo Steam Pro Kesselsteinbeseitigung Ein Teil des Kalks, der sich im Dampferzeuger angesammelt hat, wird während des automatischen Spül- und Nachspülzyklus ausgespült, aber ein wenig Kalk bleibt zurück. Es ist daher wichtig, dass die Funktion des Dampferzeugers für automatisches Spülen nicht aufgrund eines fehlerhaften elektrischen Anschlusses außer Betrieb ist.
Seite 50 Gebrauchs- und Montageanleitung Helo Steam Pro Dampferzeugeranschlüsse Anschlüsse für Steuergerät und Temperatursensor Wasserfüllerventil ¾” Hauptschalter Anschluss für Zubehöranschlüsse Stromversorgung Sicherung T3,15 AH Montage des Sicherheitsventils Das Sicherheitsventil wird am Dampfschlauch der Abdeckung mit den mitgelieferten Komponenten installiert. Dichten Sie die Gewinde mindestens mit Gewindedichtband ab.
Seite 51: Anschluss Des Steuergeräts Und Der Temperatursensorkabel
Gebrauchs- und Montageanleitung Helo Steam Pro Wasser- und Dampfleitungen Den mitgelieferten flexiblen Wasseranschlussschlauch an den Wasseranschluss auf der Installationskonsole des Geräts und an die Kaltwasserleitung des Gebäudes anschließen. Der Wasserdruck muss mindestens 0,2 MPa (2 bar) und darf höchstens 1 Mpa (10 bar) betragen. Die Wasserversorgungsleitung muss mit einem manuellen Absperrventil ausgestattet sein, um die Wasserversorgung des Geräts zu stoppen, falls das Gerät über einen...
Seite 52 Gebrauchs- und Montageanleitung Helo Steam pro Elektrische Anschlüsse Das Saunaheizgerät darf nur von einem qualifizierten Elektriker und unter Einhaltung der geltenden gesetzlichen Vorschriften an die Stromversorgung angeschlossen werden. Der Dampferzeuger wird mit einer semipermanenten Verbindung angeschlossen. Verwenden Sie Kabel des Typs H07RN-F (60245 IEC 66) oder eines vergleichbaren Typs.
Seite 53 Gebrauchs- und Montageanleitung Helo Steam Pro NTC-Anschluss für Oberflächensen- RJ10-Anschlüsse Wasserbehältersensor soranschlüsse RJ45 für zusätzliche Relaisplatine (4 Stück RJ10) RS 485 Stecker Steuergerät DIP-Schalter DIP-Schalterstellungen für Dampferzeuger mit einem elektrisch Entwässerungsventil. Schaltbild Contacto Hauptschalter 3,15 H Masse GND Black Untergrenze M...
Seite 54 Gebrauchs- und Montageanleitung Helo Steam Pro HINWEIS: Die Steuerung der Saunabeleuchtung über die Schaltplatine ist nur für Ohmsche Last möglich (Glühlampen). Das Relais der Schaltplatine verträgt keine kapazitiven Stromlasten (Schaltnetzteile). Wenn die Beleuchtungskörper der Saune über Transformatoren verfügen, zum Beispiel LED- oder Halogenlampen, muss die Schaltplatine des Dampferzeugers für die Lichtsteuerung mit einem separaten Relais bzw.
Seite 55 Gebrauchs- und Montageanleitung Helo Steam Pro Fehlerbehebung ACHTUNG! Dampferzeuger können mehrere Stromkreise haben. Sicherstellen, dass das Gerät vollständig stromlos ist, bevor irgendwelche Arbeiten durchgeführt werden. Prüfungen und Fehlersuche. Im Störungsfall überprüfen, ob: - Das Steuergerät und der Dampferzeuger entsprechend den Anschlussplänen installiert worden sind, - Der Dampferzeuger entsprechend dieser Bedienungsanleitung ordnungsgemäß...
Seite 56 Gebrauchs- und Montageanleitung Helo Steam Pro Warmwasser kommt aus der Dampfdüse, es ist nur wenig oder kein Dampf in der Saunakabine. Ursache: Das Elektromagnetventil für den Wasserzulauf ist aufgrund von Verunreinigung oder einer elektrischen Störung in offener Position verklemmt. Siehe Test 3.
Seite 57 Gebrauchs- und Montageanleitung Helo Steam Pro TEST 1. Überprüfen der Kalkablagerungen im Wassertank. Die oberste Sicherheitsmutter am Dampferzeuger lösen. Eine Glühbirne, die mit Kabeln an eine Batterie angeschlos- sen ist, in die Öffnung ablassen und das Innere des Wassertanks ausleuchten. Falls sich am Boden mehr als 3 cm Kalk abgelagert hat, wurde der Dampferzeuger nicht gewartet und der Kalk wurde nicht entsprechend den Anweisungen entfernt.
