GRAPHTEC Cutting Master 2 Bedienungsanleitung Seite 21

Wenn Sie die Kanten des Gesamtsegments verschieben,
sodass ein Teil des Auftrags nicht mehr abgedeckt ist, wird ein
neues Segment erstellt, das den freien Teil des Auftrags
einschließt. Dieser automatische Vorgang steht jedoch nicht zur
Verfügung, wenn Sie die Größe des Gesamtsegments mithilfe
der Beschneidegriffe verändern (siehe „Beschneiden eines
Auftrags" auf Seite 17).

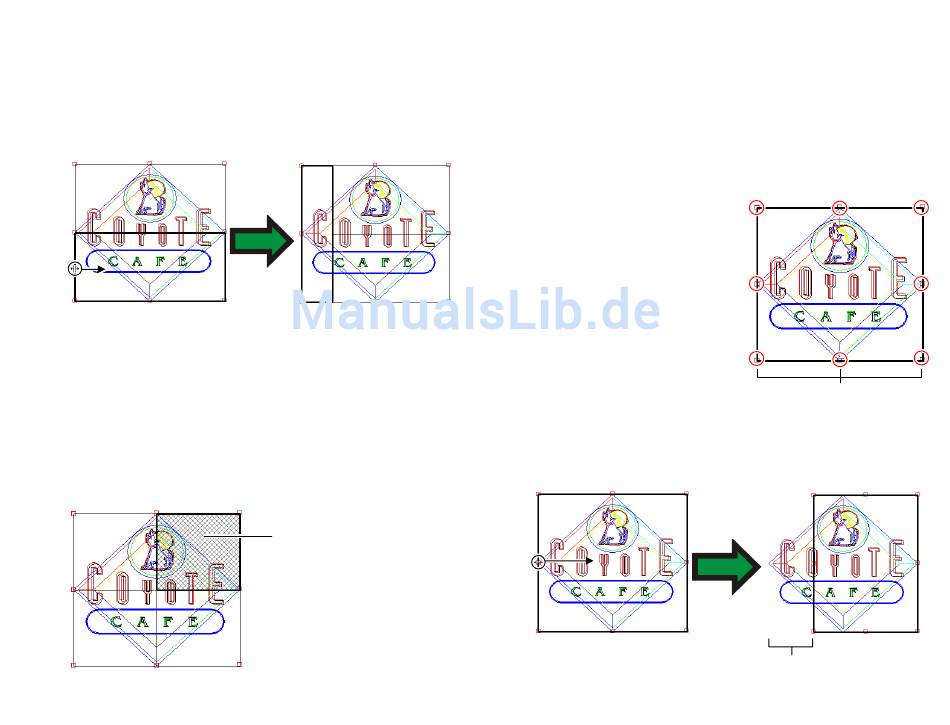

Hinzufügen eines weiteren Segments durch Anklicken und Ziehen des Gesamtsegmentrandes
Verhindern der Ausgabe eines Segments
So deaktivieren Sie ein Segment und verhindern, dass ein
Segment zusammen mit dem restlichen Auftrag ausgegeben
wird:
•
Doppelklicken Sie im Vorschaufenster auf das Segment.
•
Klicken Sie mit der rechten Maustaste im Vorschaufenster
auf das Segment.
Segmente, die deaktiviert wurden, sind durch ein darüber
liegendes Rautenmuster gekennzeichnet.
© 2007 Graphtec Corp.
Deaktiviertes Segment
Sie können deaktivierte Segmente wieder für die Ausgabe
auswählen, indem Sie
deaktiviertes Segment erneut mit der rechten Maustaste
anklicken.
In jedem Auftrag muss mindestens ein Segment aktiviert sein.
Wenn Sie versuchen, alle Segmente zu deaktivieren, wird eines
der Segmente wieder aktiviert.
Beschneiden eines Auftrags
So schneiden Sie einen Teil
eines Auftrags aus, um
verhindern, dass dieser
ausgegeben wird:
1. Öffnen Sie die Auftrags-
eigenschaften für den Auftrag.
2. Wählen Sie
Segmentierungsvorschau als
Ansicht für den Auftrag aus.
3. Ziehen Sie an den roten
Beschneidegriffen, sodass die
nicht erwünschten Teile des
Auftrags abgeschnitten sind.
Die abgeschnittenen Bereiche
eines Auftrags werden
ausgegeben.
Ziehen am Beschneidegriff
darauf doppelklicken oder
zu
Teil
die
Beschneidegriffe
nicht
Abgeschnittener Bereich
ein
17
