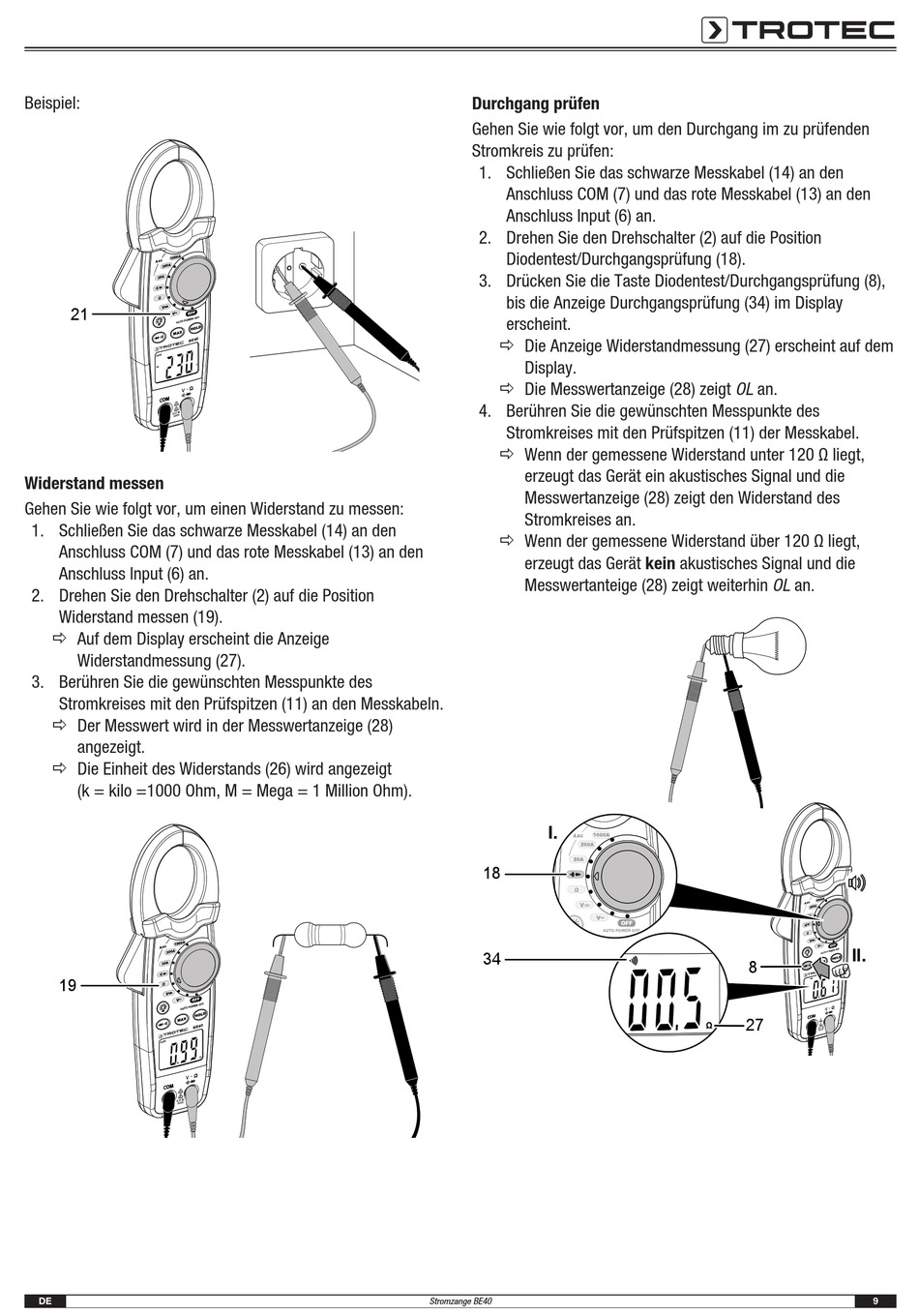

Trotec BE40 Originalbetriebsanleitung Seite 9

Beispiel:
21
Widerstand messen
Gehen Sie wie folgt vor, um einen Widerstand zu messen:
1. Schließen Sie das schwarze Messkabel (14) an den
Anschluss COM (7) und das rote Messkabel (13) an den
Anschluss Input (6) an.
2. Drehen Sie den Drehschalter (2) auf die Position
Widerstand messen (19).
ð Auf dem Display erscheint die Anzeige
Widerstandmessung (27).
3. Berühren Sie die gewünschten Messpunkte des
Stromkreises mit den Prüfspitzen (11) an den Messkabeln.
ð Der Messwert wird in der Messwertanzeige (28)
angezeigt.
ð Die Einheit des Widerstands (26) wird angezeigt
(k = kilo =1000 Ohm, M = Mega = 1 Million Ohm).
19
DE
Durchgang prüfen
Gehen Sie wie folgt vor, um den Durchgang im zu prüfenden
Stromkreis zu prüfen:
1. Schließen Sie das schwarze Messkabel (14) an den
Anschluss COM (7) und das rote Messkabel (13) an den
Anschluss Input (6) an.
2. Drehen Sie den Drehschalter (2) auf die Position
Diodentest/Durchgangsprüfung (18).
3. Drücken Sie die Taste Diodentest/Durchgangsprüfung (8),
bis die Anzeige Durchgangsprüfung (34) im Display
erscheint.
ð Die Anzeige Widerstandmessung (27) erscheint auf dem
Display.
ð Die Messwertanzeige (28) zeigt OL an.
4. Berühren Sie die gewünschten Messpunkte des
Stromkreises mit den Prüfspitzen (11) der Messkabel.
ð Wenn der gemessene Widerstand unter 120 Ω liegt,
erzeugt das Gerät ein akustisches Signal und die
Messwertanzeige (28) zeigt den Widerstand des
Stromkreises an.
ð Wenn der gemessene Widerstand über 120 Ω liegt,
erzeugt das Gerät kein akustisches Signal und die
Messwertanteige (28) zeigt weiterhin OL an.
