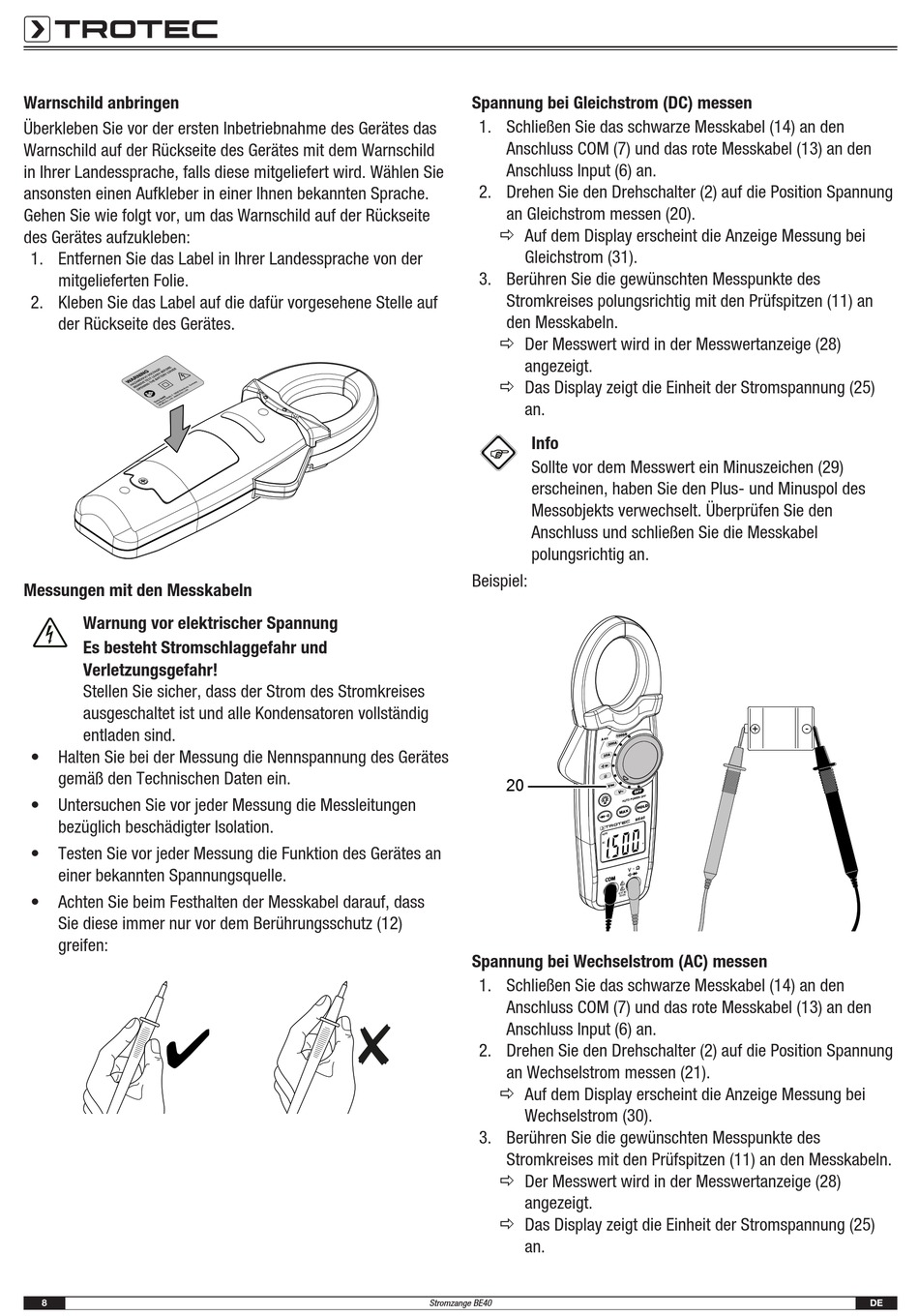

Trotec BE40 Originalbetriebsanleitung Seite 8

Warnschild anbringen
Überkleben Sie vor der ersten Inbetriebnahme des Gerätes das
Warnschild auf der Rückseite des Gerätes mit dem Warnschild
in Ihrer Landessprache, falls diese mitgeliefert wird. Wählen Sie
ansonsten einen Aufkleber in einer Ihnen bekannten Sprache.
Gehen Sie wie folgt vor, um das Warnschild auf der Rückseite
des Gerätes aufzukleben:
1. Entfernen Sie das Label in Ihrer Landessprache von der
mitgelieferten Folie.
2. Kleben Sie das Label auf die dafür vorgesehene Stelle auf
der Rückseite des Gerätes.
Messungen mit den Messkabeln
Warnung vor elektrischer Spannung
Es besteht Stromschlaggefahr und
Verletzungsgefahr!
Stellen Sie sicher, dass der Strom des Stromkreises
ausgeschaltet ist und alle Kondensatoren vollständig
entladen sind.
• Halten Sie bei der Messung die Nennspannung des Gerätes
gemäß den Technischen Daten ein.
• Untersuchen Sie vor jeder Messung die Messleitungen
bezüglich beschädigter Isolation.
• Testen Sie vor jeder Messung die Funktion des Gerätes an
einer bekannten Spannungsquelle.
• Achten Sie beim Festhalten der Messkabel darauf, dass
Sie diese immer nur vor dem Berührungsschutz (12)
greifen:
8
Spannung bei Gleichstrom (DC) messen
1. Schließen Sie das schwarze Messkabel (14) an den
Anschluss COM (7) und das rote Messkabel (13) an den
Anschluss Input (6) an.
2. Drehen Sie den Drehschalter (2) auf die Position Spannung
an Gleichstrom messen (20).
ð Auf dem Display erscheint die Anzeige Messung bei
Gleichstrom (31).
3. Berühren Sie die gewünschten Messpunkte des
Stromkreises polungsrichtig mit den Prüfspitzen (11) an
den Messkabeln.
ð Der Messwert wird in der Messwertanzeige (28)
angezeigt.
ð Das Display zeigt die Einheit der Stromspannung (25)
an.
Info
Sollte vor dem Messwert ein Minuszeichen (29)
erscheinen, haben Sie den Plus- und Minuspol des
Messobjekts verwechselt. Überprüfen Sie den
Anschluss und schließen Sie die Messkabel
polungsrichtig an.
Beispiel:
20
Spannung bei Wechselstrom (AC) messen
1. Schließen Sie das schwarze Messkabel (14) an den
Anschluss COM (7) und das rote Messkabel (13) an den
Anschluss Input (6) an.
2. Drehen Sie den Drehschalter (2) auf die Position Spannung
an Wechselstrom messen (21).
ð Auf dem Display erscheint die Anzeige Messung bei
Wechselstrom (30).
3. Berühren Sie die gewünschten Messpunkte des
Stromkreises mit den Prüfspitzen (11) an den Messkabeln.
ð Der Messwert wird in der Messwertanzeige (28)
angezeigt.
ð Das Display zeigt die Einheit der Stromspannung (25)
an.
