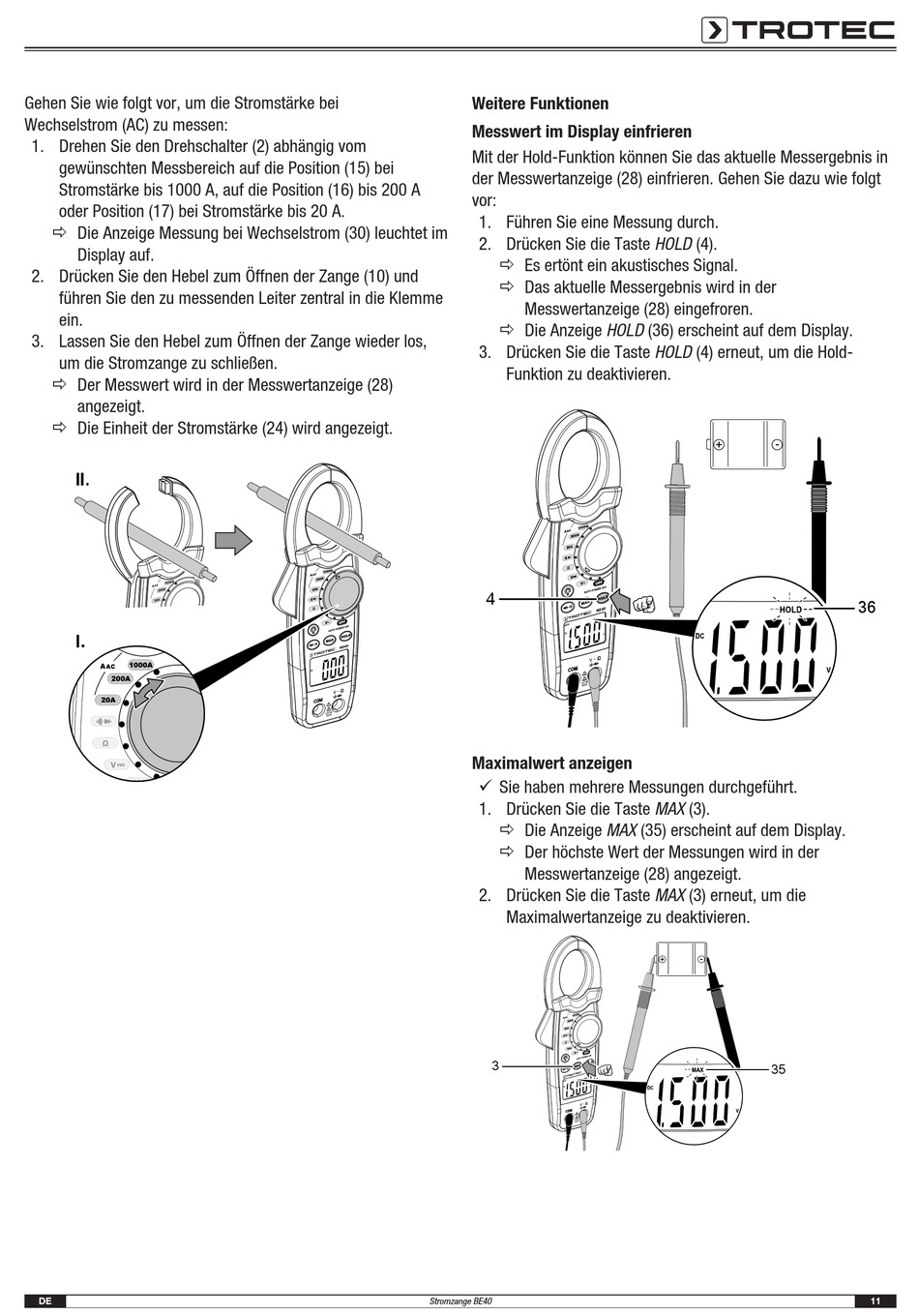

Trotec BE40 Originalbetriebsanleitung Seite 11

Gehen Sie wie folgt vor, um die Stromstärke bei
Wechselstrom (AC) zu messen:
1. Drehen Sie den Drehschalter (2) abhängig vom
gewünschten Messbereich auf die Position (15) bei
Stromstärke bis 1000 A, auf die Position (16) bis 200 A
oder Position (17) bei Stromstärke bis 20 A.
ð Die Anzeige Messung bei Wechselstrom (30) leuchtet im
Display auf.
2. Drücken Sie den Hebel zum Öffnen der Zange (10) und
führen Sie den zu messenden Leiter zentral in die Klemme
ein.
3. Lassen Sie den Hebel zum Öffnen der Zange wieder los,
um die Stromzange zu schließen.
ð Der Messwert wird in der Messwertanzeige (28)
angezeigt.
ð Die Einheit der Stromstärke (24) wird angezeigt.
DE
= AC MAX. 20 A
= AC MAX. 200 A
= AC MAX. 1000 A
Stromzange BE40
Weitere Funktionen
Messwert im Display einfrieren
Mit der Hold-Funktion können Sie das aktuelle Messergebnis in
der Messwertanzeige (28) einfrieren. Gehen Sie dazu wie folgt
vor:
1. Führen Sie eine Messung durch.
2. Drücken Sie die Taste HOLD (4).
ð Es ertönt ein akustisches Signal.
ð Das aktuelle Messergebnis wird in der
Messwertanzeige (28) eingefroren.
ð Die Anzeige HOLD (36) erscheint auf dem Display.
3. Drücken Sie die Taste HOLD (4) erneut, um die Hold-
Funktion zu deaktivieren.
4
Maximalwert anzeigen
ü Sie haben mehrere Messungen durchgeführt.
1. Drücken Sie die Taste MAX (3).
ð Die Anzeige MAX (35) erscheint auf dem Display.
ð Der höchste Wert der Messungen wird in der
Messwertanzeige (28) angezeigt.
2. Drücken Sie die Taste MAX (3) erneut, um die
Maximalwertanzeige zu deaktivieren.
3
36
35
11
