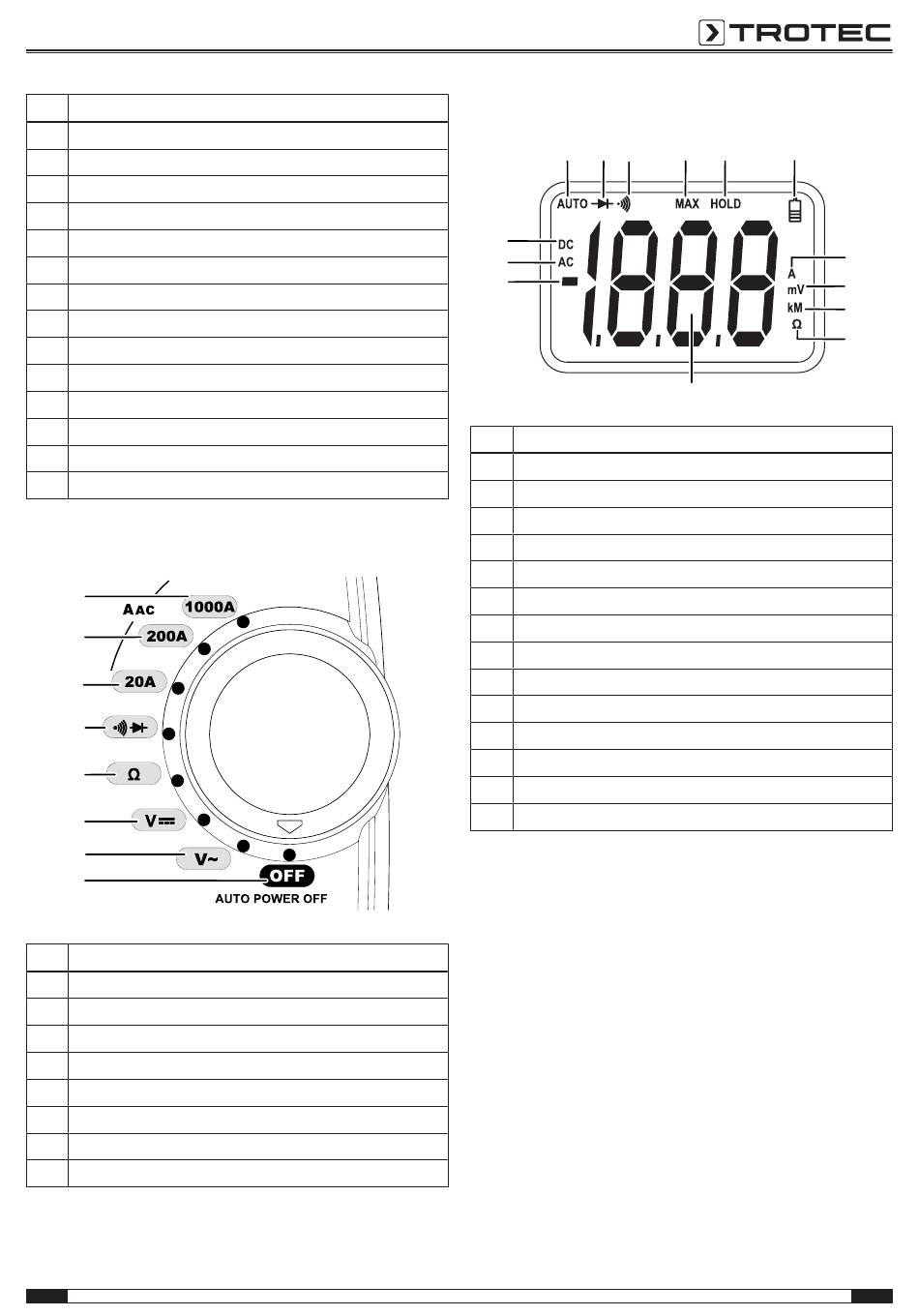

Trotec BE40 Originalbetriebsanleitung Seite 5

Nr. Bezeichnung
1 Klemme
2 Drehschalter
3 Taste MAX (Maximalwertanzeige)
4 Taste HOLD (Anzeige einfrieren)
5 Display
6 Anschluss für Messkabel Input (rot)
7 Anschluss für Messkabel COM (schwarz)
8 Taste Diodentest/Durchgangsprüfung
9 Taste Displaybeleuchtung an/aus (3 Sek. drücken)
10 Hebel zum Öffnen der Zange
11 Prüfspitzen
12 Berührungsschutz
13 Messkabel rot
14 Messkabel schwarz
Drehschalter
15
16
17
18
19
20
21
22
Nr. Bezeichnung
15 Wechselstrom messen bis 1000 A
16 Wechselstrom messen bis 200 A
17 Wechselstrom messen bis 20 A
18 Diodentest/Durchgangsprüfung
19 Widerstand messen
20 Spannung an Gleichstrom (DC) messen
21 Spannung an Wechselstrom (AC) messen
22 OFF (Gerät abschalten)
DE
Display
32 33
31
30
29
Nr. Funktion der Anzeige
23 Batterie-Ladezustand
24 Einheit Stromstärke (A)
25 Einheit Stromspannung (mV/V)
26 Einheit Widerstand (kΩ/MΩ)
27 Widerstandsmessung
28 Messwertanzeige
29 Minuszeichen (Plus- und Minuspol verwechselt)
30 Messung bei Wechselstrom
31 Messung bei Gleichstrom
32 Automatische Messbereichswahl
33 Diodentest
34 Durchgangsprüfung
35 Anzeige MAX (Höchstwert wird angezeigt)
36 Anzeige HOLD (Messwert ist eingefroren)
