Planika Single Sided Montageanleitung
Quicklinks
FORMA
Dedicated to FLA3 and FLA3+
EN Installation manual / DE Montageanleitung / ES Manual de montaje /
FR Notice de montage / IT Istruzioni di montaggio / PL Instrukcja montażu /
RU инструкция по монтажу

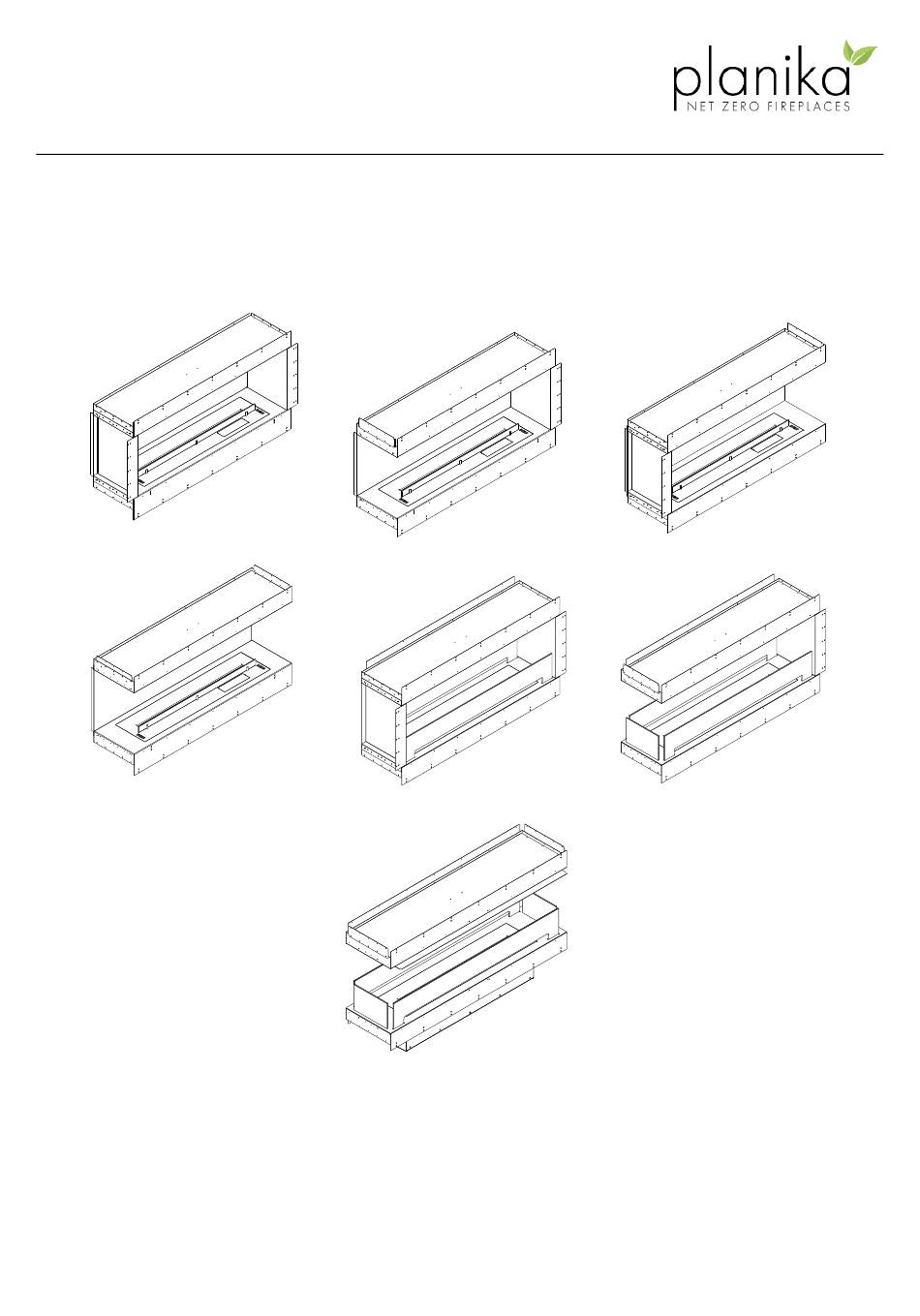

Single Sided
Left Corner
Right Corner
Three-sided
Tunnel
Room Divider
Island
WARNING / WARNUNG / ADVERTENCIA / AVERTISSEMENT / ATTENZIONE / OSTRZEŻENIE / ВНИМАНИЕ
EN This Manual only applies to the installation of Forma with the FLA3, FLA3+ only. The operation and whole installation of the fireplace is included in the original burner manual
DE Dieses Handbuch gilt nur für die Installation des Forma mit dem FLA3, FLA3+. Die Bedienung und die gesamte Installation des Kamins ist in der Original-Brenneranleitung enthalten
ES Este manual se aplica únicamente a la instalación del Forma con el FLA3, FLA3+ únicamente. El funcionamiento y la instalación completa de la chimenea están incluidos en el manual original
del quemador
FR Ce manuel s'applique uniquement à l'installation de Forma avec le FLA3, FLA3+ uniquement. Le fonctionnement et l'installation complète de la cheminée sont inclus dans le manuel original du
brûleur.
IT Il presente manuale si applica esclusivamente all'installazione di Forma co il FLA3, FLA3+ solo. Il funzionamento e l'intera installazione del caminetto sono inclusi nel manuale originale del
bruciatore.
PL Niniejsza instrukcja dotyczy wyłącznie instalacji Forma z FLA3, FLA3+. Działanie oraz montaż kominka opisane jest w oryginalnej instrukcji montażu kominka.
RU Данная инструкция относится только к установке Forma c FLA3, FLA3+ только. Эксплуатация и вся установка камина включены в оригинальное руководство по эксплуатации горелки
Copyright Planika Sp. z o.o.
www.planika.com
I1459#12
21.04.2023
