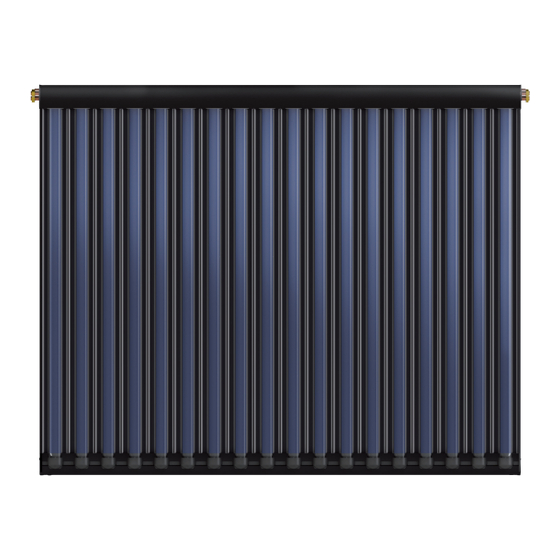

Solarbayer CPC 12 Nero Montageanleitung
Röhrenkollektor
Verwandte Anleitungen für Solarbayer CPC 12 Nero
Inhaltszusammenfassung für Solarbayer CPC 12 Nero
- Seite 1 Röhrenkollektor CPC Nero Montageanleitung – Bitte vor Montagebeginn sorgfältig lesen – © Solarbayer GmbH [182038))
- Seite 2 MONTAGEANLEITUNG Hochleistungs‐Röhrenkollektor CPC Nero Technische Daten Röhrenkollektor CPC Nero CPC 12 Nero CPC 18 Nero Montageart Aufdach (Schräg‐/Flachdach) Bruttofläche m² 2,18 3,26 Aperturfläche m² 1,89 2,83 Anzahl Kollektorröhren Höhe mm 1626 1626 Breite mit Anschluss mm 1420 2080 Breite mm...
- Seite 3 MONTAGEANLEITUNG Hochleistungs‐Röhrenkollektor CPC Nero kalte Rücklaufleitung heiße Vorlaufleitung CPC 12 Nero kalte Rücklaufleitung heiße Vorlaufleitung CPC 18 Nero © Solarbayer GmbH [182038))
- Seite 4 MONTAGEANLEITUNG Hochleistungs‐Röhrenkollektor CPC Nero Hydraulik ❶ ❷ ❶ kalte Rücklaufleitung ❷ = heiße Vorlaufleitung CPC Nero Abschlussbogen Der Bogen kann wahlweise an der rechten bzw. linken Kollektorseite angeschlos‐ sen werden. © Solarbayer GmbH [182038)
- Seite 5 Rohrleitungen unmög‐ lich. Bei Stagnation wird das Medium nahezu voll‐ Bei Stagnation fließt z. B. ständig ausgedrückt. Medium in den Kollektor nach. Starke Dampfbil‐ dung, hohe thermische Belastung der System‐ Manometer Manometer komponenten. Druckverlusttabelle Durchfluss (l/min) © Solarbayer GmbH [182038))
- Seite 6 Die Anlage darf nicht mit Wasser, sondern ausschließlich mit Solarflüssigkeit befüllt werden. Dies ist auch im Sommer notwendig. Durch die besonders hochwertige selektive Beschichtung kann es in der Nacht zu Temperaturabsenkung in den Minusbereich kommen, die zur Zerstö‐ rung der Kollektoranlage führt! © Solarbayer GmbH [182038)
- Seite 7 Bei vorhandener Blitzschutzanlage: Mindestabstand von Blitzschutzeinrichtungen: 1 Meter Vgl.: BDH (Bundesindustrieverband Deutschland Haus‐, Energie‐ und Umwelttechnik e. V., Informationsblatt Nr. 34) Kollektor- Montageschiene Dachhaken Dachhakenabstände CPC 12 Nero CPC 18 Nero (Standardhaken und Biberschwanzhaken) Kollektorhöhe (mm) 1626 1626 Kollektorbreite inkl. Anschluss...
- Seite 8 MONTAGEANLEITUNG Hochleistungs‐Röhrenkollektor CPC Nero Montageset für Standardziegeldächer Set für einen Kollektor Spannpratze Kollektor‐Auflageschiene Dachhaken Befestigungs‐ haken Dachhaken © Solarbayer GmbH [182038)
- Seite 9 Schleifarbeiten nicht auf dem Dach ausführen (Absturzgefahr) keit des Unterbaus muss vorab geprüft werden. Bei möglichen höheren Schneelasten (Geländehöhen über 600 m NN, > 2,3 kN/m²) Ziegel unterhalb des Hakens durch handelsüblichen Me‐ tallziegel ersetzen ! Nächster Schritt: „Montage der Kollektor‐Auflageschienen” © Solarbayer GmbH [182038))
- Seite 10 Die Tragfähig‐ keit des Unterbaus muss vorab geprüft werden. Bei möglichen höheren Schneelasten (Geländehöhen über 600 m NN, > 2,3 kN/m²) Ziegel unterhalb des Hakens durch handelsüblichen Me‐ tallziegel ersetzen! Nächster Schritt: „Montage der Kollektor‐Auflageschienen” © Solarbayer GmbH [182038)
- Seite 11 Die Stockschraube hat oben einen Sechskantkopf (Schlüsselweite 8 mm), dort kann die Stock‐ Stockschraube schraube mittels Bohrfutter ge‐ fasst und eingedreht werden. Somit ist eine sichere Montage der Stockschraube gewährleistet. Stockschrauben (Sonderzubehör) Nächster Schritt: „Montage der Kollektor‐Auflageschienen” © Solarbayer GmbH [182038))
- Seite 12 Die Kollektorauflageschiene wie im Bild ersichtlich mit der Stockschrau‐ benplatte festschrauben. Die obere Schiene wird, wie auf der nächsten Seite gezeigt, mit Spann‐ pratzen montiert. Kollektor‐Auflageschiene Flachrundschraube M10 mit Sperrzahnmutter Nächster Schritt: „Montage der Spannpratzen und Befestigungshaken” © Solarbayer GmbH [182038)
- Seite 13 1 Erst nachdem die Kollektoren auf‐ liegen werden die Spannpratzen fixiert. CPC Nero Haltebügel 2 Die unteren Haltebügel horizontal ausrichten und fest Flachrundschraube M10 auf der Kollektorauflageschiene mit Sperrzahnmutter fixieren. Nächster Schritt: „Montage und Anschluss der Kollektoren” © Solarbayer GmbH [182038))
- Seite 14 Qualitätsdach‐ haken für Ziegeldach (mit Kollektor‐ Montageschiene). Der Grundbügel ist mit je einer Schraube M8x55 und einer selbst‐ Sonderlösung: Stockschraube sichernden Mutter befestigt. Montage des Grundbügels auf Stockschraube Nächster Schritt: „Montage und Anschluss der Kollektoren” © Solarbayer GmbH [182038)
- Seite 15 ‐ optional wäre das Anbringen von Ballast möglich, um die Kollektoren gegen Windlast zu sichern Aufgrund der unterschiedlichen örtlichen Gegebenheiten kann seitens Nächster Schritt: Solarbayer keine generelle Aussage über die Auslegung der Verbindung „Montage und Anschluss zum Untergrund getroffen werden. Statik und Fachregeln des Dachdecker‐...
- Seite 16 Kollektornut schieben und mit der Schraube sichern. CPC Nero Anschlussset Klemmringverschraubungen vor der Montage mit Fett (z.B. Fermit) einfetten. Prüfen Sie unbedingt die feste und sichere Montage der Kol‐ lektoren und die ordentliche Verschraubung der Kollektor‐ verbindungen. © Solarbayer GmbH [182038)
- Seite 17 1 x CPC Nero Abschlussbogen ❹ 2 x Klemmringverschraubung 22 mm ❺ 1 x Fühler CPC Nero Tichelmannset (optionales Zubehör) ¾” AG x ¾” AG flachdichtend 2x CPC Nero Doppelnippel 2 x Anschlussverschraubung 22 mm Glattrohr x ¾” IG © Solarbayer GmbH [182038))
- Seite 18 (Achtung: der Einstelldruck ist anhand des ermittelten Wertes einzustellen) Solarflüssigkeit Die gebrauchsfertige, thermisch hoch belastbare Spezial‐Wärmeträgerflüssigkeit gewährleistet einen Frostschutz bis ‐28°C. Verwenden Sie nur von Solarbayer zugelassene Wärmeträgerflüssigkeiten. ACHTUNG: Auch bei Außentemperaturen über dem Gefrierpunkt müssen die Kollektoren mit Frostschutzflüssigkeit betrieben werden.
- Seite 19 ‐ Spülhähne schließen, zur korrekten Volumen‐ stromeinstellung beachten Sie die Tabelle auf der nächsten Seite Beachten Sie evtl. gesonderte Vorgaben des Solarpumpenherstellers ‐ Kugelhähne öffnen, Umschaltventile (falls vor‐ hinsichtlich des Spülvorgangs. handen) auf Automatik stellen ‐ Die Solaranlage ist nun betriebsbereit © Solarbayer GmbH [182038))
- Seite 20 Einstellung des Volumenstroms Solarpumpe Solarpumpe drehzahlgeregelt: nicht drehzahlgeregelt: z.B beim Einsatz der Solarbayer‐Solarregler Die Pumpe am Solarregler auf Manuellbetrieb einstellen. Inbusschraube am Regulierventil nach links bis Anschlag dre‐ Inbusschraube am Regulierventil nach links bis Anschlag dre‐ hen, nun ist es ganz geöffnet.
- Seite 21 Bei langen Leitungswegen (ab 10 Meter) größer dimensionieren. Die Rohr‐Wärmedämmungen müssen folgende Eigenschaften vorweisen: • Kurzzeitige Temperaturbeständigkeit über 150 °C (z.B. Glaswolle, Kautschuk) • UV‐Witterungsbeständigkeit im Außenbe‐ reich (z.B. Blechummantelung) • Dämmstärke = Rohrdurchmesser (Minimum, bezogen auf einen K‐Wert von 0,04 W/mk) © Solarbayer GmbH [182038))
-
Seite 22: Wartung/Inspektion
MONTAGEANLEITUNG Hochleistungs‐Röhrenkollektor CPC Nero Wartung/Inspektion Um die Betriebsbereitschaft Ihrer hochwertigen Solarbayer‐Kollektoranlage dauerhaft zu erhalten ist eine jährliche Wartung und Überprüfung der Gesamtanlage durch eine Fachfirma durchzuführen. Mindestanforderung an eine fachgerechte Prüfung: – Prüfung des Frostschutzes mittels Refraktometer (kann bei Solarbayer bezogen werden) –... - Seite 23 Wasserinstallation Reglers führen. Mithilfe von Schutzdioden werden diese Überspannungen KTW – Empfehlungen 1‐6, auf einen unschädlichen Wert begrenzt. Regler der Firma Solarbayer sind DVGW – Arbeitsblatt W 270 Vermehrung von Mikroorganismen auf Werk‐ serienmäßig mit einem Überspannungsschutz ausgestattet. stoffen für den Trinkwasserbereich – Prüfung und Bewertung, DVGW –...
-
Seite 24: Mögliche Störungen Und Ihre Behebung
Außentemperatur. Der Solarertrag ist Die Rohrisolierung ist zu dünn Auslegung der Anlage ungewöhnlich gering. hoher Wärmeverlust, Zirkulation überprüfen (Kollektorgröße, nicht Temperatur oder Zeitgesteu‐ Beschattung, Rohrlängen, ert. Möglicherweise ist die Anlage Zeitschaltuhr, Warmwasserver‐ falsch geplant brauch). © Solarbayer GmbH [182038) - Seite 25 6. Im Falle eines Mangels ist der Kunde verpflichtet, vorhandene Mängel unverzüglich (maximal 14 Tage nach Kenntnis) der Firma Solarbayer zu melden. 7. Die Firma Solarbayer leistet im Rahmen der ihr gewährten Garantie ausschließlich Materialersatz in folgender Weise: ‐ 2. ‐ 3. Jahr: ab Werk ‐...
- Seite 26 MONTAGEANLEITUNG Hochleistungs‐Röhrenkollektor CPC Nero Notizen © Solarbayer GmbH [182038)
- Seite 27 MONTAGEANLEITUNG Hochleistungs‐Röhrenkollektor CPC Nero Notizen © Solarbayer GmbH [182038))
- Seite 28 Telefax +49(0)8421/93598‐29 ISolarthermie info@solarbayer.de IWärmepumpen www.solarbayer.de Dieses Handbuch und die abgebildeten Fotos und Grafiken unterliegen dem Copyright der SOLARBAYER GmbH. Technische Änderungen und Irrtümer vorbehalten. Gültig ist die jeweils aktuelle Fassung dieser Montageanleitung auf unserer Homepage www.solarbayer.de © Solarbayer GmbH [182038)
