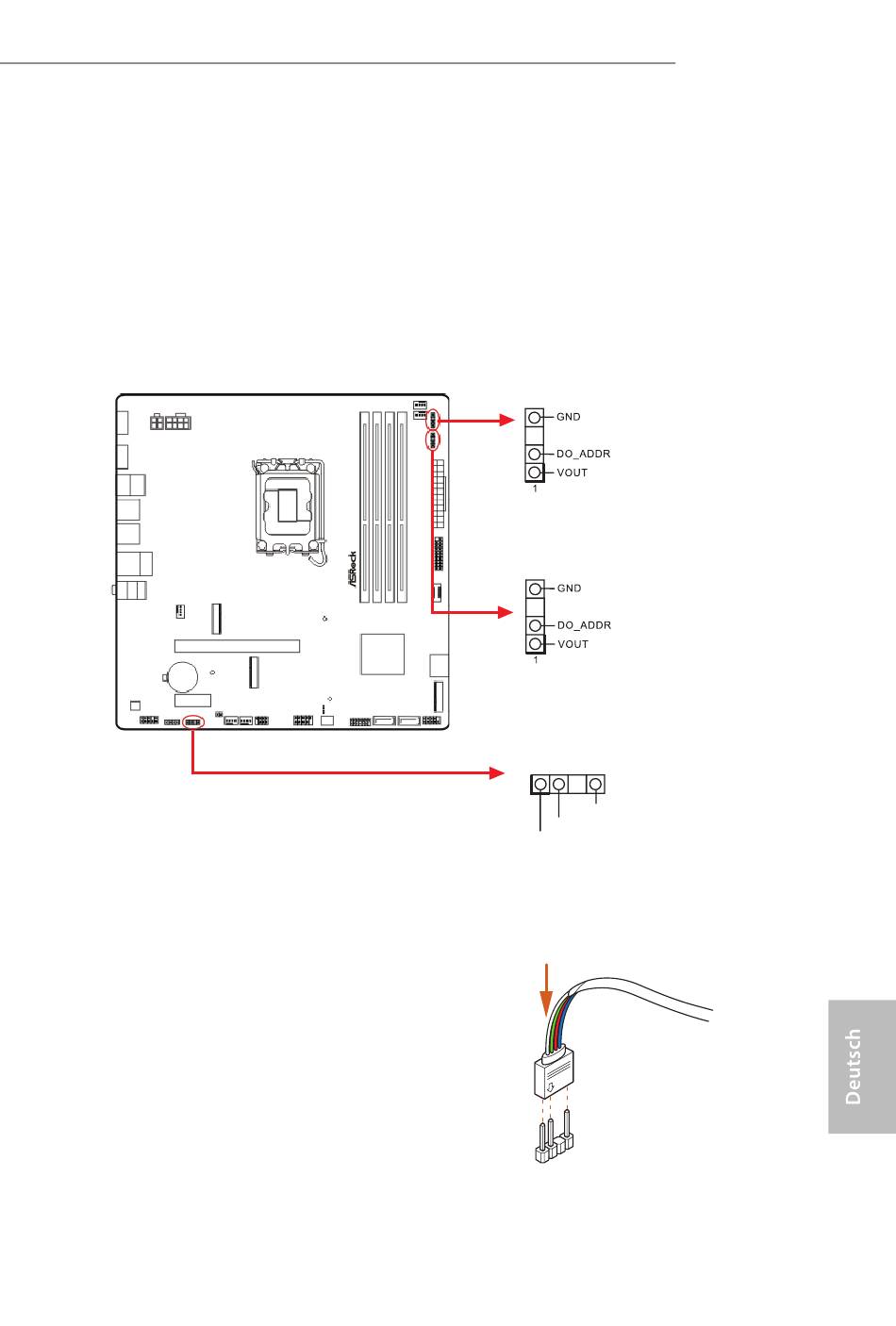

Adressierbare-LED-Stiftleisten
(3-polig ADDR_LED1) (siehe Seite 6, Nr. 23)
(3-polig ADDR_LED2) (siehe Seite 6, Nr. 8)
(3-polig ADDR_LED3) (siehe Seite 6, Nr. 7)
Diese Stiftleisten dienen der Verbindung des Adressierbare-LED-Verlängerungskabels,
womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können.
Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum;
andernfalls könnte das Kabel beschädigt werden.
Schließen Sie Ihre Adressierbare RGB-
LED-Streifen an den Adressierbaren LED-
Stiftleisten (ADDR_LED1 / ADDR_LED2 /
ADDR_LED3) auf dem Motherboard an.
ADDR_LED3
ADDR_LED2
ADDR_LED1
1
GND
DO_ADDR
VOUT
1
