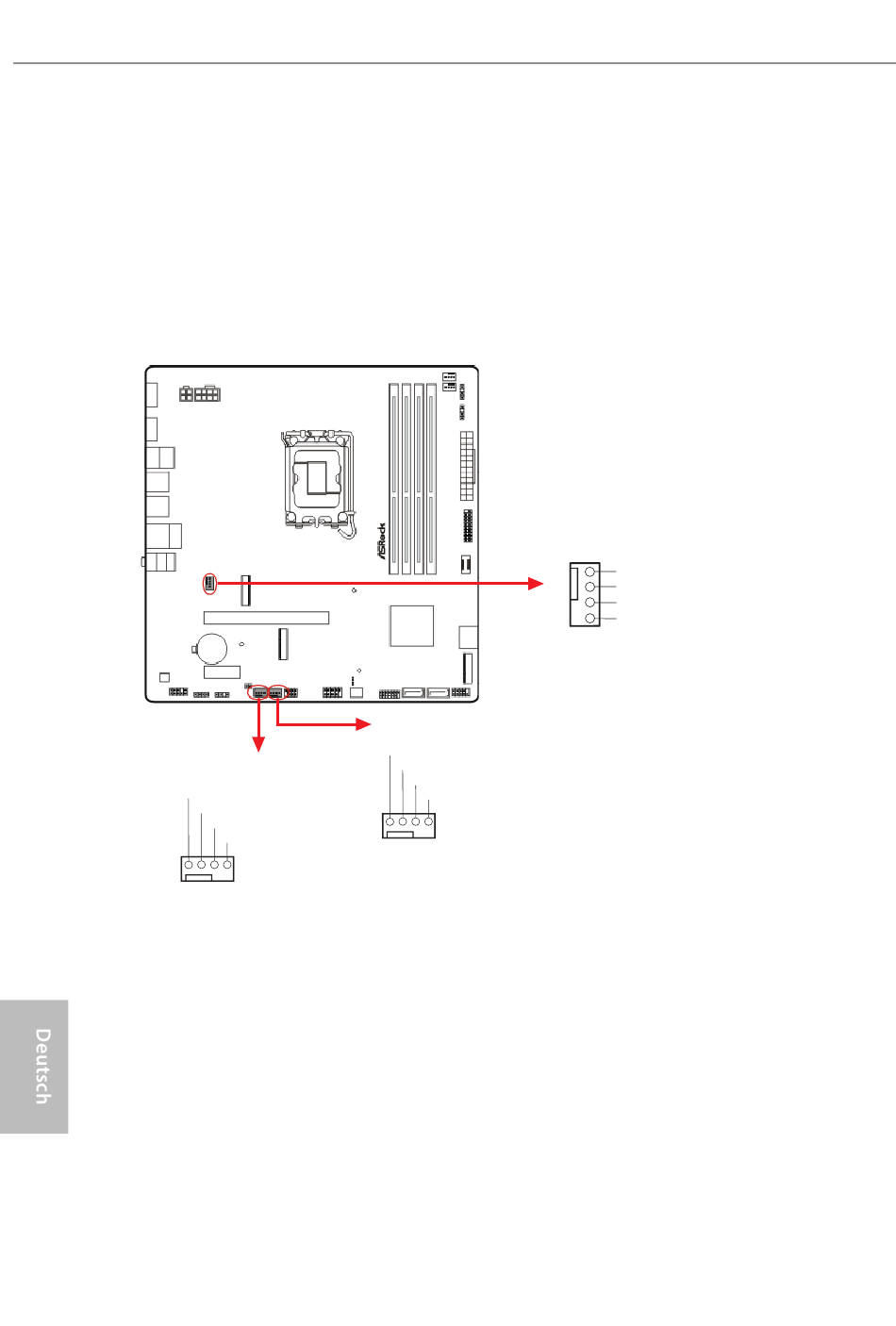

Gehäuse-/Wasserpumpen-Lüfteranschlusse
(4-polig CHA_FAN1/WP) (siehe Seite 6, Nr. 26)
(4-polig CHA_FAN2/WP) (siehe Seite 6, Nr. 20)
(4-polig CHA_FAN3/WP) (siehe Seite 6, Nr. 21)
Dieses Motherboard bietet drei 4-polige Wasserkühlung-Gehäuselüfteranschlüsse. Falls Sie
einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
CHA_FAN3/WP
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
30
CHA_FAN2/WP
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
CHA_FAN1/WP
1
GND
2
FAN_VOLTAGE
3
CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
