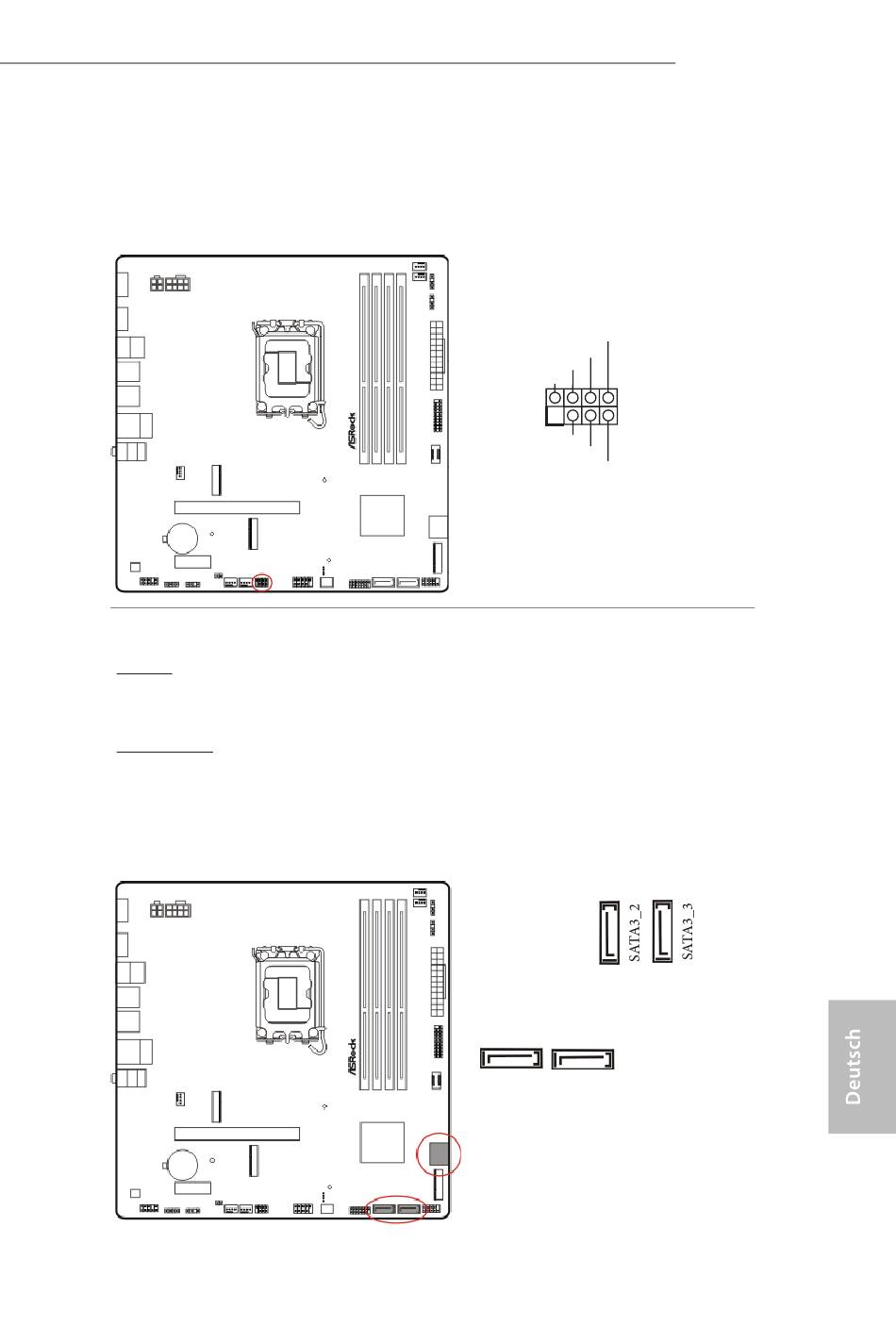

Gehäuseeingriffs- und Lautsprecher-Stiftleiste
(7-polig SPK_CI1) (siehe Seite 6, Nr. 19)
Bitte verbinden Sie Gehäuseeingriffsvorrichtung und den Gehäuselautsprecher mit dieser
Stiftleiste.
Serial-ATA-III-Anschlüsse
Vertikal:
(SATA3_0) (siehe Seite 6, Nr. 15)
(SATA3_1) (siehe Seite 6, Nr. 14)
Winkel rechts:
(SATA3_2) (siehe Seite 6, Nr. 12) (oben)
(SATA3_3) (siehe Seite 6, Nr. 12) (unten)
Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte
mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.
SPK_CI1
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
SATA3_0
SATA3_1
B760M PG Riptide
