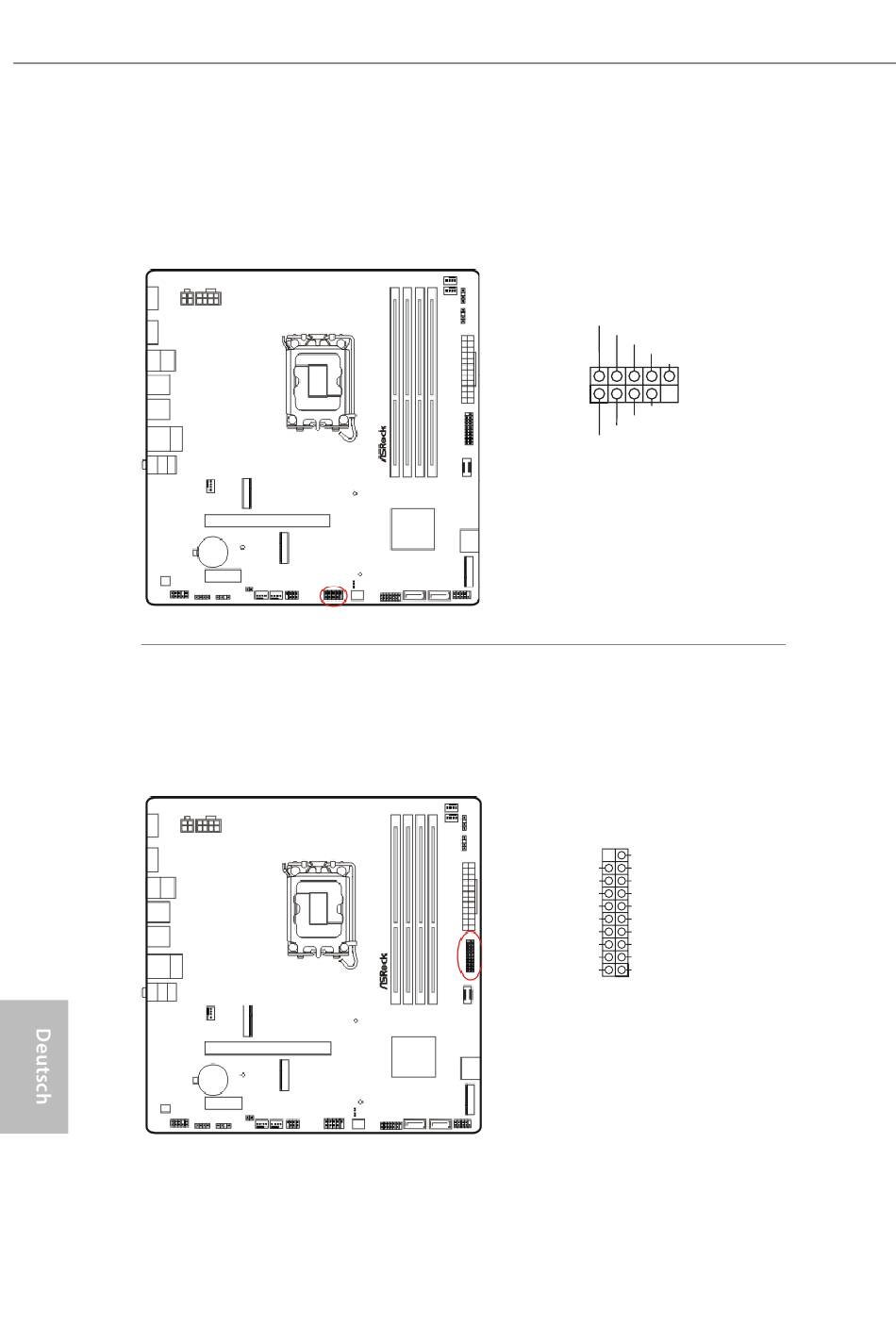

USB 2.0-Stiftleiste
(9-polig USB_5_6) (siehe Seite 6, Nr. 18)
Es gibt eine Stiftleiste an diesem Motherboard. Diese USB 2.0-Stiftleiste unterstützt zwei
Ports.
USB 3.2 Gen1-Stiftleiste
(19-polig USB3_5_6) (siehe Seite 6, Nr. 10)
Es gibt eine Stiftleiste an diesem Motherboard. Diese USB-3.2-Gen1-Stiftleiste kann zwei
Ports unterstützen.
28
USB_5_6
USB_PWR
-B
+B
GND
DUMMY
1
GND
+A
-A
USB_PWR
USB3_5_6
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
