Kranentladung und -transport
Pos: 17.23 /Betriebsanleitung/Gehause/Entladung&Transport/DIN-Rahmen_Schraeglage_Tiefenichtung @ 5\mod_1661491986858_6.docx @ 59374 @ @ 1

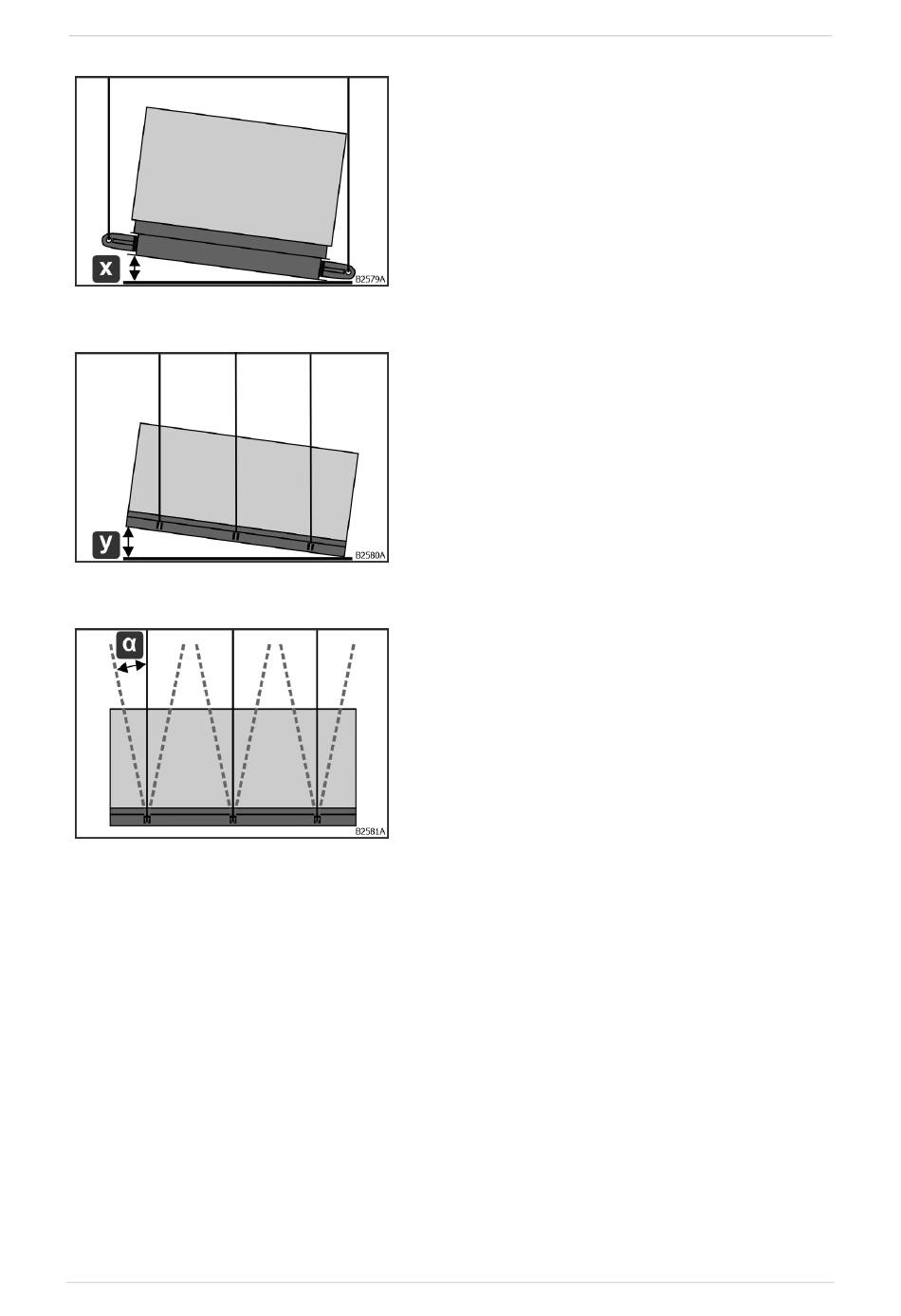

Abb. 7: Schräglage in Tiefenrichtung
Pos: 17.24 /Betriebsanleitung/Gehause/Entladung&Transport/DIN-Rahmen_Schraeglage_Laengenrichtung @ 5\mod_1661500009452_6.docx @ 59410 @ @ 1
Abb. 8: Schräglage in Längenrichtung
Pos: 17.25 /Betriebsanleitung/Gehause/Entladung&Transport/DIN-Rahmen_Schraegzug @ 5\mod_1661502825733_6.docx @ 59446 @ @ 1
Abb. 9: Schrägzug
Pos: 17.26 /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1
12
Die maximal zulässige Schräglage bei dem
Kranen von DIN-Rahmen-Geräten in
Tiefenrichtung beträgt x ≤ 5 cm.
Die maximal zulässige Schräglage beim Kranen
von DIN-Rahmen-Geräten in Längenrichtung
beträgt y ≤ 30 cm
Der maximal zulässige Schrägzug der
Anschlagmittel beim Kranen von DIN-Rahmen-
Geräten beträgt α ≤ 10°.
