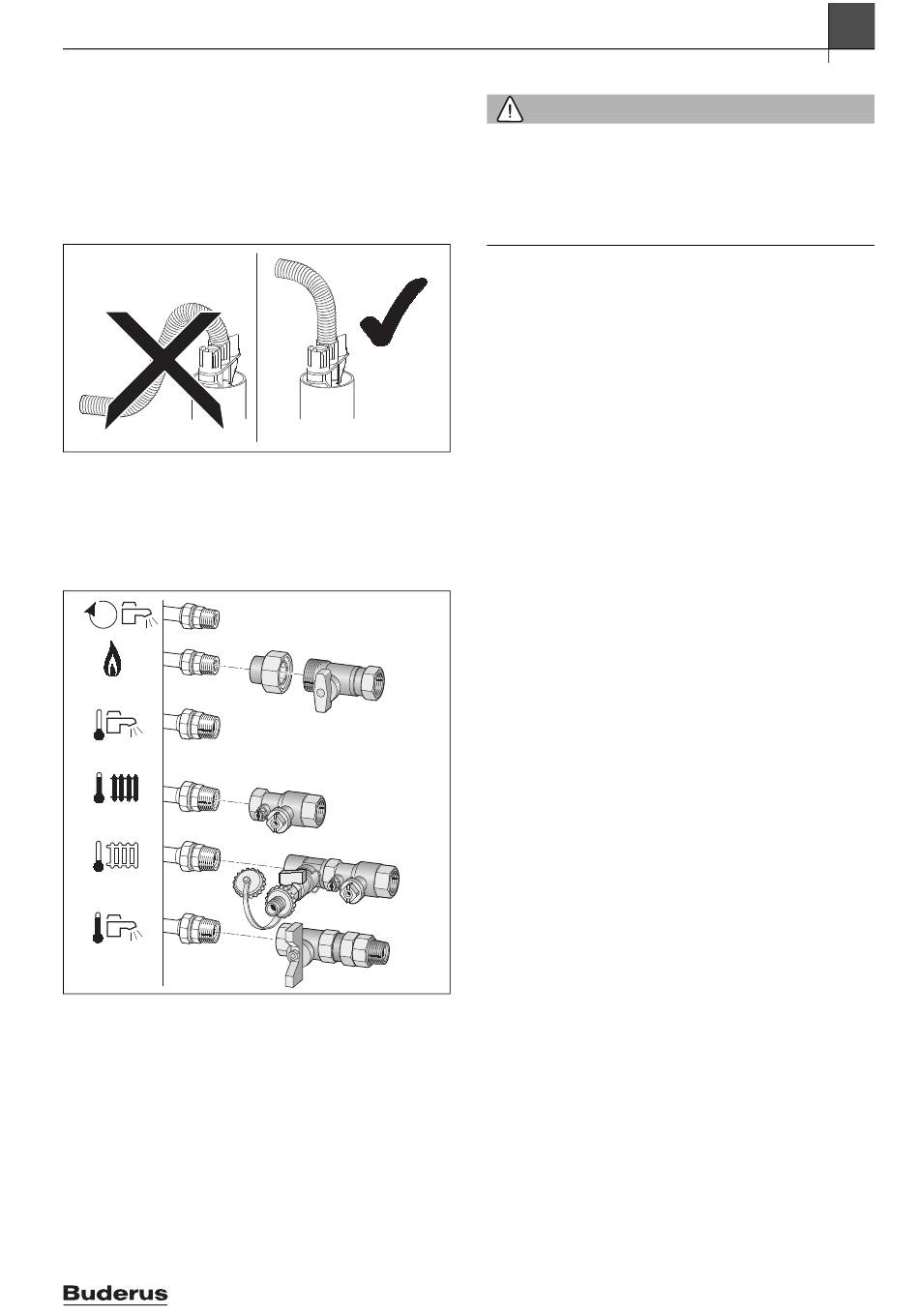

6.5

Ableitung von Kondensat

▶ Ableitung aus korrosionsfesten Werkstoffen erstellen.
Dazu gehören: Steinzeugrohre, PVC-Hart-Rohre, PVC-Rohre, PE-HD-
Rohre, PP-Rohre, ABS/ASA-Rohre, Gussrohre mit Innenemaillierung
oder Beschichtung, Stahlrohre mit Kunststoffbeschichtung, nicht-
rostende Stahlrohre, Borosilikatglas-Rohre.
▶ Ableitung direkt an einen externen Anschluss DN 40 montieren.
▶ Ableitungen nicht verändern oder verschließen.
▶ Schläuche nur mit Gefälle verlegen.
Bild 46
6.6

Armaturen-Set

Der Gashahn hat eine thermische Absperreinrichtung und ist für Erdgas
und Flüssiggas verwendbar.
▶ Zubehör entsprechend der beiliegenden Installationsanleitung mon-
tieren.
Bild 47 Montage des Armaturen-Sets am Beispiel Anschlüsse nach
rechts AS-H1/Horizontales Anschluss-Set
Logamax plus – 6721844521 (2021/12)
6.7

Sicherheitsgruppe Kaltwasser montieren

WARNUNG
Sachschaden durch fehlende Sicherheitsgruppe!
Der Betrieb des Geräts ohne Sicherheitsgruppe kann den Warmwasser-
speicher durch Überdruck beschädigen.
▶ Sicherheitsgruppe im Kaltwassereintritt montieren.
▶ Sicherstellen, dass die Abblasöffnung des Sicherheitsventils nicht
verschlossen ist.
Im Kaltwassereintritt ist eine Sicherheitsgruppe erforderlich.
Wenn der Ruhedruck im Kaltwassereintritt 80 % des Sicherheitsventil-
Ansprechdrucks überschreitet, ist zusätzlich ein Druckminderer erfor-
derlich.
Die Sicherheitsgruppe besteht aus Sicherheitsventil, Absperrhahn,
Rückflussverhinderer und Manometeranschluss.
▶ Sicherheitsgruppe nach beiliegender Installationsanleitung montie-
ren.
0 010 006 619-001
0010029393-001
6
Installation
33
