2
Angaben zum Produkt
2.5.4
Anschlussmaße mit Zubehör AS-V1/Vertikales Anschluss-Set
1 2 3 4 5 6
180
224
268
312
365
420

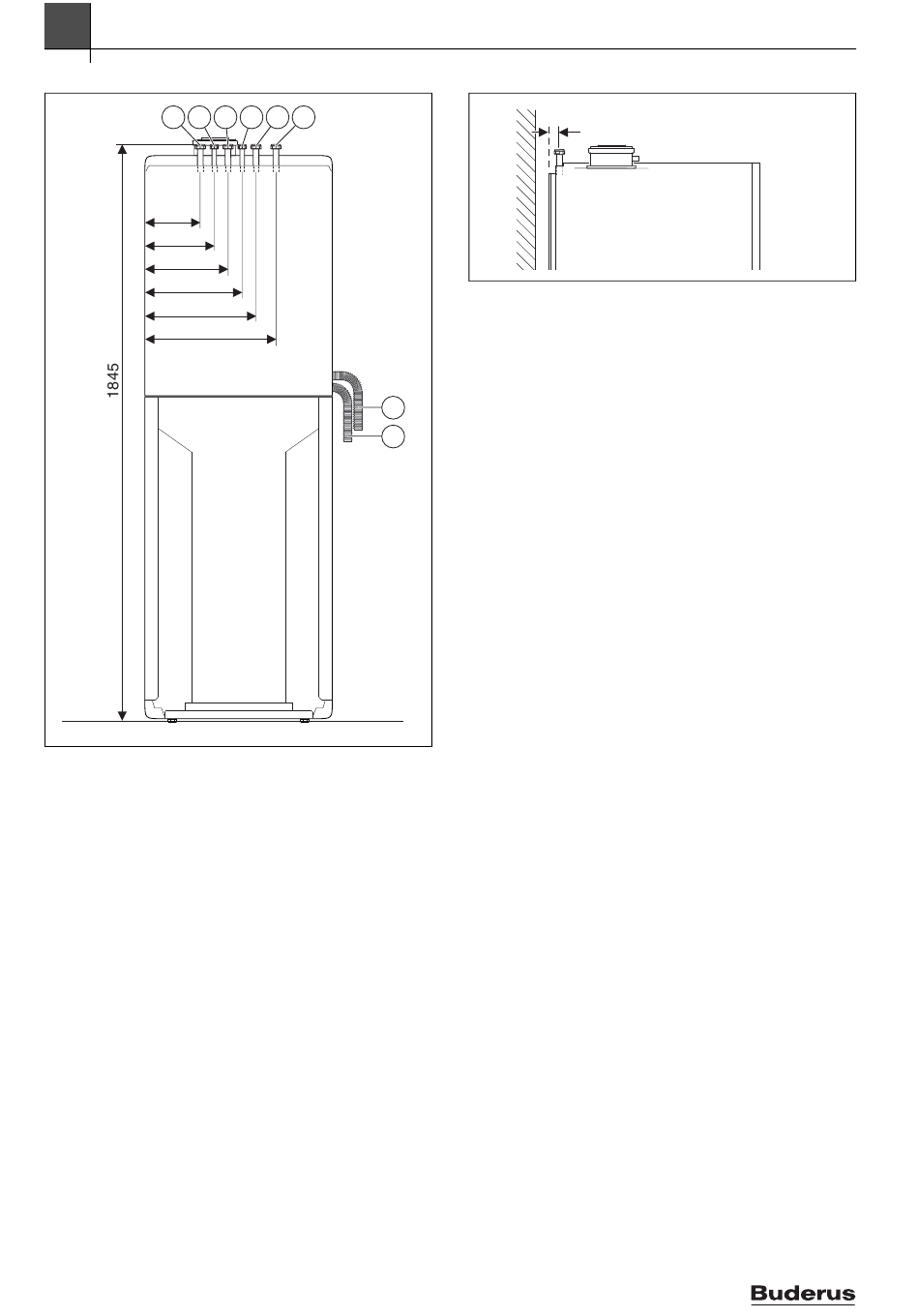

Bild 7
Anschlussmaße des Zubehörs AS-V1/Vertikales Anschluss-Set
(Maße in mm)
Legende zu Bild 7:
[1]
Zirkulation G½
[2]
Kaltwasser G¾
[3]
Heizungsrücklauf G¾
[4]
Gas G½
[5]
Warmwasser G¾
[6]
Heizungsvorlauf G¾
[7]
Ableitung vom Kondensat
[8]
Schlauch vom Sicherheitsventil
10
Bild 8
Anschlussmaße des Zubehörs AS-V1/Vertikales Anschluss-Set
(Maße in mm)
7
8
0010007586-002
Logamax plus – 6721844521 (2021/12)
45
0 010 007 591-001
