2.5.5 Anschlussmaße mit Zubehör Heizkreiserweiterung 1

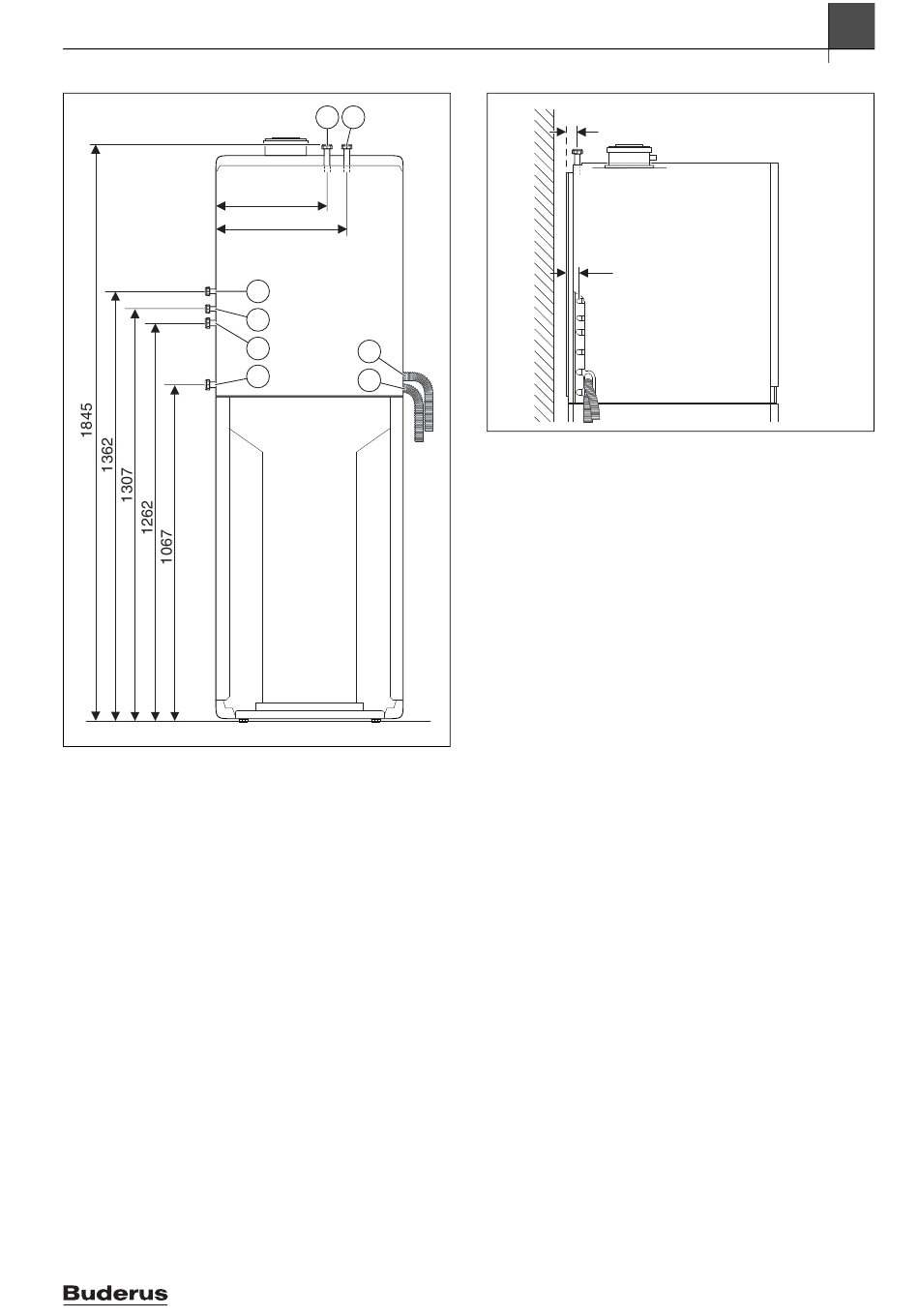

Bild 9 Anschlussmaße des Zubehörs Heizkreiserweiterung 1 (Maße in
mm)
Legende zu Bild 9:
[1] Heizungsrücklauf (ungemischter Heizkreis) G¾
[2] Heizungsvorlauf (ungemischter Heizkreis) G¾
[3] Zirkulation G½
[4] Gas G½
[5] Kaltwasser G¾
[6] Warmwasser G¾
[7] Ableitung vom Kondensat
[8] Schlauch vom Sicherheitsventil
Logamax plus – 6721844521 (2021/12)
1 2
365
420
3
4
5
7
6
8
0010007843-002
45
52
Bild 10 Anschlussmaße des Zubehörs Heizkreiserweiterung 1 (Maße in
mm)
