REMKO Serie RXT
Außenteil RXT 525 DC AT
1

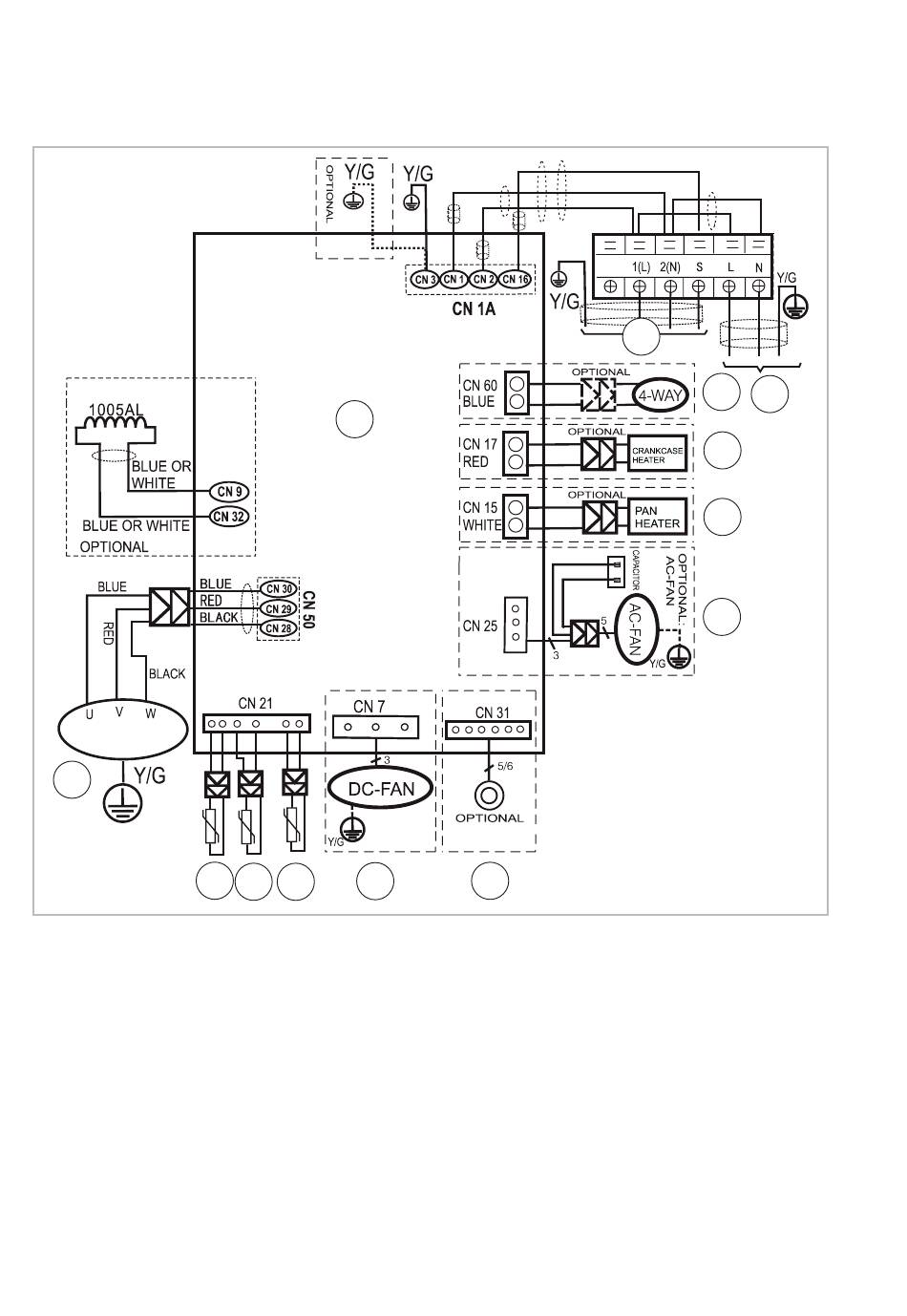

Abb. 47: Elektrisches Schaltschema Haupt- und Iverterplatine RXT 525 DC AT
A: Steuerplatine
B: Hilfsplatine
1: Kompressor
2: 4-Wege-Umkehrventil (optional)
3: Kurbrlwannenheizung (optional)
4: Kondensatwannenheizung (optional)
5: AC-Ventilatormotor (optional)
40
A
9
12
10 11
13
7: Versorgungsspannung zum Innengerät
8: Netzzuleitung
9: Temperatursensor Heißgasleitung
10: Temperatursensor Verflüssiger Austritt
11: Temperatursensor Lufteintritt
12: DC-Ventilatormotor (optional)
13: Elektronisches Expansionsventil (optional)
7
2
8
3
4
5
