5.3 Montagematerial
Das Innengerät wird mittels 4 bauseitig zu stel-
lenden Schrauben über eine Wandhalterung befes-
tigt.
Das Außenteil wird mittels 4 Schrauben über eine
Wandhalterung an der Wand oder über eine
Bodenkonsole auf dem Boden befestigt.
5.4 Wanddurchbrüche
n
Es muss ein Wanddurchbruch von mindestens
70 mm Durchmesser und 10 mm Gefälle von
Innen nach Außen erstellt werden.
n
Um Beschädigungen an den Leitungen zu ver-
meiden, sollte der Durchbruch innen ausge-
polstert oder z.B. mit einem PVC-Rohr ausge-
kleidet werden (siehe Abbildung).
Nach erfolgter Montage ist der Wanddurch-
n
bruch bauseits unter Beachtung des Brand-
schutzes mit geeigneter Dichtmasse zu ver-
schließen. Verwenden Sie keine zement- oder
kalkhaltigen Stoffe!
5.5 Befestigungsmöglichkeiten des Innengerätes
Bei der Wandmontage werden die Innengeräte mit Hilfe von Befestigungshaken und Stockschrauben und
bei der Deckenmontage mit Hilfe von Befestigungshaken und Gewindestangen montiert.
Abb. 24: Gerätebefestigung mit Gewindestange
1: Geräteaufhängung
2: Gewindestange M10
3: Mutter M10
4: Unterlegscheibe
5: Schwingungsdämpfer (optional)
24

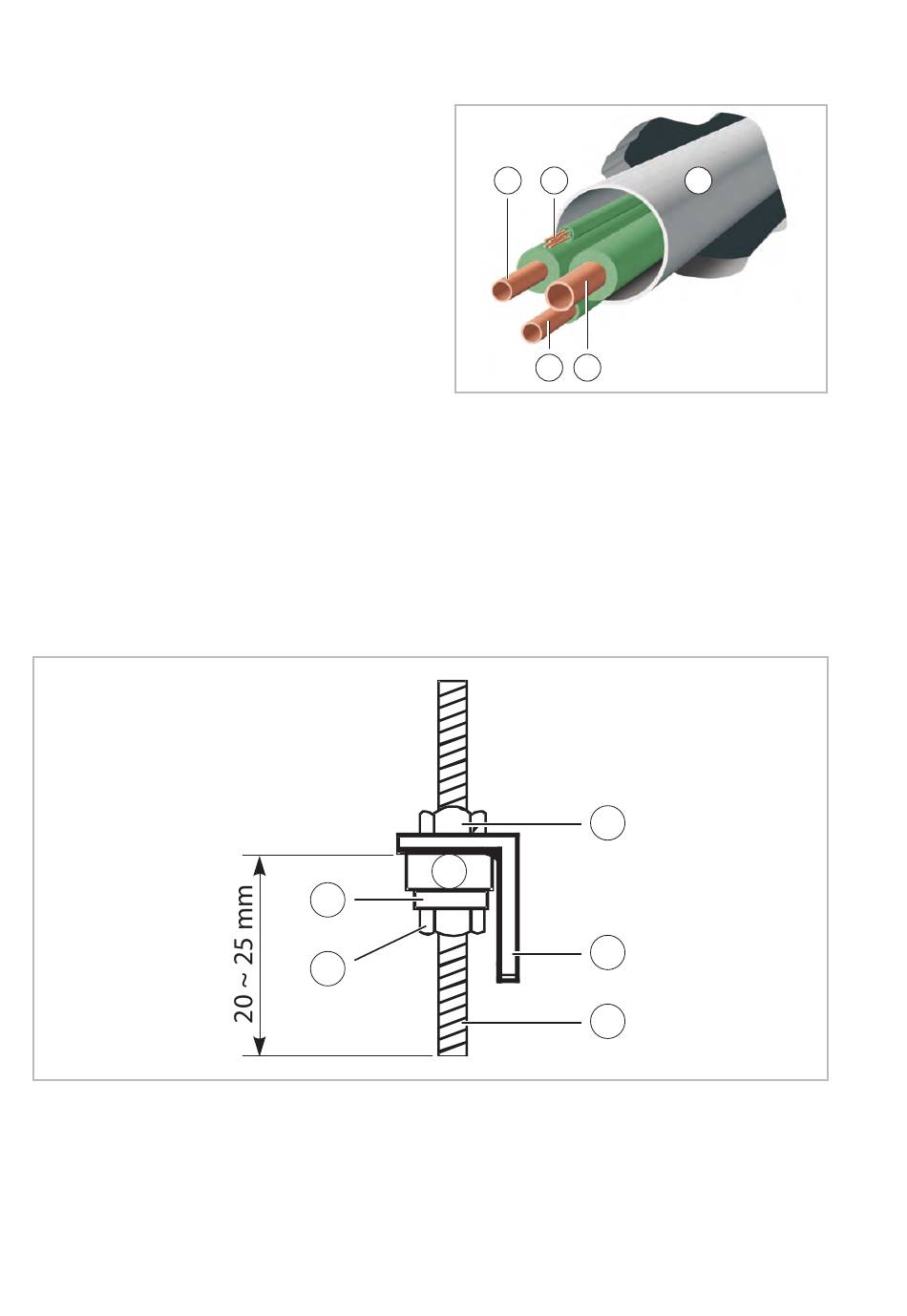

Abb. 23: Wanddurchbruch
1: Einspritzleitung
2: Steuerleitung
3: Kondensatleitung
4: Saugleitung
5: PVC-Rohr
5
4
3
1
2
3
4
3
1
2
5
