Anschluss RXT 685 DC
1(L) 2(N) L N
PE
1
230V/1~/50 Hz

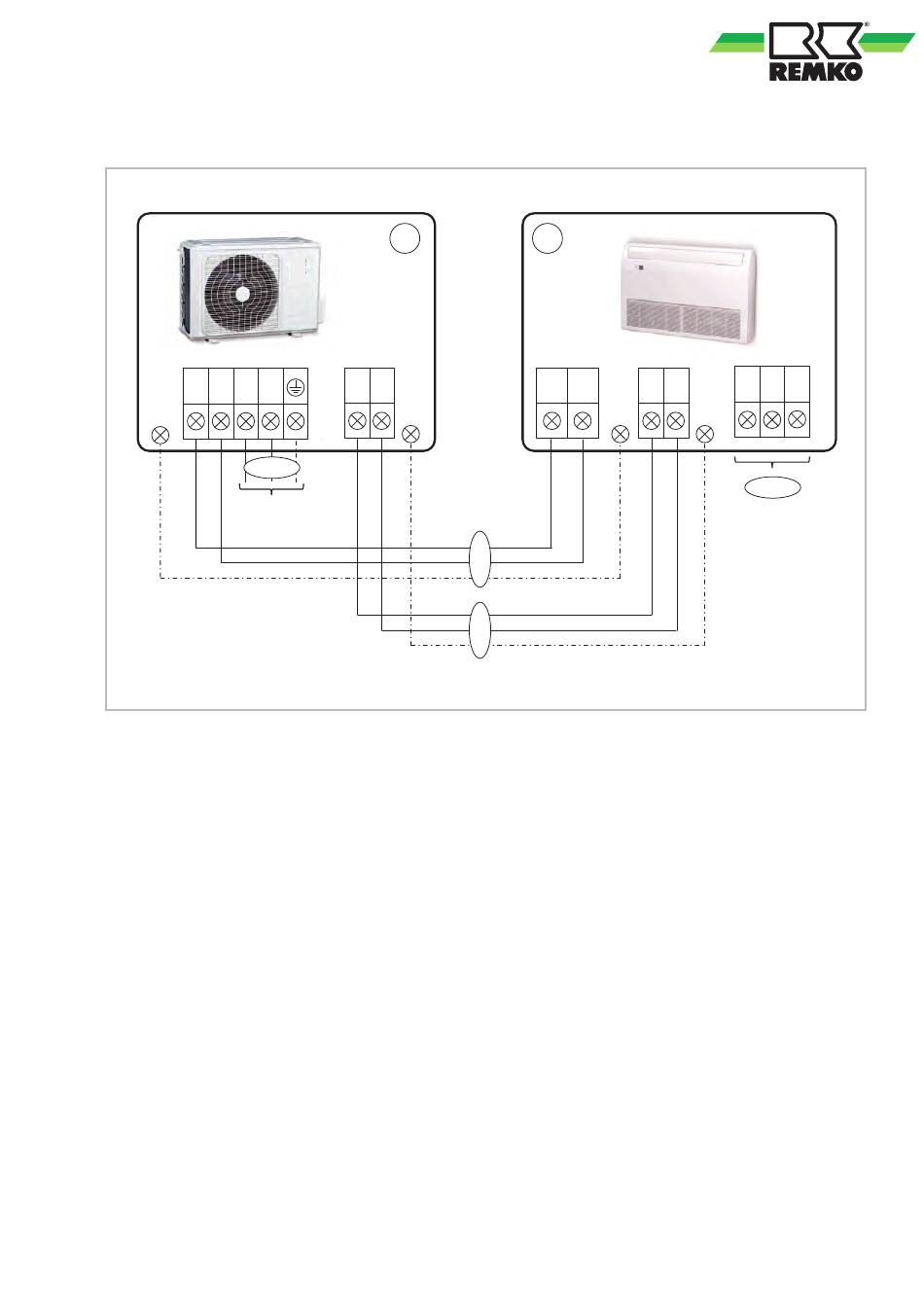

Abb. 42: Elektrisches Anschlussschema
A: Außenteil RXT 685 DC AT
B: Innengerät RXT 685 DC IT
1: Netzzuleitung
A
S1 S2
PE
2
2
2: Kommunikationsleitungen
3: Optionaler Anschluss MCC-1 Controller
oder Smart-Control Touch SC-1
B
L(L1) N(L2) S1 S2
PE PE
X Y (E)
3
