REMKO Serie RXT
8.3 Anschluss des Außenteils
Zum Anschluss der Leitung gehen Sie folgender-
maßen vor:
1. Entfernen Sie die Abdeckung an der Seiten-
wand.
2. Wählen Sie den Querschnitt der Anschluss-
leitung gemäß den Vorschriften aus.
3. Klemmen Sie die Leitungen gemäß des
Anschlussschemas an.

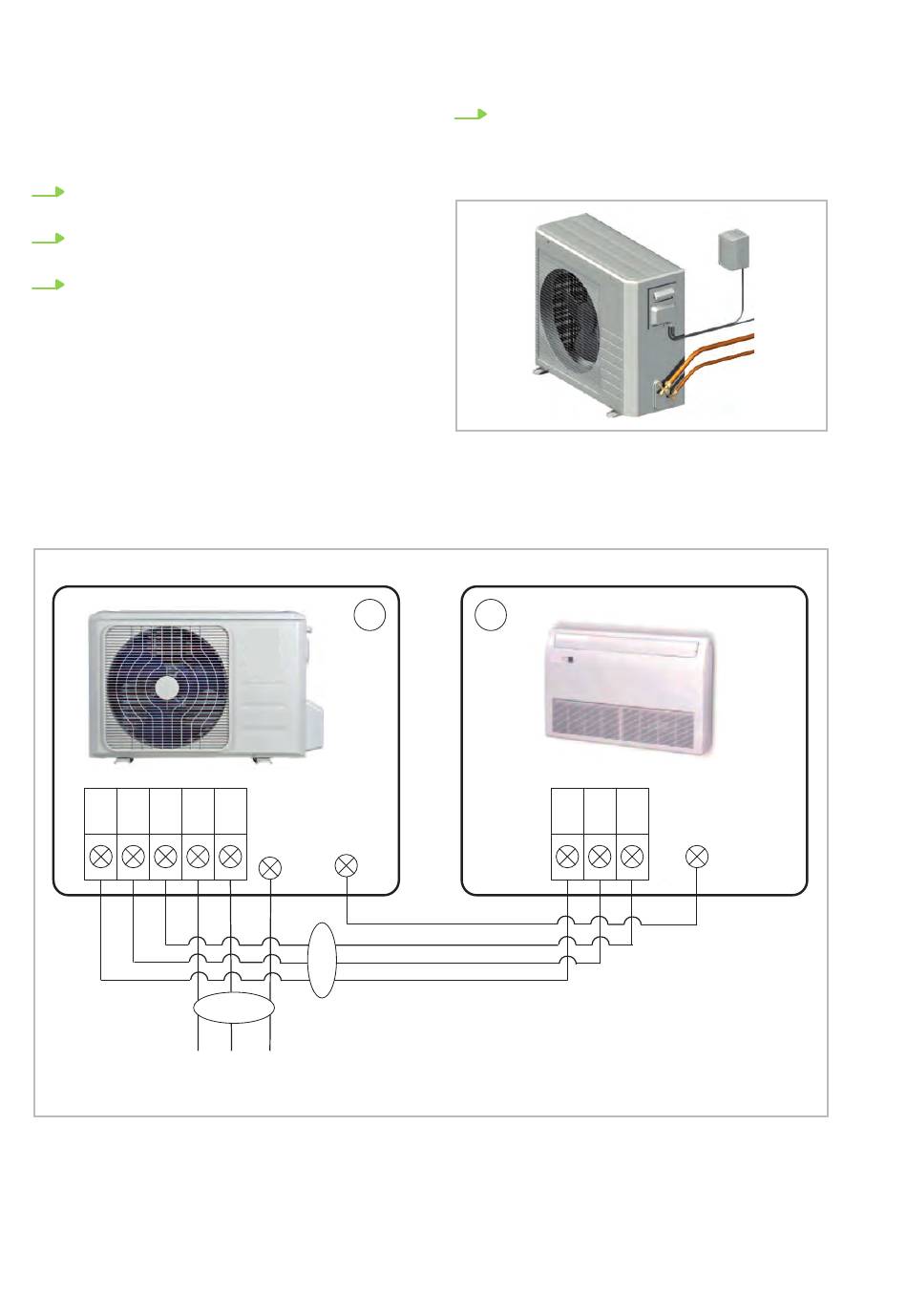

8.4 Elektrisches Anschlussschema

Anschluss RXT 525 DC
1(L) 2(N) S L
230V/1~/50 Hz
Abb. 41: Elektrisches Anschlussschema
A: Außenteil RXT 525 DC AT
B: Innengerät RXT 525 DC IT
1: Netzzuleitung
2: Kommunikationsleitungen
34
A
N
PE
PE
2
1
4. Verankern Sie die Leitung in der Zugentlas-
tung und bauen Sie das Gerät wieder
zusammen.
Abb. 40: Anschluss des Außenteils
B
L N S PE
