5.6 Mindestfreiräume
Die Mindestfreiräume sind zum einen für War-
tungs- und Reparaturarbeiten und zum anderen für
die optimale Luftverteilung vorzusehen.
Mindestfreiräume Außenteile
RXT 525-1405 DC AT
1
D
A

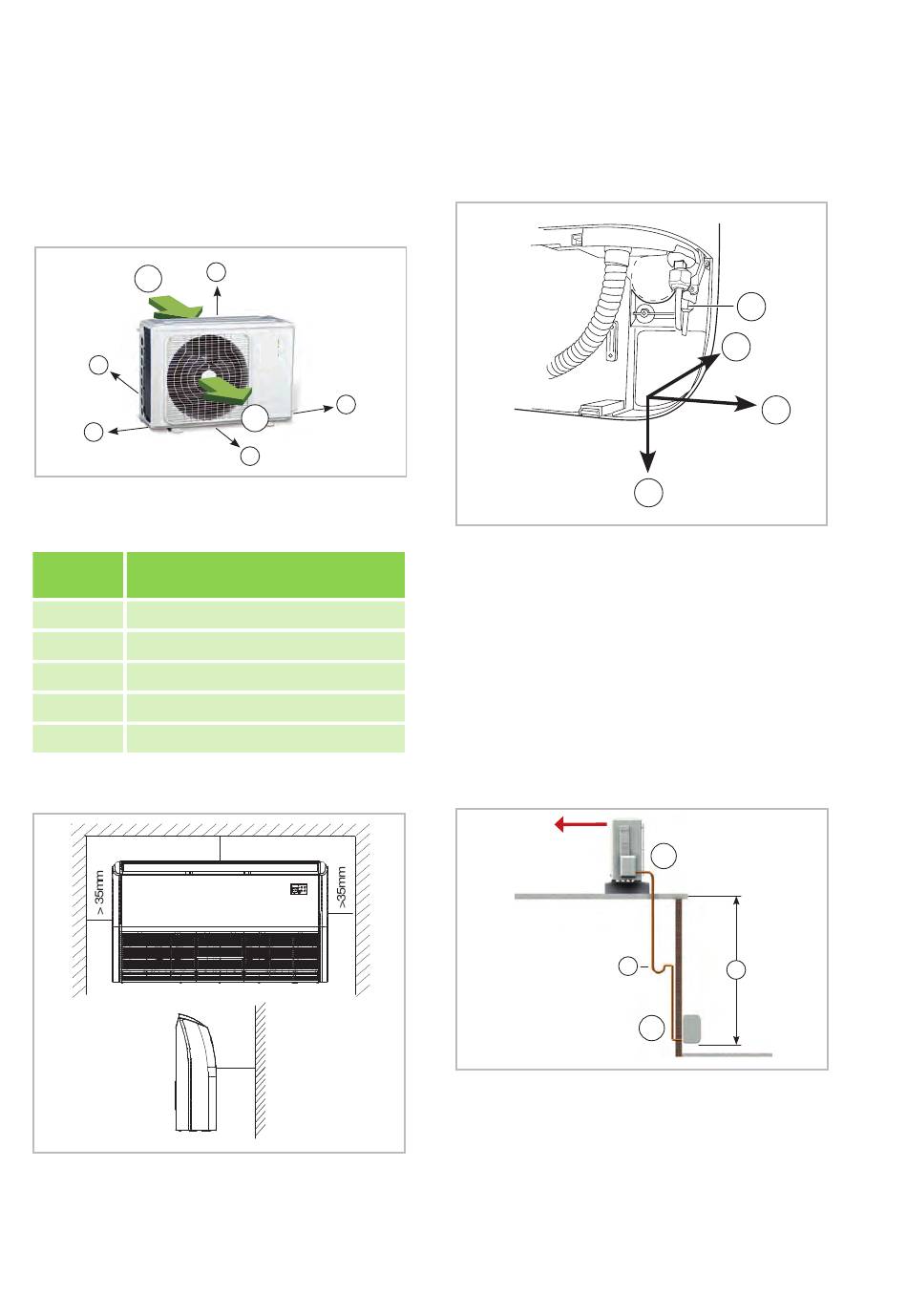

Abb. 27: Mindestfreiräume Außenteile
1: Lufteintritt / 2: Luftaustritt
Maße
RXT 525-1405 DC AT
(mm)
A
B
C
D
E
Mindestfreiräume Innengeräte
RXT 525-1405 DC IT
Abb. 28: Mindestfreiräume Innengeräte (alle
Angaben in mm)
A: Wandmontage / B: Deckenmontage
26
E
C
2
B
300
2000
600
200
400
> 35mm
>1000mm
5.7 Anschlussvarianten
Die folgenden Anschlussarianten für die Kälte-
mittel-, Kondensat- und Steuerleitungen können
genutzt werden.
Abb. 29: Anschlussvarianten
A: Kältemittelleitungen
1: Abgang auf der Wand rechts
2: Abgang durch die Wand rechts
3: Abgang auf der Wand unten
5.8 Ölrückführungsmaßnahmen
Wird das Außenteil auf einem höheren Niveau als
das Innengerät angeordnet, sind geeignete Ölrück-
führungsmaßnahmen zu treffen. Dies erfolgt in der
Regel durch die Herstellung eines Ölhebebogen,
der je 7 steigende Meter zu installieren ist.
1
Abb. 30: Ölrückführungsmaßnahmen
A: Außenteil
B: Innenteil
1: Ölhebebogen in der Saugleitung zum Außen-
teil 1 x je 7 steigende Meter, Radius: 50 mm
2: Max. 10 m
A
2
1
3
A
2
B
