EINRICHTEN DES DMX (Fortsetzung)
das von einem Controller angesteuert wird, gleichzeitig das letzte in einer Reihe sein. Wenn einem Gerät die
DMX-Adresse 1 zugewiesen wurde, weiß der DMX-Controller, an welche Adresse er die Daten schicken soll,
egal an welcher Stelle der DMX-Kette sich das Gerät befindet.
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Ninja 5RX kann
über das DMX-512-Protokoll angesteuert werden. Der Ninja 5RX kann entweder ein 4- oder ein 256-Kanal
DMX-Gerät sein. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Rückseite des Geräts
vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-512 110-
Ohm-Datenkabel für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als
DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel verwenden, sollten Sie
sicherstellen, dass dies standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind
(diese Art von Kabel erhalten Sie in nahezu jedem professionellen Musik- und
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen
XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in
Serie geschaltet werden muss und nicht aufgeteilt werden kann.

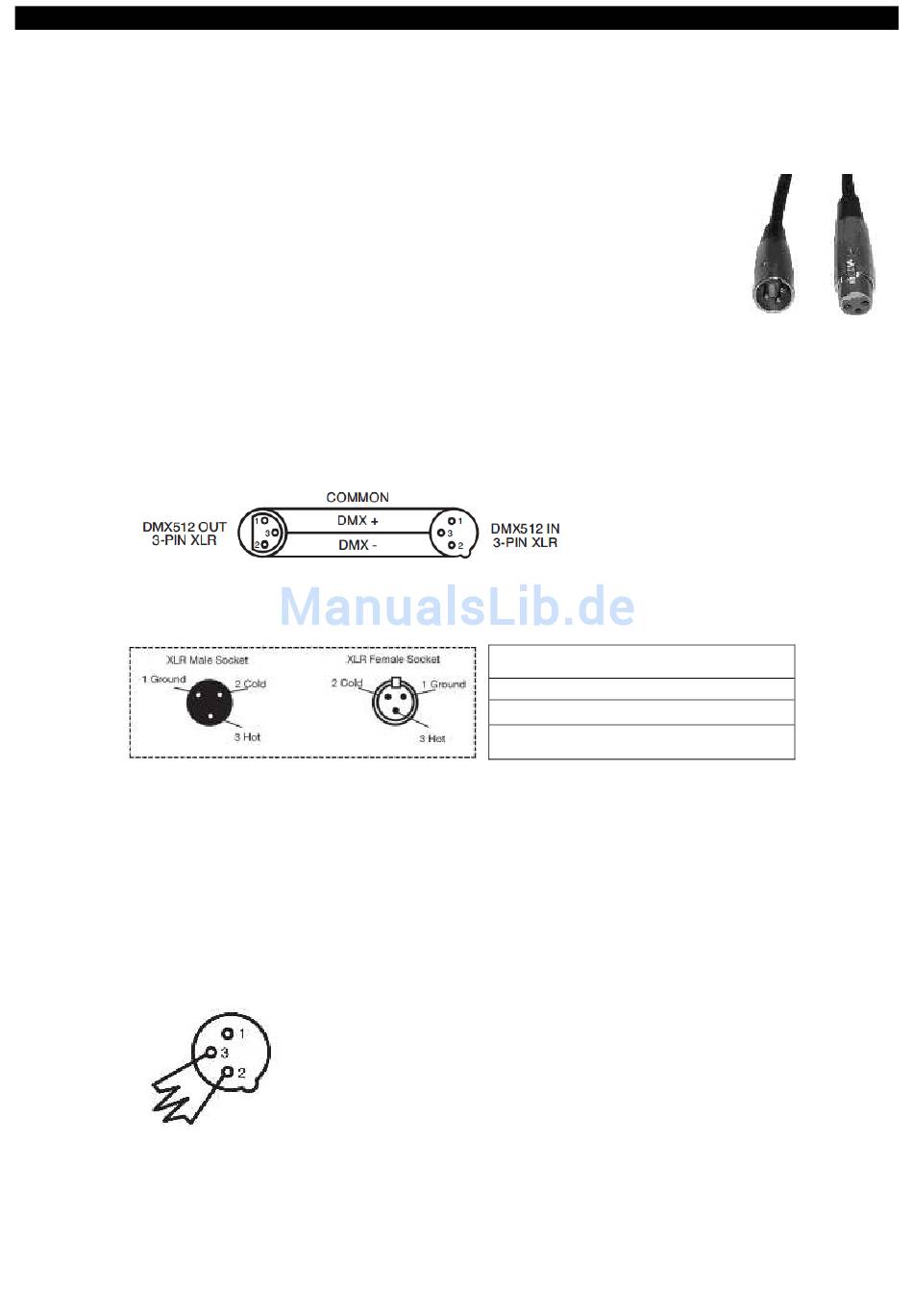

Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
Spezieller Hinweis: Leitungsabschluss. Bei längeren Kabelstrecken benötigen Sie möglicherweise zur
Verhinderung von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten
Gerät. Ein Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und
3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche
XLR-Buchse des letzten Geräts der Serienschaltung eingesteckt, um hier die Leitung abzuschließen. Mit
einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von
Störungen minimiert.
Abbildung 2
Ein Abschluss reduziert Signalfehler
und
vermeidet
Interferenzen
Signalübertragung. Es empfiehlt sich
immer, einen DMX-Leitungsabschluss
(Widerstand 120 Ohm, 1/4 W) zwischen
Pol 2 (DMX-) und Pol 3 (DMX+) des
letzten Geräts zu schalten.
Abbildung 4
A.D.J. Supply Europe B.V. – www.americandj.eu – Ninja 5RX Bedienungsanleitung Seite 6
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
