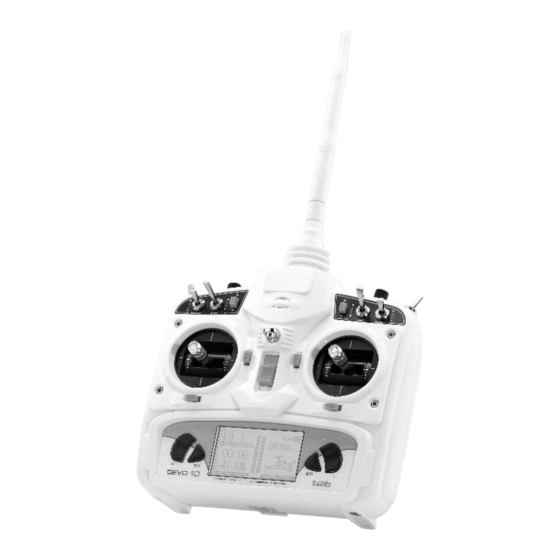

Simulus DEVO-10 Bedienungsanleitung
Funk-fernsteuerung
für quadrocopter und rc-fahrzeuge
Verwandte Anleitungen für Simulus DEVO-10
Inhaltszusammenfassung für Simulus DEVO-10
- Seite 1 Funk-Fernsteuerung DEVO-10 Für Quadrocopter und RC-Fahrzeuge Bedienungsanleitung NX-1156-675...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Ihre neue Funk-Fernsteuerung DEVO-10 ................. 5 Lieferumfang ........................5 Wichtige Hinweise zu Beginn .................... 6 Sicherheitshinweise ......................6 Wichtige Hinweise zur Entsorgung ................... 6 Wichtige Hinweise zu Batterien und deren Entsorgung ............ 6 Konformitätserklärung ....................... 7 Produktdetails ........................8 Display .......................... - Seite 3 13 Servoanzeige ......................30 14 Fail Safe ........................ 30 15 Sensorübersicht..................... 30 16 Lehrer-Schüler ....................... 31 17 Timer ........................31 Anhang ..........................32 Begriffserklärungen ......................32 Firmware Update ......................33 Technische Daten ......................34 Ihre Notizen ........................35 Simulus - www.simulus.de...
- Seite 4 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.simulus.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Simulus – www.simulus.de...
-
Seite 5: Ihre Neue Funk-Fernsteuerung Devo-10
Ihre neue Funk-Fernsteuerung DEVO-10 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser universellen Funk-Fernsteuerung mit computergestützten Programmierfunktionen. Sie können sie zur Steuerung des Quadrocopters QR X350 einset- zen und für viele weitere Fahrzeuge und Fluggeräte, die mit einem passenden DeVention- Empfänger ausgestattet sind. -
Seite 6: Wichtige Hinweise Zu Beginn
Normale Batterien dürfen nicht wieder aufgeladen werden. Achtung Explosionsgefahr! Verwenden Sie immer Batterien desselben Typs zusammen und ersetzen Sie immer alle Batterien im Gerät zur selben Zeit! Nehmen Sie die Batterien aus dem Gerät, wenn Sie es für längere Zeit nicht benutzen. Simulus – www.simulus.de... -
Seite 7: Konformitätserklärung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-1156 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU und der R&TTE-Richtlinie 99/5/EG befindet. Leiter Qualitätswesen Dipl. Ing. (FH) Andreas Kurtasz 02. 06. 2015 Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-1156 ein. Simulus - www.simulus.de... -
Seite 8: Produktdetails
Steuerknüppel. Nick- und Rollfunktion (die Richtungen, in die sich der schwebende Quadrocopter horizontal in Bewegung setzt) befinden sich auf dem rechten Steuerknüppel. Auf Mode 2 bezieht sich auch diese Übersicht. Die Bezeichnungen der Steu- erfunktionen beziehen sich auf Helikopter und Quadrocopter/Flächenflugzeuge und deren englische Bezeichnung. Simulus – www.simulus.de... -
Seite 9: Display
Display Name des aufgerufenen Modells Modell-Typ (Heli oder Flächenflugzeug) Trimm-Anzeige für Rollfunktion/Querruder/Aileron Trimm-Anzeige für Nickfunktion/Höhenruder/Elevator Trimm-Anzeige für Schubfunktion/Gas/Throttle Trimm-Anzeige für Gierfunktion/Seitenruder/Yaw Aktueller Schub-Wert in Prozent Timer zur Überwachung der Motorlaufzeit Sendestärke Batterie-Anzeige Simulus - www.simulus.de... -
Seite 10: Fernsteuerung
Fernsteuerung Antenne Drehregler für Zusatzkanal [AUX4] Kippschalter für Zusatzkanal [GEAR] Kippschalter für Zusatzfunktion Dual-Rate (Gierfunktion/Seitenruder/Rud- der) Kippschalter für Zusatzfunktion Dual-Rate (Nickfunktion/Höhenruder/Ele- vator) Simulus – www.simulus.de... - Seite 11 Rechter Steuerknüppel: Roll- und Nick (Pitch-) Funktion Trimm-Schieber für Nick-Funktion (Nick/Höhenruder/Pitch) Schiebeschalter rechts (Lehrer-Schüler-Funktion) Kippschalter für Zusatzfunktion Dual-Rate (Rollfunktion/Querruder/Aile- ron) Kippschalter für Zusatzfunktion IOC [FMOD] Kippschalter für Zusatzfunktion GPS-Hold und Auto-Go-Home [MIX] Drehregler für Zusatzkanal [AUX5] Handgriff Simulus - www.simulus.de...
- Seite 12 DSC-Buchse zum Anschluss an einen PC-Flugsimulator Batteriefach-Abdeckung CHG-Buchse zum Laden eingelegter NiMH-Akkus Simulus – www.simulus.de...
-
Seite 13: Inbetriebnahme
Halten Sie Ladezeiten, Ströme und Spannungen ein, die auf den Akkus angegeben sind. Laden Sie mit max. 50 mA Ladestrom. Der Plus-Pol muss an dem Ladestecker auf dem inneren Kontakt liegen. 7. Schrauben Sie die Antenne an. Simulus - www.simulus.de... -
Seite 14: Verwendung
Bei Nichtbeachtung kann Ihr Modell durch andere störende Sen- deanlagen außer Kontrolle geraten und beschädigt werden. Sprache einstellen In der Werkseinstellung ist die Systemsprache der DEVO-10 Englisch. Ändern Sie die Sys- temsprache zu Deutsch. 1. Drücken Sie [ENT], um das Hauptmenü aufzurufen. -
Seite 15: Empfänger An Sender Binden (Bind)
Empfänger an Sender binden (BIND) Wenn Sie Ihre DEVO-10 zusammen im Paket mit einem Quadrocopter erworben haben, können Sie diesen Schritt im Normalfall auslassen, der Empfänger ist dann bereits an den Sender gebunden. Im Display erscheint dann ein Kürzel des Modell-Namens, z.B. QR350. -
Seite 16: Senderspeicher Aufrufen
Datensatz in einem frei benennbaren Modellspeicher ablegen. HINWEIS: Im Auslieferungszustand befindet sich im Modellspeicher Nr.1 der Quadrocopter Simulus QR X350. Wenn Sie vor dem Betrieb eines Modells den zugehörigen Speicher aufrufen möchten, ge- hen Sie so vor: 1. Drücken Sie [ENT], um das Hauptmenü aufzurufen. -
Seite 17: Länge Der Steuerknüppel Einstellen
„Lehrer“-Gerät jederzeit die Kontrolle übernehmen und die Fluglage stabilisieren, wenn der „Schüler“ in Schwierigkeiten geraten sollte. Sie benötigen eine zweite DEVO-10 Fernsteuerung und das beiliegende DSC-Kabel mit zwei Klinkensteckern (3,5 mm) an den Enden für den Lehrer-Schüler-Betrieb. 1. Übertragen Sie das Schüler-Modell auf die Fernsteuerung des Lehrers (siehe Modell- Menü... -
Seite 18: Menü-Übersicht
3. Wenn der Summer aktiviert ist, gelangen Sie mit [UP] und [DN] zu weiteren Einstel- lungsoptionen (Gasknüppel, Mittelknopf). Wählen Sie mit [R] und [L] ob das Tonsignal für die gewählte Option aktiviert (Aktiv) oder deaktiviert (Sperren) sein soll. Simulus – www.simulus.de... -
Seite 19: Vibrator
Sie mit [ENT]. 2. Wählen Sie mit [UP] und [DN] die gewünschte Option und stellen Sie dann mit [R] und [L] die Richtung des Steuerknüppels ein (Normal, Reverse). 3. Drücken Sie [EXT], um das Menü zu verlassen. Simulus - www.simulus.de... -
Seite 20: Hebelkalibrierung
Hier wird die aktuell installierte Software angezeigt. 1. Wählen Sie mit [UP] und [DN] das Untermenü Über und bestätigen Sie mit [ENT]. Die Software-Version wird im Display angezeigt. 2. Drücken Sie [EXT], um das Menü zu verlassen. Simulus – www.simulus.de... -
Seite 21: Modell-Menü
5. Drücken Sie [EXT], um das Menü zu verlassen. 4 Modellspeicher übertragen Hier können Sie einen Modellspeicher Ihres Senders auf einen anderen Sender (DEVO-10) übertragen. 1. Wählen Sie mit [UP] und [DN] das Untermenü Modellspeicher üb… aus und bestätigen Sie mit [ENT]. -
Seite 22: Modellspeicher Empfangen
5 Modellspeicher empfangen Hier können Sie den Modellspeicher eines anderen Senders (DEVO-10) empfangen. 1. Wählen Sie mit [UP] und [DN] das Untermenü Modellspeicher em… aus und bestätigen Sie mit [ENT]. 2. Der Sender, von dem der Modellspeicher übertragen werden soll, muss die Übertragung veranlassen (siehe „Modell auf anderen Sender übertragen“). -
Seite 23: Trimmungschrittweite
6. Drücken Sie [DN] und stellen Sie mit [R] und [L] ein, ob der Schalter rechts oder links eingeschaltet sein soll. 7. Drücken Sie [DN] um eine grafische Darstellung Ihrer Einstellungen aufzurufen. 8. Drücken Sie [EXT], um das Menü zu verlassen. Simulus - www.simulus.de... -
Seite 24: Schalterwahl
2. Drücken Sie [EXT], um das Menü zu verlassen. BEISPIEL: Für einen Helikopter mit Servos in 90 Grad Anordnung ist 3-90 die richtige Einstel- lung. HINWEIS: Den genauen Taumelscheiben-Typ bzw. den Einstellwert für Ihr FBL-System ent- nehmen Sie bitte der Anleitung Ihres Fluggeräts. Simulus – www.simulus.de... -
Seite 25: Augangsleistung
[UP] um zur vorherigen Ziffer zu wechseln. 5. Drücken Sie nach Eingabe der letzten Ziffer [ENT]. 6. Bestätigen Sie die Sicherheitsfrage mit [ENT]. Die ID wird fest gebunden. 7. Nach der ID-Bindung kehren Sie automatisch ins Modell-Menü zurück. Simulus - www.simulus.de... -
Seite 26: Telemetrie Einstellungen
11. Wählen Sie mit [UP] und [DN] einen Unterpunkt (Höhenlagetyp, Geschwindigkeitse…, Datumtyp, Zeitzone) aus und nehmen Sie mit [R] und [L] die gewünschten Einstellungen vor. 12. Drücken Sie [EXT], um das Untermenü zu verlassen. 13. Drücken Sie [EXT], um das Menü zu verlassen. Simulus – www.simulus.de... -
Seite 27: Funktionsmenü
1. Wählen Sie mit [UP] und [DN] den Menüpunkt Servomitten aus und bestätigen Sie mit [ENT]. 2. Wählen Sie mit [UP] und [DN] den gewünschten Kanal. 3. Stellen Sie mit [R] und [L] den gewünschten Wert ein. 4. Drücken Sie [EXT] und verlassen Sie das Menü. Simulus - www.simulus.de... -
Seite 28: Dual Rate- Und Exponential-Steuerweg
4. Drücken Sie den [DN] und wählen Sie mit [R] und [L] den Kurvenpunkt aus, für den Sie Einstellungen vornehmen möchten. 5. Drücken Sie [DN] und aktivieren (Aktiv) Sie den Kurvenpunkt mit [R] und [L]. 6. Drücken Sie [DN] und legen Sie mit [R] und [L] den Ausgabewert fest. Simulus – www.simulus.de... -
Seite 29: Gasmischer
1. Wählen Sie mit [UP] und [DN] den Menüpunkt Pitchkurve und bestätigen Sie mit [ENT]. 2. Wählen Sie mit [UP] und [DN] einen Unterpunkt und nehmen Sie mit [R] und [L] die ge- wünschten Einstellungen vor. 3. Drücken Sie [EXT], um das Menü zu verlassen. Simulus - www.simulus.de... -
Seite 30: Programmmix
1. Wählen Sie mit [UP] und [DN] den Menüpunkt Sensorübersicht und bestätigen Sie mit [ENT]. HINWEIS: Wenn keine Verbindung zum Sensor besteht oder eine Signalstörung bzw. ein Sig- nalverlust vorliegt, steht statt der Daten Sperren im Display. 2. Drücken Sie [EXT], um das Menü zu verlassen. Simulus – www.simulus.de... -
Seite 31: Lehrer-Schüler
Drücken Sie [DN] und legen Sie mit [R] und [L] fest, mit welchem Schalter der Count- down aktiviert wird. 3. Drücken Sie [EXT], um das Menü zu verlassen. HINWEIS: Programmieren Sie den Timer so, dass dem Fluggerät nach Verstreichen der Zeit noch etwa 20-25% Energie-Restkapazität verbleiben. Simulus - www.simulus.de... -
Seite 32: Anhang
Regelt das Gasmischverhältnis, so dass auch bei größerem Luftwi- GASKURVE derstand die gleiche Drehzahl beibehalten werden kann. Bei Ausfall des Sendersignals wird das zuletzt empfangene Signal HOLD wiederholt, alle Servos behalten ihre Position bis das Sendersignal wieder empfangen wird. Simulus – www.simulus.de... -
Seite 33: Firmware Update
Computer einstecken. Halten Sie dann am Sender die Taste [EXT] gedrückt, wäh- rend Sie ihn einschalten. Das Update-Programm startet. Dieser Vorgang kann einige Minu- ten dauern. Unterbrechen Sie diesen Vorgang auf keinen Fall! HINWEIS: Weitere Informationen entnehmen Sie bitte der Anleitung auf CD. Simulus - www.simulus.de... -
Seite 34: Technische Daten
2,4 GHz DSSS Sendeleistung 100 mW Kanäle 10 (davon 6 Proportional-Kanäle) Ausgangsimpuls 1000 bis 2000 Ms (1500 Ms neutral) Stromaufnahme 220 mA Ausgangsleistung -5 dBm ~ 20 dBm Stromversorgung 8x AA-Akku oder 8x AA-Batterien Reichweite Ca. 2000 m Modellspeicher Simulus – www.simulus.de... -
Seite 35: Ihre Notizen
Ihre Notizen Simulus - www.simulus.de... - Seite 36 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 02.06.2015 – BS/AR//MR Simulus – www.simulus.de...
