Inhaltsverzeichnis Ihre neue Funk-Fernsteuerung DEVO-7 ................4 Lieferumfang ........................4 Wichtige Hinweise zu Beginn .................... 5 Sicherheitshinweise ......................5 Wichtige Hinweise zur Entsorgung ................... 5 Wichtige Hinweise zu Batterien und deren Entsorgung ............ 5 Konformitätserklärung ....................... 6 Produktdetails ........................7 Fernsteuerung ........................
Seite 3
Technische Daten ......................34 Ihre Notizen ........................35 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.simulus.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Semptec - www.semptec.com...
Ihre neue Funk-Fernsteuerung DEVO-7 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser universellen Funk-Fernsteuerung mit computergestützten Programmierfunktionen. Sie können sie zur Steuerung des Quadrocopters QR X350 einset- zen und für viele weitere Fahrzeuge und Fluggeräte, die mit einem passenden DeVention- Empfänger ausgestattet sind.
Wichtige Hinweise zu Beginn Sicherheitshinweise Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit da- rauf zugreifen können. Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Ach- tung Verletzungsgefahr! ...
Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-1155-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Funkanlagen- Richtlinie 2014/53/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz 31.01.2017 Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-1155 ein. Simulus – www.simulus.de...

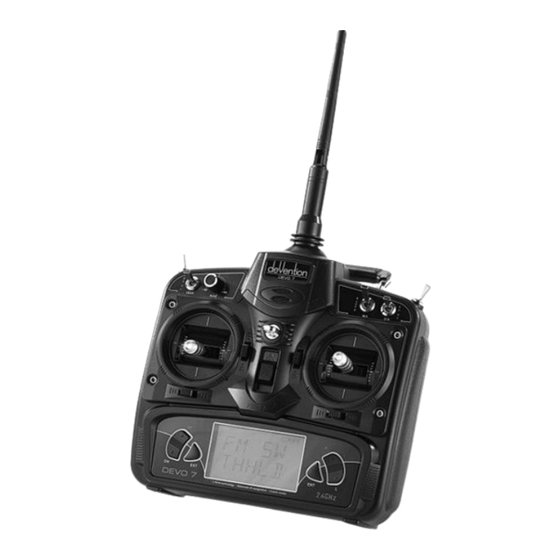

Produktdetails Der Sender wird im Werkzustand im Mode 2 ausgeliefert, d.h. Schub- und Gierfunktion be- finden sich auf dem linken Steuerknüppel. Nick- und Rollfunktion (die Richtungen, in die sich der schwebende Quadrocopter in Bewegung setzt) befindet sich auf dem rechten Steuer- knüppel.
Fernsteuerung Antenne Drehregler für Zusatzkanal [AUX 2] Kippschalter für die Zusatzfunktion Gasvorwahl [HOLD/TRN] Kippschalter für Zusatzkanal [GEAR] Öse für den Umhängeriemen Trimm-Schieber für Schub-Funktion (Schub/Gas/Throttle) Linker Steuerknüppel: Schub- und Gierfunktion Simulus – www.simulus.de...
Seite 9
Trimm-Schieber für Gier-Funktion (Gier/Seitenruder/Yaw) Wahltaste [UP/DN]: Im Menü auf-/abwärts bewegen Taste [EXT] zum Verlassen des Menüs LCD-Display Taste [ENT] zum Öffnen eines Menüs/Anwählen einer Funktion Wahltaste [R/L]: Im Menü nach rechts/links bewegen Trimm-Schieber für Roll-Funktion (Roll/Querruder/Roll) Ein/Aus-Schalter Rechter Steuerknüppel: Roll- und Nick (Pitch-) Funktion Trimm-Schieber für Nick-Funktion (Nick/Höhenruder/Pitch) Kippschalter für Zusatzfunktion Dual Rate [D/R] Kippschalter für Zusatzfunktion IOC [FMOD]...
Seite 10
DSC-Buchse zum Anschluss an einen PC-Flugsimulator CHG-Buchse zum Laden eingelegter NiMH-Akkus Batteriefach-Abdeckung Simulus – www.simulus.de...
Display Timer zur Überwachung der Motorlaufzeit Trimm-Anzeige für Schubfunktion/Gas/Throttle Trimm-Anzeige für Gierfunktion/Seitenruder/Yaw Trimm-Anzeige für Rollfunktion/Querruder/Aileron Schub-Wert/Modell-Name im Wechsel Trimm-Anzeige für Nickfunktion/Höhenruder/Elevator Batterie-Anzeige Semptec - www.semptec.com...
Halten Sie Ladezeiten, Ströme und Spannungen ein, die auf den Akkus ange- geben sind. Halten Sie Ladezeiten, Ströme und Spannungen ein, die auf den Akkus angegeben sind. Laden Sie mit max. 50 mA Ladestrom. Der Plus-Pol muss an dem Ladestecker auf dem inneren Kontakt liegen. Simulus – www.simulus.de...
Verwendung Ein- und Ausschalten Beachten Sie beim Einschalten der Steuerung immer die Reihenfolge: Immer zuerst den Sender einschalten, dann den Empfänger. Schieben Sie die Ein/Aus-Taste nach oben. HINWEIS: Legen Sie vor dem Einschalten alle Schalter auf 0 und stellen Sie den Gas-Knüppel auf die unterste Position.
7. Der Copter reagiert nun auf den MIX-Schalter. Schaltstellung: Manuell: Ohne GPS-Unterstützung, manuelle Steuerung. Position Hold: GPS unterstütztes Halten/ Parken der aktuellen Position. Coming home: Der Multikopter steuert eigenständig zum Startplatz zurück und landet dort. Simulus – www.simulus.de...
Gimbalsteuerung auf AUX2-Regler programmieren Die Gimbalsteuerung ist im Copter intern auf FLAP gelegt. Die Taste FLAP gibt es nicht, daher muss es auf einen der verfügbaren Schalter programmiert werden. Gehen Sie dabei wie folgt vor: 1. Drücken Sie die ENT-Taste. 2.
IOC deaktiviert ist Empfänger an Sender binden (BIND) Wenn Sie Ihre DEVO-7 zusammen im Paket mit einem Quadrocopter erworben haben, kön- nen Sie diesen Schritt im Normalfall auslassen, der Empfänger ist dann bereits an den Sen- der gebunden. Im Display erscheint dann ein Kürzel des Modell-Namens, z.B. QR350.
Datensatz in einem frei benennbaren Modellspeicher ablegen. HINWEIS: Im Auslieferungszustand befindet sich im Modellspeicher Nr.1 der Quadrocopter Simulus QR X350. Wenn Sie vor dem Betrieb eines Modells den zugehörigen Speicher aufrufen möchten, ge- hen Sie so vor: Semptec - www.semptec.com...
Teil. Wenn Sie beide Teile gegeneinander verdrehen, kön- nen Sie die Verschraubung lösen. Drehen Sie jetzt beide Teile zusammen auf der Knüppelachse hinein oder heraus. Bei Er- reichen der gewünschten Länge schrauben Sie beide Teile wieder gegeneinander, so dass sie fest sitzen. Simulus – www.simulus.de...
„Lehrer“-Gerät jederzeit die Kontrolle übernehmen und die Fluglage stabilisieren, wenn der „Schüler“ in Schwierigkeiten geraten sollte. Sie benötigen eine zweite DEVO-7 Fernsteuerung und das beiliegende DSC-Kabel mit zwei Klinkensteckern (3,5 mm) an den Enden für den Lehrer-Schüler-Betrieb. 1. Übertragen Sie das Schüler-Modell auf die Fernsteuerung des Lehrers (siehe Modell- Menü...
Stellen Sie mit [R] und [L] den gewünschten Signalton ein und bestätigen Sie mit [ENT]. 5. Drücken Sie [EXT], um das Menü zu verlassen. 3 Steuerknüppel-Modus (STMOD) Hier können Sie verschiedene Steuerknüppel-Modi einstellen. Es stehen vier Modi zur Aus- wahl (Werkseinstellung Modus 2): Simulus – www.simulus.de...
1. Wählen Sie mit [UP] und [DN] das Untermenü STMOD aus und bestätigen Sie mit [ENT]. 2. Wählen Sie mit [R] und [L] den gewünschten Modus aus. 3. Drücken Sie [EXT], um das Menü zu verlassen. 4 Steuerknüppel kalibrieren (CALIB) Hier können Sie bei Bedarf die Knüppelwege kalibrieren.
5. Drücken Sie [EXT], um das Menü zu verlassen. 4 Modell übertragen (TRANS) Hier können Sie einen Modellspeicher Ihres Senders auf einen anderen Sender (DEVO-7) übertragen. 1. Wählen Sie mit [UP] und [DN] das Untermenü TRANS aus und bestätigen Sie mit [ENT].
3. Wählen Sie mit [R] und [L] YES (Daten empfangen) oder NO (Daten nicht empfangen) und bestätigen Sie mit [ENT]. 4. Auf dem Display erscheint LINK und Sie erhalten eine Mitteilung, wenn die Daten empfan- gen worden sind. 5. Wählen Sie anschließend mit [R] und [L] den Modellplatz aus, auf dem diese Daten ge- speichert werden sollen und bestätigen Sie mit [ENT].
COMM ist der Normal Mode und entspricht der Werkeinstellung. Alle Trimmungen sind hier Flight Mode übergreifend. FMOD sorgt dafür, dass man bei in jedem Flight Mode die Trimmung einzeln aus- wählen kann. Throttle Hold Schalter (HLDSW) Simulus – www.simulus.de...
1. Wählen Sie mit [R] und [L] das Untermenü INPUT und bestätigen Sie mit [ENT]. 2. Wählen Sie mit [UP] und [DN] die Option HLDSW aus. Wählen Sie mit [R] und [L] den Schalter aus, auf den die Funktion gelegt werden soll. BEISPIEL: Wenn Sie die Funktion Throttle Hold (Motor aus) auf den Schalter [HOLD] legen, können Sie den Motor unabhängig von Steuerknüppel oder Flight Mode Switch...
1. Wählen Sie mit [UP] und [DN] den Menüpunkt FIXID und bestätigen Sie mit [ENT]. 2. Wählen Sie mit [R] und [L], ob die Funktion aktiviert (ON) oder deaktiviert (OFF) werden soll. 3. Drücken Sie [UP] oder [DN] um das ID-Einstellungsmenü aufzurufen und bestätigen Sie mit [ENT]. Simulus – www.simulus.de...
4. Mit [R] und [L] bestimmen Sie die Zahl, mit [UP] und [DN] springen Sie zur nächsten oder vorherigen Ziffer. Bestätigen Sie die ID mit [ENT]. 5. Wählen Sie mit [R] und [L] die Option YES und bestätigen Sie mit [ENT], um den Bin- dungsprozess zu starten.
Display erscheint SRVHD. 2. Wählen Sie mit [R] und [L], ob die Funktion aktiviert (YES) oder deaktiviert (NO) werden soll und bestätigen Sie mit [ENT]. Es werden drei Flugmodelle zur Option gestellt: NORM, ST1 und ST2. Simulus – www.simulus.de...
3. Wählen Sie [R] und [L] das gewünschte Flugmodell. 4. Drücken Sie [DN] und wählen Sie mit [R] und [L], ob die Funktion EXP aktiviert (ON) oder deaktiviert (OFF) werden soll und bestätigen Sie mit [ENT]. 5. Drücken Sie [DN] um das Einstellungsmenü der 7-Punkt-Gaskurve aufzurufen. Im Einstel- lungsmenü...
Hier können Sie den aktuellen Status und die Position der Kanalausgänge sehen. 1. Wählen Sie mit [UP] und [DN] den Menüpunkt MONIT aus und bestätigen Sie mit [ENT]. 2. Wählen Sie mit [UP] und [DN] einen Kanalausgang. Simulus – www.simulus.de...
3. Drücken Sie [EXT], um das Menü zu verlassen. 12 Failsafe-Notfallplan (SAFE) Hier können Sie für alle Kanäle eine Servosicherheitseinstellung einprogrammieren, die au- tomatisch angefahren wird, wenn eine Funktionsstörung im Empfang (z.B. schwacher Funk- empfang oder unzureichende Batterieleistung) auftritt. 1. Wählen Sie mit [UP] und [DN] den Menüpunkt SAFE aus und bestätigen Sie mit [ENT]. 2.
Der Kreisel rastet bei einem bestimmten Ziel ein, merkt sich eine be- LOCK stimmte Flugrichtung. Elektronische Möglichkeit zur Mischung zweier Signale mit unter- MISCHER schiedlichen Frequenzen. Regelt das Gasmischverhältnis, so dass auch bei größerem Luftwi- GASKURVE derstand die gleiche Drehzahl beibehalten werden kann. Simulus – www.simulus.de...
Bei Ausfall des Sendersignals wird das zuletzt empfangene Signal HOLD wiederholt, alle Servos behalten ihre Position bis das Sendersignal wieder empfangen wird. AUTOROTA- Antriebsloser Gleitflug eines Helikopters, bei dem die Rotorblätter TION bei kleinem negativen Pitch weiterdrehen. Firmware Update Die Fernsteuerung kann über den Mini-USB-Port eine neue Firmware aufgespielt bekom- men.
