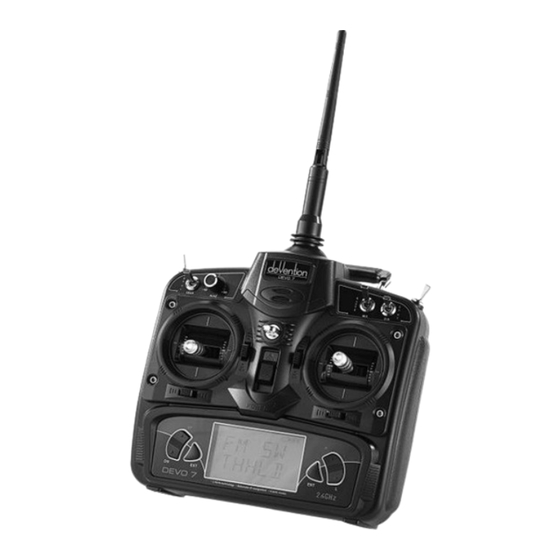

Simulus DEVO-7 Bedienungsanleitung

Funk-fernsteuerung für quadrocopter und rc-fahrzeuge
Vorschau ausblenden Andere Handbücher für DEVO-7:
Inhaltsverzeichnis

Werbung

DE
Funk-Fernsteuerung DEVO-7
Für Quadrocopter und RC-Fahrzeuge
Bedienungsanleitung
NX-1155-675

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Simulus DEVO-7

  • Seite 1 Funk-Fernsteuerung DEVO-7 Für Quadrocopter und RC-Fahrzeuge Bedienungsanleitung NX-1155-675...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Ihre neue Funk-Fernsteuerung DEVO-7 ................4 Lieferumfang ........................4 Wichtige Hinweise zu Beginn .................... 5 Sicherheitshinweise ......................5 Wichtige Hinweise zur Entsorgung ................... 5 Wichtige Hinweise zu Batterien und deren Entsorgung ............ 5 Konformitätserklärung ....................... 6 Produktdetails ........................7 Fernsteuerung ........................
  • Seite 3 Technische Daten ......................34 Ihre Notizen ........................35 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.simulus.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Semptec - www.semptec.com...
  • Seite 4: Ihre Neue Funk-Fernsteuerung Devo-7

    Ihre neue Funk-Fernsteuerung DEVO-7 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser universellen Funk-Fernsteuerung mit computergestützten Programmierfunktionen. Sie können sie zur Steuerung des Quadrocopters QR X350 einset- zen und für viele weitere Fahrzeuge und Fluggeräte, die mit einem passenden DeVention- Empfänger ausgestattet sind.
  • Seite 5: Wichtige Hinweise Zu Beginn

    Wichtige Hinweise zu Beginn Sicherheitshinweise  Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes ver- traut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können.  Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Ach- tung Verletzungsgefahr! ...
  • Seite 6: Konformitätserklärung

    Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-1155 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU und der R&TTE-Richtlinie 99/5/EG befindet. Leiter Qualitätswesen Dipl. Ing. (FH) Andreas Kurtasz 13. 05. 2015 Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-1155 ein. Simulus – www.simulus.de...
  • Seite 7: Produktdetails

    Produktdetails Der Sender wird im Werkzustand im Mode 2 ausgeliefert, d.h. Schub- und Gierfunktion be- finden sich auf dem linken Steuerknüppel. Nick- und Rollfunktion (die Richtungen, in die sich der schwebende Quadrocopter in Bewegung setzt) befindet sich auf dem rechten Steuer- knüppel.
  • Seite 8: Fernsteuerung

    Fernsteuerung Antenne Drehregler für Zusatzkanal [AUX 2] Kippschalter für die Zusatzfunktion Gasvorwahl [HOLD/TRN] Kippschalter für Zusatzkanal [GEAR] Öse für den Umhängeriemen Trimm-Schieber für Schub-Funktion (Schub/Gas/Throttle) Linker Steuerknüppel: Schub- und Gierfunktion Simulus – www.simulus.de...
  • Seite 9 Trimm-Schieber für Gier-Funktion (Gier/Seitenruder/Yaw) Wahltaste [UP/DN]: Im Menü auf-/abwärts bewegen Taste [EXT] zum Verlassen des Menüs LCD-Display Taste [ENT] zum Öffnen eines Menüs/Anwählen einer Funktion Wahltaste [R/L]: Im Menü nach rechts/links bewegen Trimm-Schieber für Roll-Funktion (Roll/Querruder/Roll) Ein/Aus-Schalter Rechter Steuerknüppel: Roll- und Nick (Pitch-) Funktion Trimm-Schieber für Nick-Funktion (Nick/Höhenruder/Pitch) Kippschalter für Zusatzfunktion Dual Rate [D/R] Kippschalter für Zusatzfunktion IOC [FMOD]...
  • Seite 10 DSC-Buchse zum Anschluss an einen PC-Flugsimulator CHG-Buchse zum Laden eingelegter NiMH-Akkus Batteriefach-Abdeckung Simulus – www.simulus.de...
  • Seite 11: Display

    Display Timer zur Überwachung der Motorlaufzeit Trimm-Anzeige für Schubfunktion/Gas/Throttle Trimm-Anzeige für Gierfunktion/Seitenruder/Yaw Trimm-Anzeige für Rollfunktion/Querruder/Aileron Schub-Wert/Modell-Name im Wechsel Trimm-Anzeige für Nickfunktion/Höhenruder/Elevator Batterie-Anzeige Semptec - www.semptec.com...
  • Seite 12: Inbetriebnahme

    Halten Sie Ladezeiten, Ströme und Spannungen ein, die auf den Akkus ange- geben sind. Halten Sie Ladezeiten, Ströme und Spannungen ein, die auf den Akkus angegeben sind. Laden Sie mit max. 50 mA Ladestrom. Der Plus-Pol muss an dem Ladestecker auf dem inneren Kontakt liegen. Simulus – www.simulus.de...
  • Seite 13: Verwendung

    Kontrolle geraten und beschädigt werden. Empfänger an Sender binden (BIND) Wenn Sie Ihre DEVO-7 zusammen im Paket mit einem Quadrocopter erworben haben, kön- nen Sie diesen Schritt im Normalfall auslassen, der Empfänger ist dann bereits an den Sen- der gebunden.
  • Seite 14: Senderspeicher Aufrufen

    Datensatz in einem frei benennbaren Modellspeicher ablegen. HINWEIS: Im Auslieferungszustand befindet sich im Modellspeicher Nr.1 der Quadrocopter Simulus QR X350. Wenn Sie vor dem Betrieb eines Modells den zugehörigen Speicher aufrufen möchten, ge- hen Sie so vor: 1. Drücken Sie [ENT], um das Hauptmenü aufzurufen.
  • Seite 15: Funktionskontrolle

    Funktionskontrolle Führen Sie vor jedem Flug einen Funktionstest durch:  Sind alle Batterien/Akkus voll?  Haben Sie den richtigen Modellspeicher aufgerufen?  Stehen alle Schalter für Zusatzfunktionen in der richtigen Position?  Überprüfen Sie alle Steuerfunktionen, während das Modell noch auf dem Boden steht. HINWEIS: Da ein Quadrocopter nur durch Drehzahl-Unterschiede der Motoren gesteuert wird, benötigen Sie bei Modellen dieser Art eine geringe Motorendrehzahl für die Über-...
  • Seite 16: Lehrer-Schüler-Modus

    „Lehrer“-Gerät jederzeit die Kontrolle übernehmen und die Fluglage stabilisieren, wenn der „Schüler“ in Schwierigkeiten geraten sollte. Sie benötigen eine zweite DEVO-7 Fernsteuerung und das beiliegende DSC-Kabel mit zwei Klinkensteckern (3,5 mm) an den Enden für den Lehrer-Schüler-Betrieb. 1. Übertragen Sie das Schüler-Modell auf die Fernsteuerung des Lehrers (siehe Modell- Menü...
  • Seite 17: Menü-Übersicht

    Menü-Übersicht Bitte beachten Sie zu dieser Liste der einstellbaren Senderoptionen: Zum Betrieb des Quadrocopters QR X350 sind alle nötigen Einstellungen bereits im zugehörigen Datensatz Modell Nr.1 gespeichert. Die meisten dieser Einstellungen benötigen Sie nur, wenn Sie weitere Modelle mit dem Sen- der steuern möchten.
  • Seite 18: Steuerknüppel-Modus (Stmod)

    5. Bestätigen Sie nun mit [ENT] das blinkende STOP. War die Kalibrierung erfolgreich, erscheint SUCCE im Display. Erscheint die Meldung ERROR, wiederholen Sie die Schritte bis die Kalibrierung erfolg- reich ist. 6. Drücken Sie [EXT], um das Menü zu verlassen. Simulus – www.simulus.de...
  • Seite 19: Software Version (About)

    5 Software Version (ABOUT) Hier wird die aktuell installierte Software angezeigt. 1. Wählen Sie mit [UP] und [DN] das Untermenü ABOUT und bestätigen Sie mit [ENT]. Die Software-Version wird im Display angezeigt. 2. Drücken Sie [EXT], um das Menü zu verlassen. Modell-Menü...
  • Seite 20: Modell Übertragen (Trans)

    4 Modell übertragen (TRANS) Hier können Sie einen Modellspeicher Ihres Senders auf einen anderen Sender (DEVO-7) übertragen. 1. Wählen Sie mit [UP] und [DN] das Untermenü TRANS aus und bestätigen Sie mit [ENT]. 2. Wählen Sie mit [R] und [L] das Modell aus, das Sie übertragen möchten und bestätigen Sie mit [ENT].
  • Seite 21: Flugtyp Auswahl (Type)

    7 Flugtyp Auswahl (TYPE) Hier können Sie den Flugtyp wählen: Hubschrauber (HELI) oder Flugzeug (AERO). 1. Wählen Sie mit [UP] und [DN] das Untermenü TYPE und bestätigen Sie mit [ENT]. 2. Wählen Sie mit [UP] und [DN] den gewünschten Flugtyp aus (HELI für Hubschrauber, AERO für Flugzeuge).
  • Seite 22: Zusatz-Schalter: Funktionszuweisung (Outpu)

    4. Drücken Sie [UP] und wählen Sie mit [R] und [L] den Schalter aus. 5. Drücken Sie [DN], bis Sie zum nächsten Menüpunkt gelangen. BEISPIEL: Die Schalterbelegung bei einem Helikopter könnte so aussehen: Flight Mode=FMD, Throttle Hold=HOLD, Gear=Fahrwerk (oder ausschalten mit INH), AUX2=Gyro Sensibilität, D/R=Dual Rate für Taumelscheibe und Heck Simulus – www.simulus.de...
  • Seite 23: Taumelscheiben-Oder Tragflächen-Typ (Wing/Swash)

     AUX 2 1. Wählen Sie mit [UP] und [DN] den Menüpunkt AUX2. 2. Wählen Sie mit [R] und [L] den Schalter (FMD, MIX, D/R, HOLD, GEAR, TRN, AUX2) aus, mit dem AUX2 gesteuert werden soll. 3. Wählen Sie mit [UP] und [DN] den nächsten Menüpunkt und stellen Sie mit [R] und [L] ein, ob die Funktion aktiviert (ACT) oder deaktiviert (INH) werden soll.
  • Seite 24: Sendeleistung Einstellen (Ampli)

    6. Nach erfolgreicher Bindung kehren Sie automatisch ins Modell-Menü zurück. Gehen Sie bei der Löschung einer fixierten ID vor wie in „Empfänger an Sender binden“ beschrieben. Stellen Sie anschließend im Sender die FIXID auf OFF und verlassen Sie mit [EXT] das Menü. Simulus – www.simulus.de...
  • Seite 25: Funktions-Menü

    Funktions-Menü Hier können Sie benutzerdefinierte Anpassungen ausgewählter Modelle vornehmen. Wählen Sie mit [UP] und [DN] den Menüpunkt FUNCTION und bestätigen Sie mit [ENT]. 1 Funktions-/Servoumkehr (REWSV) Hier können Sie verschiedene Schalter, so wie Gas- und Servofunktionen umkehren. 1. Wählen Sie mit [UP] und [DN] den Menüpunkt REWSV und bestätigen Sie mit [ENT]. 2.
  • Seite 26: Dual Rate- Und Exponential-Steuerweg Einstellen (Drexp)

    5. Drücken Sie [DN] um das Einstellungsmenü der 7-Punkt-Gaskurve aufzurufen. Im Einstel- lungsmenü der 7-Punkt-Gaskurve stehen Ihnen folgende Optionen zur Auswahl: P-L, P- 1, P-2, P-M, P-3, P-4 und P-H. Wählen Sie mit [R] und [L] einen Kurvenpunkt aus. 6. Drücken Sie [DN]. Simulus – www.simulus.de...
  • Seite 27: Gaskurve Mit Anderen Funktionen Mischen (Mixth)

    7. Stellen Sie mit [R] und [L] den gewünschten Wert bei OUTPU ein und bestätigen Sie mit [ENT]. Drücken Sie [UP], um einen neuen Kurvenpunkt zu wählen. 8. Drücken Sie [EXT], um das Menü zu verlassen. 7 Gaskurve mit anderen Funktionen mischen (MIXTH) Hier können Sie NICK, ROLL und HECKROTOR in die Gaskurve zu mischen.
  • Seite 28: Pitch-Kurve Einstellen (Ptcrv)

    13. Wählen Sie mit [R] und [L], ob die Funktion aktiviert (ACT) oder deaktiviert (INH) sein soll. 14. Drücken Sie [EXT], um das Menü zu verlassen. HINWEIS: Diese Einstellungen kommen hauptsächlich bei Flächenmodellen zum Einsatz, da Helikopter bereits die Swash Mix Programme nutzen können. Simulus – www.simulus.de...
  • Seite 29: Steuerwert-Anzeige (Monit)

    11 Steuerwert-Anzeige (MONIT) Hier können Sie den aktuellen Status und die Position der Kanalausgänge sehen. 1. Wählen Sie mit [UP] und [DN] den Menüpunkt MONIT aus und bestätigen Sie mit [ENT]. 2. Wählen Sie mit [UP] und [DN] einen Kanalausgang. 3.
  • Seite 30: Stoppuhr (Timer)

    6. Drücken Sie erneut [UP], um den Timer anzuhalten. 7. Drücken Sie [DN], um den Timer auf Null zurückzusetzen. HINWEIS: Programmieren Sie den Timer so, dass dem Fluggerät nach Verstreichen der Zeit noch etwa 20-25% Energie-Restkapazität verbleiben. Simulus – www.simulus.de...
  • Seite 31: Anhang

    Anhang Begriffserklärungen Rotationsbewegung um die Querachse. „NICK geben“: Helikopter kippt nach vorne. NICK „NICK ziehen“: Helikopter kippt nach hinten. Rotationsbewegung um die Längsachse. „ROLL links“: Helikopter kippt nach links. ROLL „ROLL rechts“: Helikopter kippt nach rechts. Rotationsbewegung um die Hochachse. „Gier links“: Helikopter entgegen dem Uhrzeigersinn drehen GIER/HECK „Gier rechts“: Helikopter im Uhrzeigersinn drehen...
  • Seite 32 AUTOROTA- Antriebsloser Gleitflug eines Helikopters, bei dem die Rotorblätter TION bei kleinem negativen Pitch weiterdrehen. Simulus – www.simulus.de...
  • Seite 33: Firmware Update

    Firmware Update Die Fernsteuerung kann über den Mini-USB-Port eine neue Firmware aufgespielt bekom- men. Wenn der Hersteller eine aktuellere Firmware als die momentan installierte anbietet, dann laden Sie die Datei auf Ihren Computer herunter. Entpacken Sie sie und folgen Sie den Hinweisen in der Online-Benutzerführung.
  • Seite 34: Technische Daten

    Technische Daten Frequenz 2,4 GHz DSSSS Sendeleistung 100 mW Kanäle 7 (davon 5 Proportional-Kanäle) Ausgangsimpuls 1000 bis 2000 Ms (1500 Ms neutral) Stromaufnahme 230 mA Stromversorgung 8x AA-Akku oder 8x AA-Batterien Reichweite Ca. 1000 m Simulus – www.simulus.de...
  • Seite 35: Ihre Notizen

    Ihre Notizen Semptec - www.semptec.com...
  • Seite 36 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 02.06.2015 – BS/AR//MR Simulus – www.simulus.de...
