Montage und Anschluss VisuControl Easy II -
1. Montieren Sie den VisuControl Easy II auf der Hutschiene.
2. Verkabeln Sie den VisuControl Easy II laut Zeichnung.
Wire up the VisuControl Easy II as descripted in the circuit diagram.
3.
Schließen Sie den VisuControl Easy II am KNX Bus an.
4. Busspannungsversorgung zuschalten.
Switch on KNX power supply.

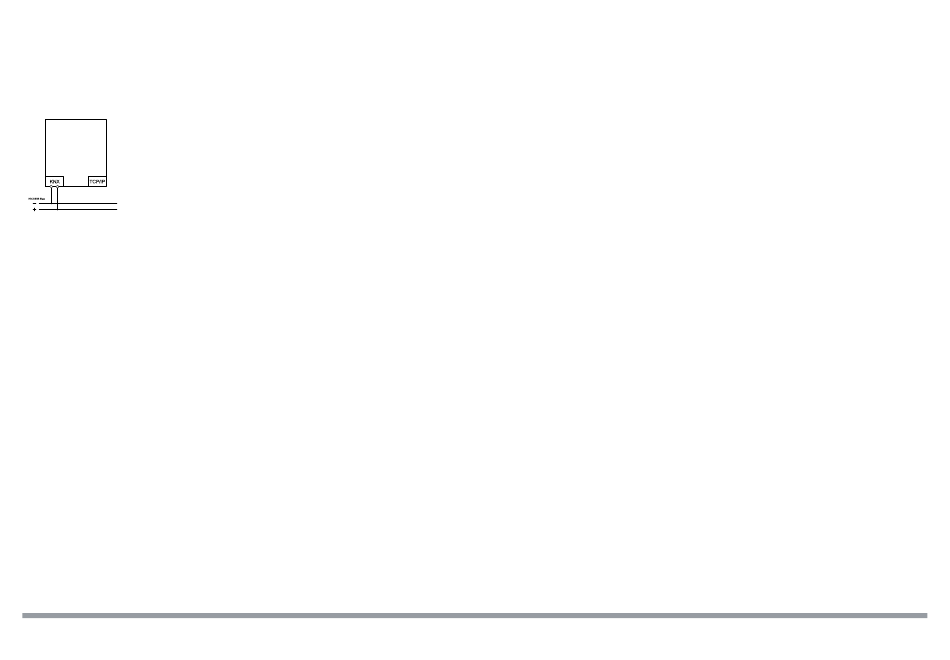

Anschlussbeispiel VC-EASY.03 -
Exemplary circuit diagram VC-EASY.03
MDT technologies GmbH
51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880
knx@mdt.de
www.mdt.de
•
•
Stand: 0623
Installation VisuControl Easy II
Place the VisuControl Easy II on DIN 35 mm rail.
Connect the VisuControl Easy II to the KNX bus.
Papiermühle 1
•
Beschreibung VisuControl Easy II -
Description VisuControl Easy II
Der Objektserver VisuControl Easy II dient der Visualisierung von aktuellen Gebäudezuständen und zur interaktiven Steuerung von
Gebäudefunktionen über eine Android- oder iOS-App. Er verbindet das KNX-Bussystem mit einem mobilen Android oder Apple Endgerät.
Die App zeigt beispielsweise die aktuellen Zustände der offenen Fenster, Temperaturen und Betriebszustände an. Die Ansicht kann nach
Funktionen und Bereichen sortiert und in zwei unterschiedlichen Designs (Schwarz und Weiß) dargestellt werden.
Der Objektserver VisuControl Easy II stellt automatisch für das jeweilige Endgerät Smartphone oder Tablet die benötigte Ansicht ein.
Die App unterstützt mehrere Objektserver. Integriert ist eine VPN-Unterstützung.
Die App VisuControl II für KNX ist kostenlos im Google Play Store und im Apple App Store erhältlich.
Der Objektserver VisuControl Easy II kann zusätzlich auch als IP Interface für die ETS verwendet werden.
Die Spannungsversorgung erfolgt über den KNX Bus.
Der MDT Objektserver ist zur festen Installation auf einer Hutprofilschiene in Verteilungen vorgesehen.
Die Montage muss in trockenen Innenräumen erfolgen.
The VisuControl Easy II object server is used for the visualisation of current building states and for the interactive control of building
functions via an Android or an iOS app. It connects the KNX bus system with mobile Android or Apple devices. The app shows, for example,
the current status of open windows, temperatures and operation. The user interface can be clearly arranged in functions and areas and
displayed in two design variations (black and white). The VisuControl Easy II object server automatically scales the user interface for the
respective smartphone or tablet. The app supports multiple object servers. VPN support is integrated.
The VisuControl II app for KNX is available free of charge in the Google Play Store and the Apple App Store.
The VisuControl Easy II object server can also be used as an IP interface for the ETS.
Power is supplied via the KNX bus.
The MDT object server is intended for fixed installation on a DIN rail in a distribution board.
The installation must be carried out in dry rooms.
Inbetriebnahme VisuControl Easy II
- Commissioning VisuControl Easy II
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de/Downloads.html
Note: Before commissioning please download application software at www.mdt.de/Downloads.html
Informationen zur KNX Secure Funktionalität werden im technischen Handbuch bereitgestellt.
Information on KNX Secure functionality is provided in the technical manual.
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters within the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den VisuControl Easy Object Server.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the VisuControl Easy object server.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After successful programming the red LED turns off.
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
