Anhang; Schnittstellenbefehle - Julabo MAGIO MS Originalbetriebsanleitung

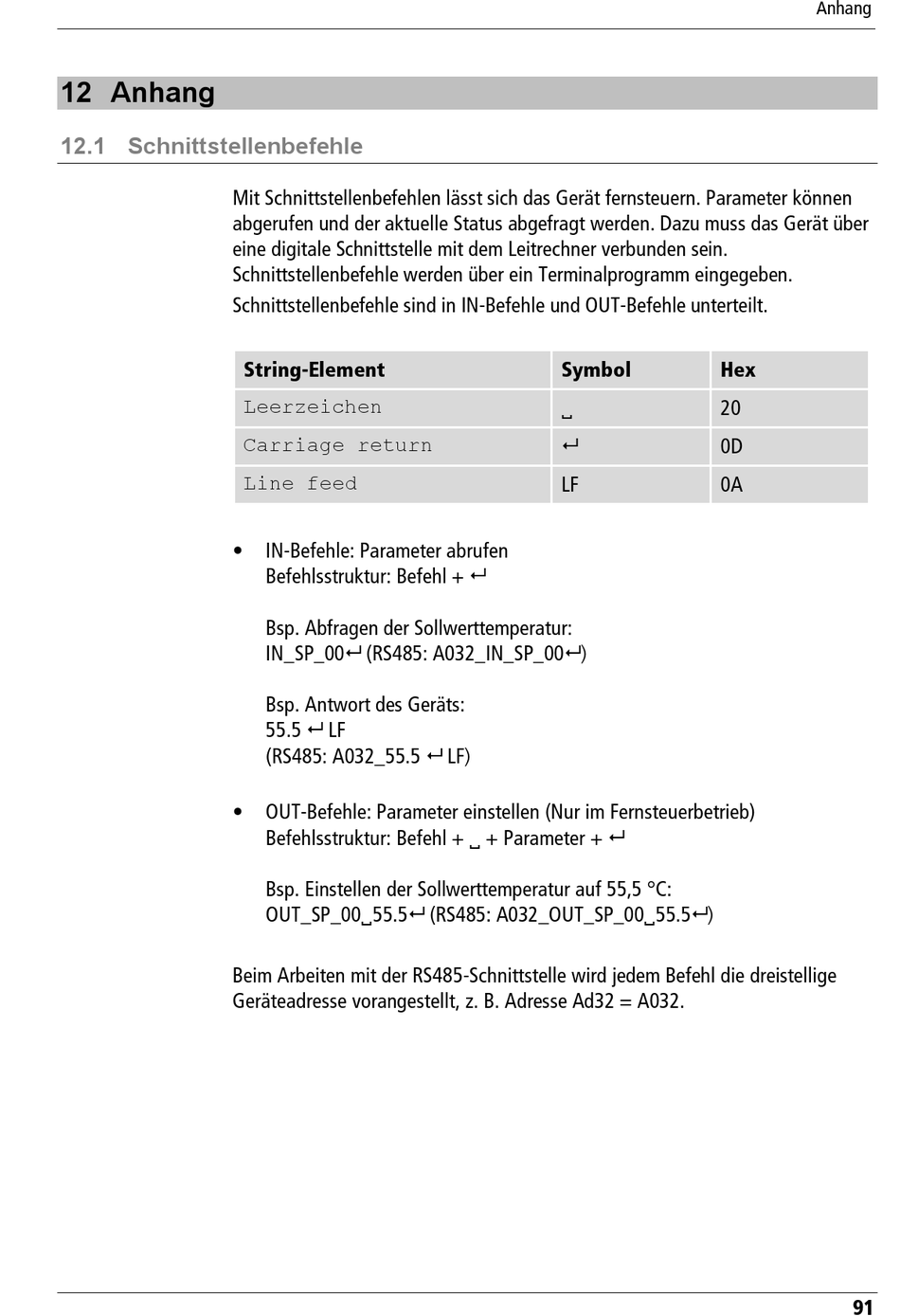

12 Anhang

12.1 Schnittstellenbefehle

Mit Schnittstellenbefehlen lässt sich das Gerät fernsteuern. Parameter können
abgerufen und der aktuelle Status abgefragt werden. Dazu muss das Gerät über
eine digitale Schnittstelle mit dem Leitrechner verbunden sein.
Schnittstellenbefehle werden über ein Terminalprogramm eingegeben.
Schnittstellenbefehle sind in IN-Befehle und OUT-Befehle unterteilt.
String-Element
Leerzeichen
Carriage return
Line feed
• IN-Befehle: Parameter abrufen
Befehlsstruktur: Befehl + 
Bsp. Abfragen der Sollwerttemperatur:
IN_SP_00 (RS485: A032_IN_SP_00 )
Bsp. Antwort des Geräts:
55.5  LF
(RS485: A032_55.5  LF)
• OUT-Befehle: Parameter einstellen (Nur im Fernsteuerbetrieb)
Befehlsstruktur: Befehl +  + Parameter + 
Bsp. Einstellen der Sollwerttemperatur auf 55,5 °C:
OUT_SP_0055.5 (RS485: A032_OUT_SP_0055.5 )
Beim Arbeiten mit der RS485-Schnittstelle wird jedem Befehl die dreistellige
Geräteadresse vorangestellt, z. B. Adresse Ad32 = A032.
Symbol Hex
 20
 0D
LF 0A
Anhang
91
