Charakterystyka Solarna (Tryb 2) - WITA Delta UP 70 PWM Serie Original Einbau- Und Betriebsanleitung

Instrukcja obsługi

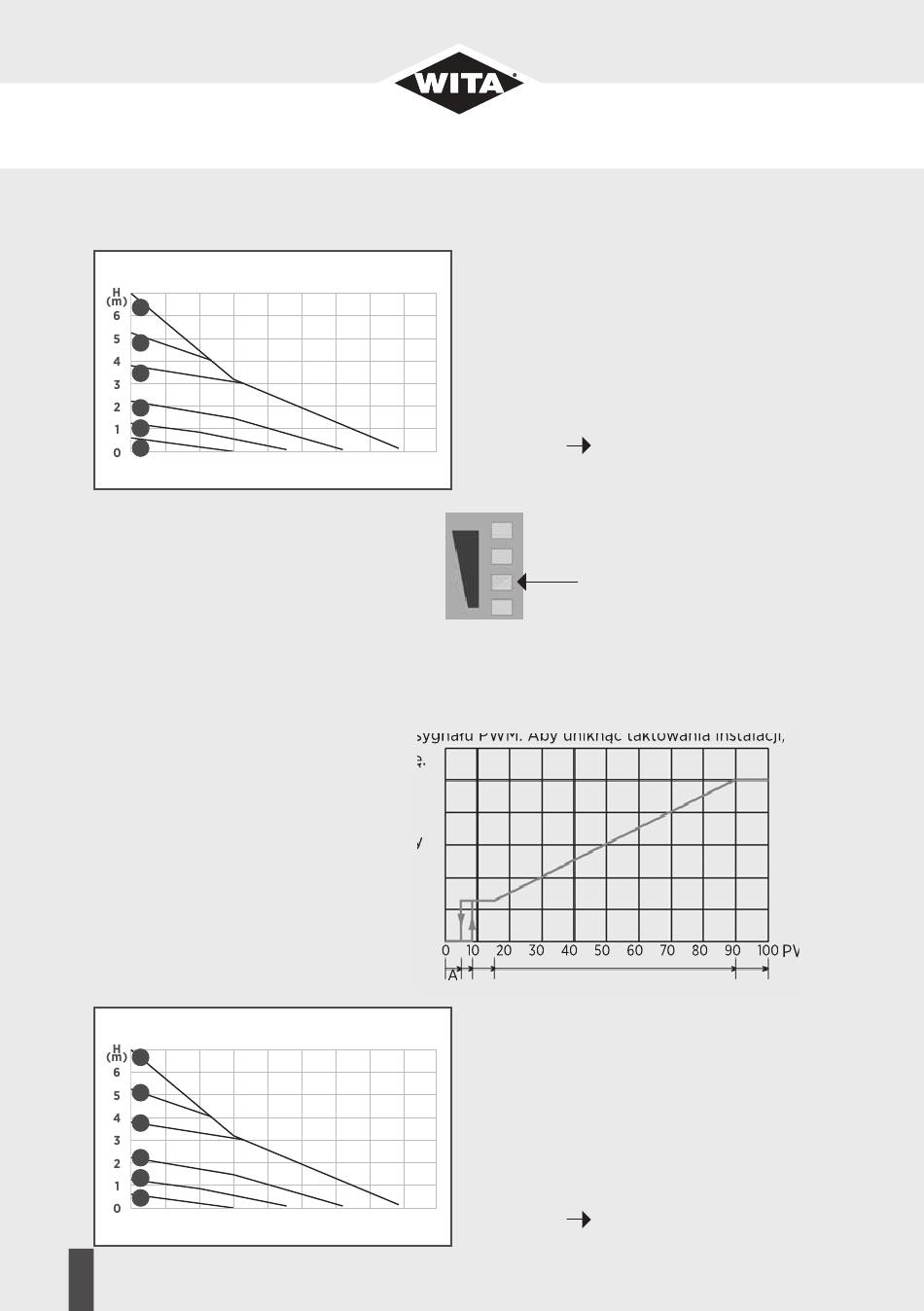

Wydajność pompy przy różnych sygnałach PWM:
Charakterystyka WITA Delta UP 70 PWM Tryb 1
A
B
C
D
E
F
0 1
8.2

Charakterystyka solarna (Tryb 2)

Przy wyłączonym sygnale PWM pompa znajduje się w stanie spoczynku. Dzięki temu
zagwarantowane jest, iż także w przypadku uszkodzonego regulatora lub przerwanego
przewodu przyłączeniowego zapobiega się przegrzaniu instalacji. Przy wzrastającym sygnale
PWM wzrasta liczba obrotów pompy. Na poniższej charakterystyce przedstawiono, w jaki
sposób pompa reaguje na różne poziomy sygnału PWM. Aby uniknąć taktowania instalacji,
charakterystyka w obszarze B ma histerezę.
A = tryb spoczynku WYŁ.
B = histereza WŁ. – WYŁ
C = min. liczba obrotów
D = zmienna liczba
obrotów MIN – MAX
E = max. liczba obrotów
Charakterystyka WITA Delta UP 70 PWM Tryb 2
A
B
C
D
E
F
0 1
32
WITA Delta UP 70 PWM-XX
2 3 4 Qm 3 /h
MAX
obroty
MIN
3
2 3 4 Qm /h
A < 10% PWM (Charakterystyka max.)
B 20% PWM
C 40% PWM
D 60% PWM
E 80% PWM
F 90% PWM (Charakterystyka min.)
100% PWM Pompa WYŁ.
dioda LED 2 miga
0 10 20 30 40 50
A B C D
A > 90% PWM (Charakterystyka max.)
B 80% PWM
C 60% PWM
D 40% PWM
E 20% PWM
F 10% PWM (Charakterystyka min.)
< 5% PWM Pompa WYŁ.
PWM (%)
60 70 80 90 100
E
