Niezbędny sygnał PWM musi odpowiadać następującym wymogom:

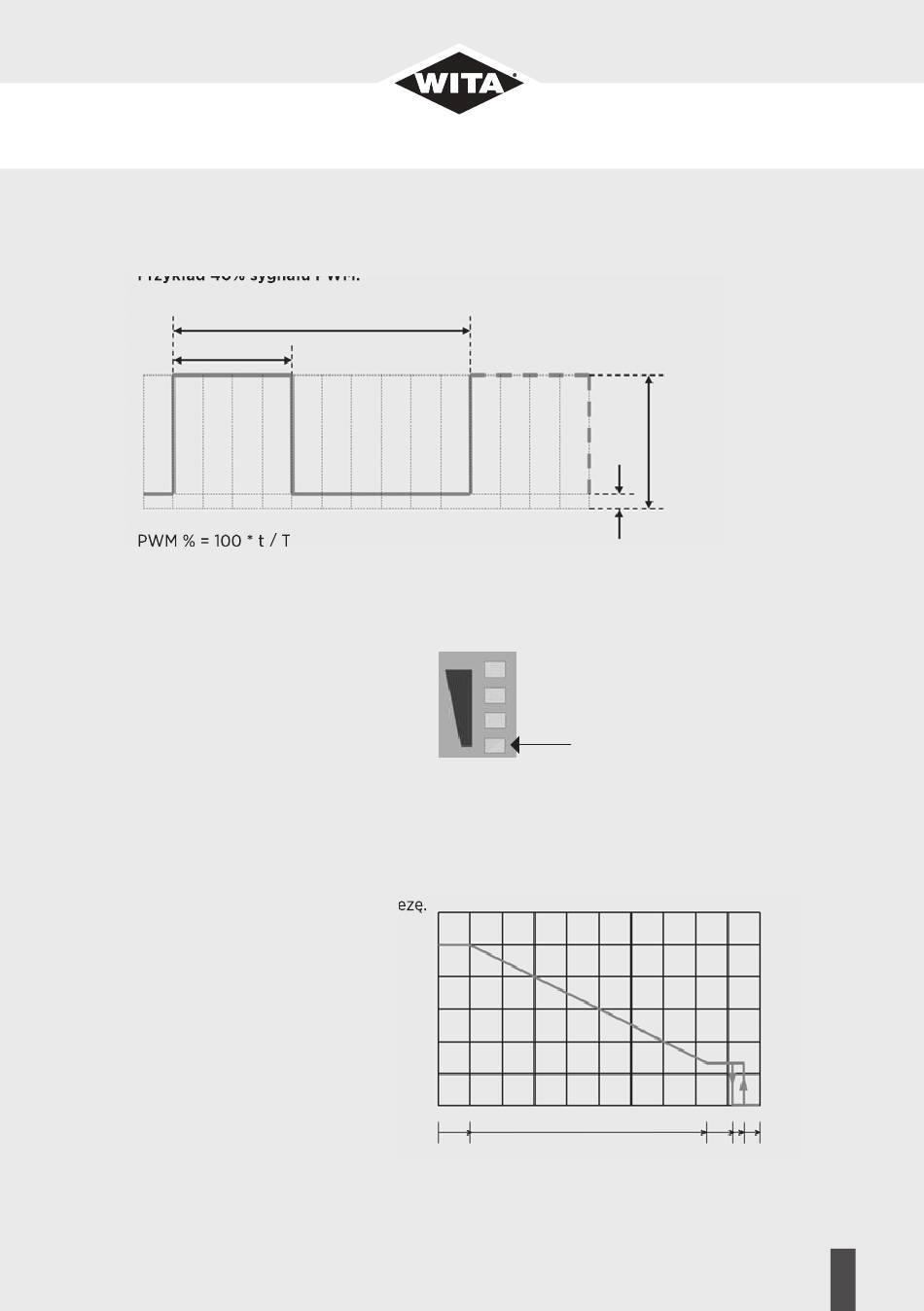

Przykład 40% sygnału PWM:
T = 1 ms (1 kHz)
t = 0,4 ms
PWM % = 100 * t / T
PWM % = 100 * 0,4 / 1 = 40 %
Dla T dopuszczalne są częstotliwości pomiędzy 100Hz i 1kHz.
8.1

Charakterystyka ogrzewania (Tryb 1)

Przy wyłączonym sygnale PWM pompa pracuje z maksymalną liczbą obrotów. Dzięki temu
zagwarantowane jest, iż także w przypadku uszkodzonego regulatora lub przerwanego
przewodu przyłączeniowego realizowany jest tryb awaryjny. Przy wzrastającym sygnale
PWM maleje liczba obrotów pompy. Na poniższej charakterystyce przedstawiono, w jaki
sposób pompa reaguje na różne poziomy sygnału PWM. Aby uniknąć taktowania instalacji,
charakterystyka w obszarze D ma histerezę.
A = max. liczba obrotów
B = zmienna liczba
obrotów MIN – MAX
C = min. liczba obrotów
D = histereza WŁ. – WYŁ.
E = tryb spoczynku WYŁ.
WITA Delta UP 70 PWM-XX
MAX
obroty
MIN
0 10 20
A
Instrukcja obsługi
4,5 – 15 V
≤ 1 V
dioda LED 1 miga
30 40 50 60 70 80
B
90 100 PWM (%)
C D E
