Installation
(Fortsetzung)
Pos. Bezeichnung
3
Mischgruppe (mit 3-Wege-Mischventil, Stellmotor, Sensoren, Verrohrung) zu Vitotrans 222
– bis 120 kW
– bis 240 kW
4
Vitotronic 200-H, Typ HK1S, HK1W, HK3S und HK3W
5
Hilfsschütz
6
Speichertemperatursensor
7
Zubringerpumpe (Verteiler)

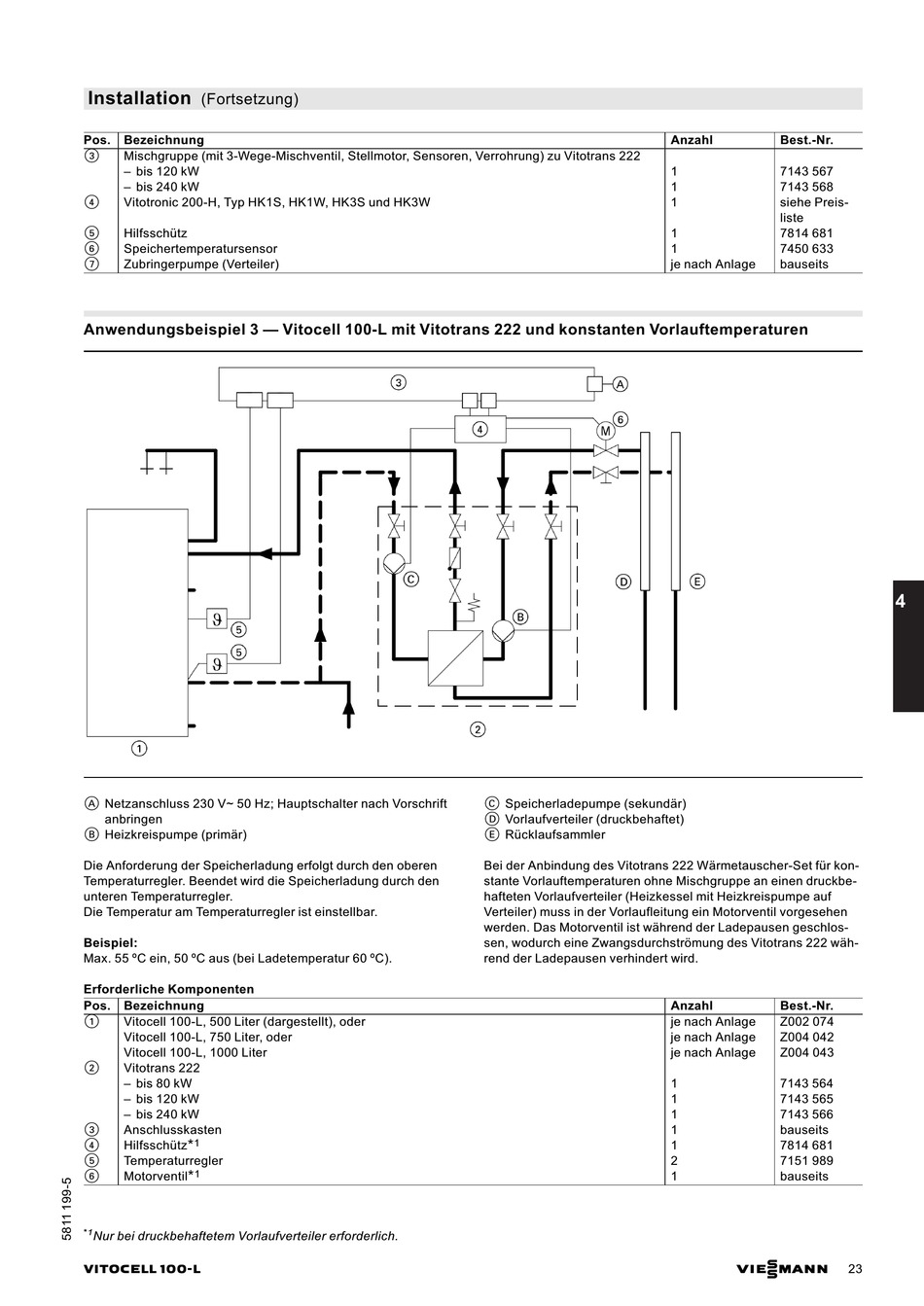

Anwendungsbeispiel 3 — Vitocell 100-L mit Vitotrans 222 und konstanten Vorlauftemperaturen
A Netzanschluss 230 V~ 50 Hz; Hauptschalter nach Vorschrift
anbringen
B Heizkreispumpe (primär)
Die Anforderung der Speicherladung erfolgt durch den oberen
Temperaturregler. Beendet wird die Speicherladung durch den
unteren Temperaturregler.
Die Temperatur am Temperaturregler ist einstellbar.
Beispiel:
Max. 55 ºC ein, 50 ºC aus (bei Ladetemperatur 60 ºC).
Erforderliche Komponenten
Pos. Bezeichnung
1
Vitocell 100-L, 500 Liter (dargestellt), oder
Vitocell 100-L, 750 Liter, oder
Vitocell 100-L, 1000 Liter
2
Vitotrans 222
– bis 80 kW
– bis 120 kW
– bis 240 kW
3
Anschlusskasten
4
*
1
Hilfsschütz
5
Temperaturregler
6
* 1
Motorventil
*1
Nur bei druckbehaftetem Vorlaufverteiler erforderlich.
VITOCELL 100-L
C Speicherladepumpe (sekundär)
D Vorlaufverteiler (druckbehaftet)
E Rücklaufsammler
Bei der Anbindung des Vitotrans 222 Wärmetauscher-Set für kon-
stante Vorlauftemperaturen ohne Mischgruppe an einen druckbe-
hafteten Vorlaufverteiler (Heizkessel mit Heizkreispumpe auf
Verteiler) muss in der Vorlaufleitung ein Motorventil vorgesehen
werden. Das Motorventil ist während der Ladepausen geschlos-
sen, wodurch eine Zwangsdurchströmung des Vitotrans 222 wäh-
rend der Ladepausen verhindert wird.
Anzahl Best.-Nr.
1 7143 567
1 7143 568
1 siehe Preis-
liste
1 7814 681
1 7450 633
je nach Anlage bauseits
Anzahl Best.-Nr.
je nach Anlage Z002 074
je nach Anlage Z004 042
je nach Anlage Z004 043
1 7143 564
1 7143 565
1 7143 566
1 bauseits
1 7814 681
2 7151 989
1 bauseits
