POWERADJUST 3
5.3. Leistungsausgang (Lüfter- oder Pumpenanschluss)
5.3.
5.3.
5.3.
Leistungsausgang (Lüfter- oder Pumpenanschluss)
Leistungsausgang (Lüfter- oder Pumpenanschluss)
Leistungsausgang (Lüfter- oder Pumpenanschluss)
Anschlussmöglichkeit für einen Lüfter oder eine Pumpe mit Tachosignalauswer-
tung. Die maximale Strombelastbarkeit bei 12 V ist 2,5 A (30 W Gesamtleistung),
mit optionalem Kühlkörper (nicht im Lieferumfang enthalten) 3,0 A / 36 W. Das
poweradjust 3 besitzt eine Übertemperatursicherung, so dass bei zu hoher Last au-
tomatisch eine Abschaltung erfolgt, um Schäden am poweradjust 3 zu vermeiden.
Ab einer Elektroniktemperatur von ca. 80 °C wird die Ausgangsleistung auf 100 %
gesetzt, um die interne Verlustleistung zu minimieren. Steigt die Temperatur den-
noch weiter, wird ab einer Temperatur von ca. 100 °C die Leistung auf 0 % gesetzt
und der Ausgang somit ausgeschaltet. In beiden Fällen aktiviert die Regelung den
manuellen Modus, bis Sie die Einstellungen über die aquasuite Software wieder
ändern oder bis zum nächsten Neustart des Gerätes.
Der Ausgang ist jedoch nicht kurzschlussfest!
Pinbelegung:
Pin 1 GND
Pin 2 0-12 V DC
Pin 3 Tachosignal
5.4.
5.4. USB
USB
5.4.
5.4.
USB
USB
Verbinden Sie diesen Anschluss mit einem freien internen USB-Anschluss Ihres
Mainboards. Achten Sie unbedingt auf korrekte Ausrichtung der Anschlussstecker!
Bei fehlerhaftem Anschluss kann das poweradjust 3 USB und/oder das Mainboard
Bei fehlerhaftem Anschluss kann das poweradjust 3 USB und/oder das Mainboard
Bei fehlerhaftem Anschluss kann das poweradjust 3 USB und/oder das Mainboard
Bei fehlerhaftem Anschluss kann das poweradjust 3 USB und/oder das Mainboard
und weitere Komponenten zerstört werden!
und weitere Komponenten zerstört werden! Beachten Sie beim Anschluss an das
und weitere Komponenten zerstört werden!
und weitere Komponenten zerstört werden!
Mainboard daher unbedingt auch die Pinbelegung der Steckverbinder auf dem
Mainboard. Hinweise finden Sie in der Betriebsanleitung des Mainboards.
Die USB-Verbindung dient zum Datenaustausch mit dem PC. Sie ist zum Betrieb
des Gerätes nicht zwingend erforderlich.

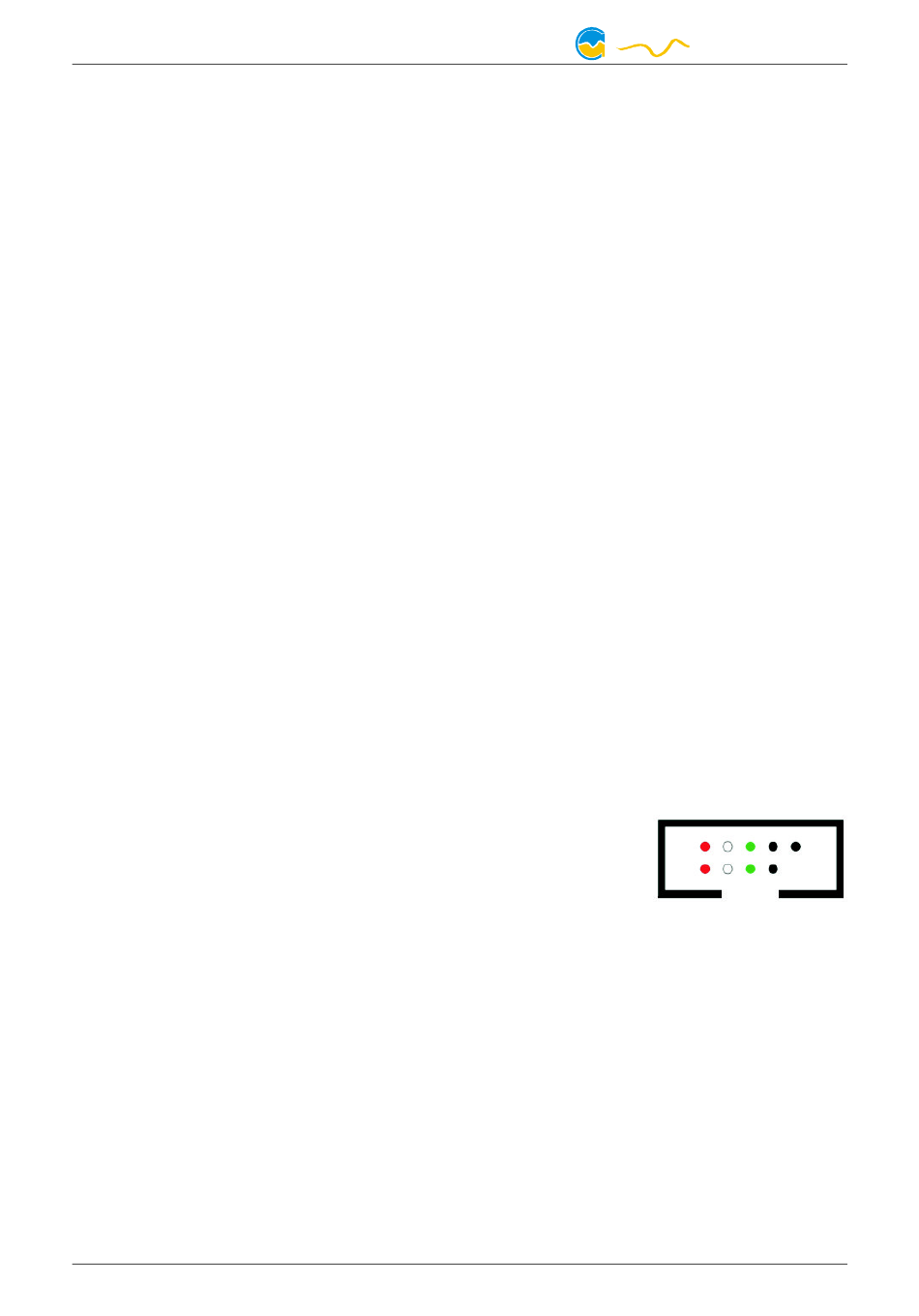

Der entsprechende Anschluss auf dem Mainboard ist meis-
tens eine neunpolige Stiftleiste mit zwei unabhängigen USB-
Ports. Beide Reihen mit 4/5 Pins können zum Anschluss ei-
nes USB-Gerätes verwendet werden. Die schwarzen Adern
müssen zur Seite mit dem fehlenden Pin ausgerichtet wer-
den, siehe Abbildung mit eingefärbten Pins.
Pinbelegung:
Pin 1 +5 V (rot)
Pin 2 D–
Pin 3 D+ (grün)
Pin 4 GND (schwarz)
Pin 5 nicht verbunden
5.5. aquabus 1/2
5.5.
5.5.
5.5.
aquabus 1/2
aquabus 1/2
aquabus 1/2
Anschluss zur Kommunikation mit anderen Geräten von Aqua Computer. Verwen-
den Sie ggf. das beiliegende Tachosignal/aquabus-Kabel zum Verbinden dieses
Anschlusses mit einem passenden Anschluss beispielsweise auf einem aquaero.
- 28 -
(weiß)
