4. 4. 4. 4. Montage

Montage

Befestigen Sie die poweradjust 3 Platine an einer geeigneten Position in Ihrem PC-

Gehäuse. Stellen Sie unbedingt sicher, dass die Platine keinen Kontakt zu Metall-

teilen oder anderen Komponenten den PCs hat, anderenfalls kann es zu Fehlfunk-

tionen kommen und das poweradjust 3 USB oder andere Komponenten zerstört

werden!

5. 5. 5. 5. Elektrische Anschlüsse

Elektrische Anschlüsse

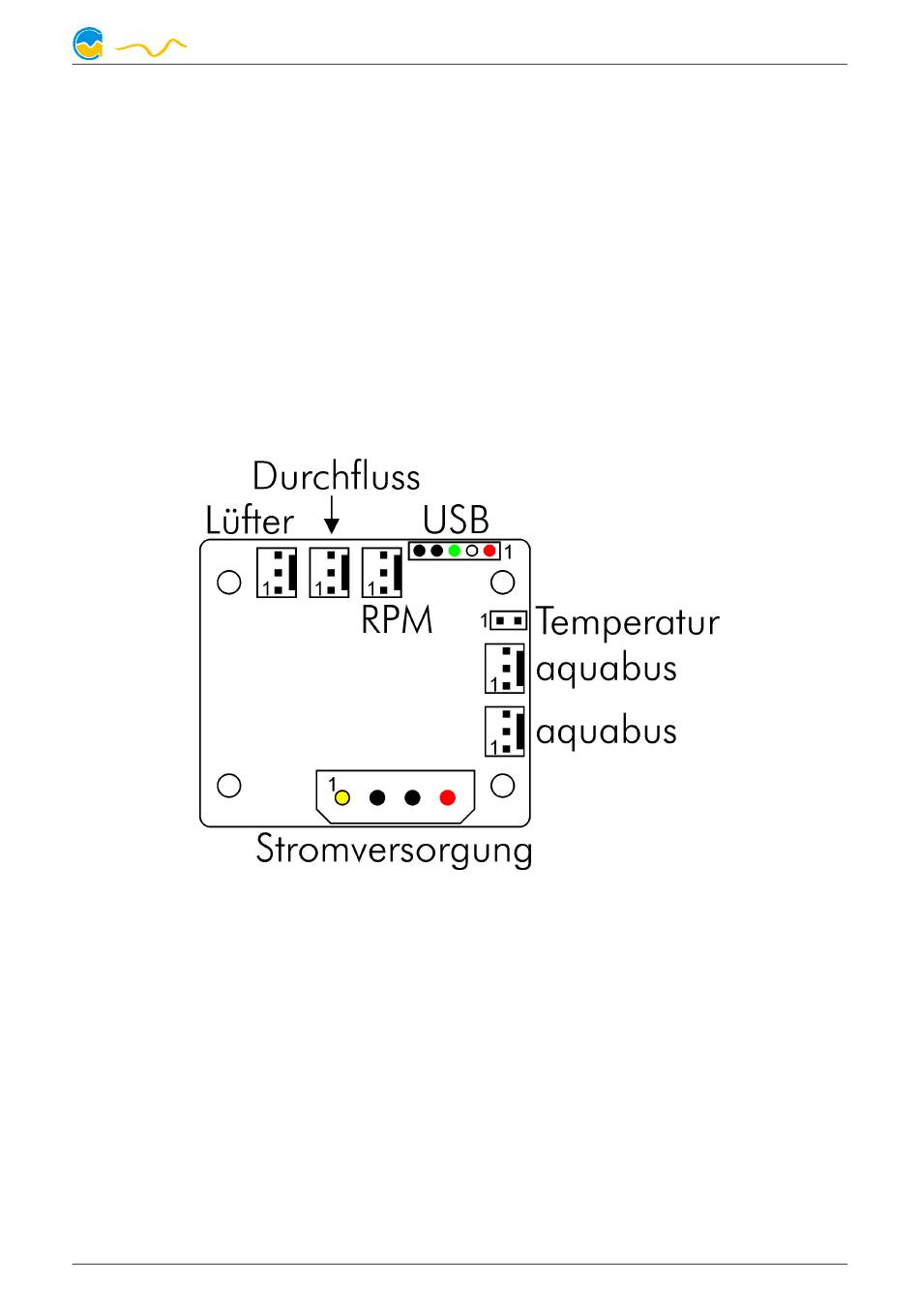

5.1. Übersicht über die Platine

5.1.

Übersicht über die Platine

5.1.

Übersicht über die Platine

ACHTUNG: Schalten Sie unbedingt vor jedem Anschließen und Trennen von ex-

ternen Komponenten das PC-Netzteil komplett aus!

In den nachfolgenden Kapiteln sind die Funktionen der einzelnen Anschlüsse be-

schrieben.

5.2.

5.2.

Stromversorgung

Schließen Sie hier einen freien Stromversorgungsstecker Ihres PC-Netzteils an. Die

Polarität des Steckers ergibt sich aus der Form. Wenden Sie beim Einstecken keine

Gewalt an sondern kontrollieren ggf. noch einmal die korrekte Ausrichtung des

Steckers.

Pinbelegung:

Pin 1 +12 V Versorgung

Pin 2 GND

Pin 3 GND

Pin 4 nicht verbunden
