Nettoyer le climatiseur - démontage du capot de l'appareil

Pos Description
1 Vis de fixation
4 Fentes tôle inférieure
Condition requise
-
Le climatiseur est hors tension
-
Attendent la phase de déchargement de 5 minutes pour les composants électriques. Ouvrent seulement après
cela l'appareil.
Procédure
 Retirer les vis de fixation (1).
 Incliner le capot de l'appareil (5) de 20° (2) vers l'avant.
 Retirer le câble de terre et les conduites de liaison de l'unité d'affichage ou de commande (côté intérieur) (3).
 Soulever le capot d'environ 15 mm et le faire sortir des fentes pratiquées dans la tôle inférieure (4).

Le capot de l'appareil est démonté.
Instruction d'utilisation du multicontrôleur(MC) 086100014b DTS et DTI 6201C / 6301C © Pfannenberg GmbH
1
5

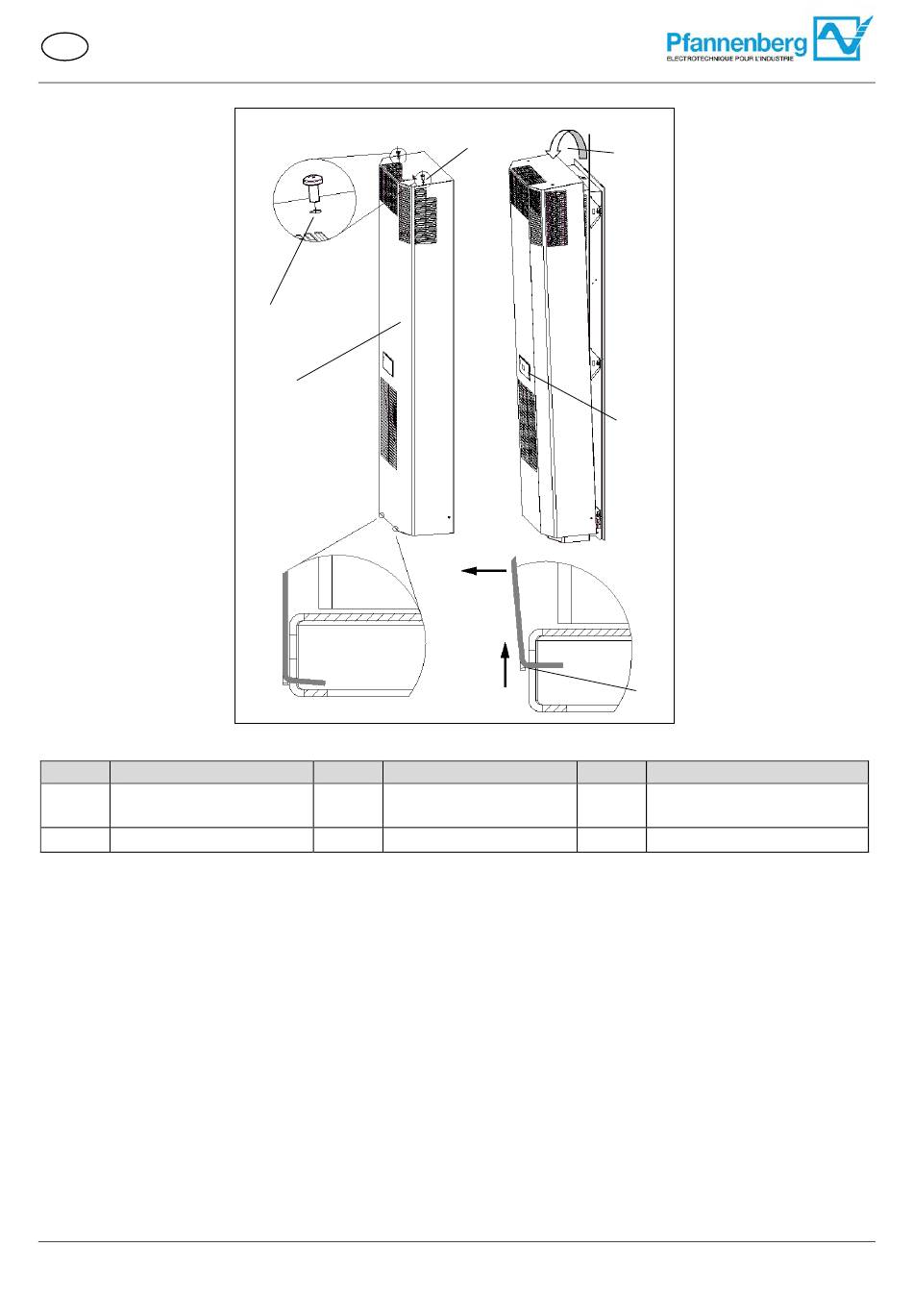

Illustration
22 - démontage du capot de l'appareil
Pos Description
2 Angle d'inclinaison
5 Capot de l'appareil
1
2
3
Pos
3
4
Description
Unité d'affichage ou de
commande
