Gerätebeschreibung
Aufbau:

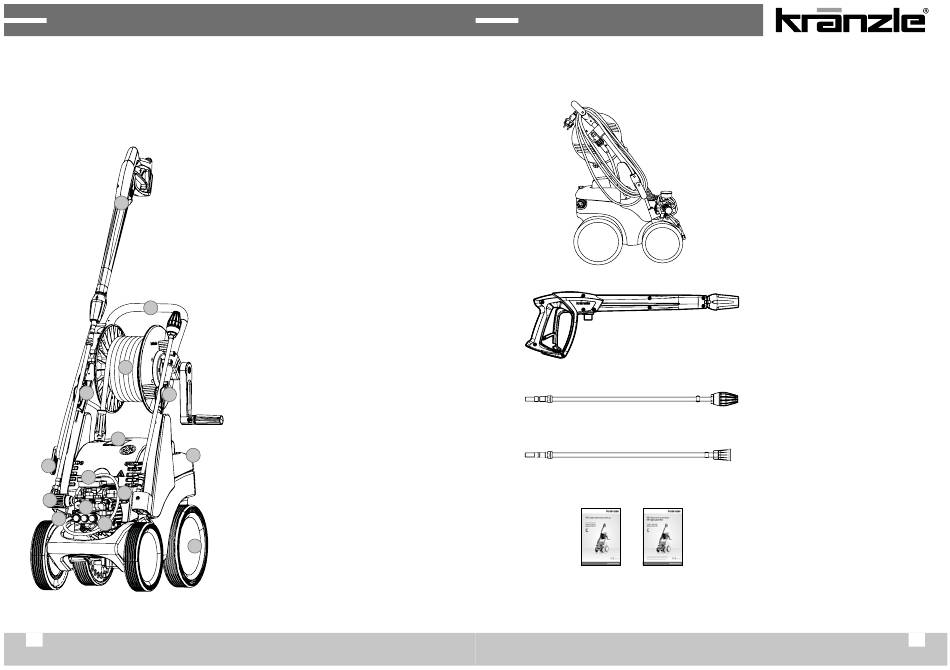

Der quadro 9/170 TST und quadro 11/140 TST ist ein fahrbarer Hochdruckreiniger mit
einem ausgereiften Ordnungssystem. Der Aufbau ist aus dem Schema zu ersehen.
9
1
3
8
7
11
15
13
10
14
5
4
12
10
1. Ergonomisch geformter Fahrgriff
2. Pumpenkopf aus Sondermessing
3. Schlauchtrommel mit 15 m
Stahlgewebe-Hochdruckschlauch
4. Reinigungsmittelinjektorschlauch
5. Reinigungsmittelventil
6. Start-Stop Schalter
7. Halterung für Lanze
8. Halterungen für Sicherheits-
Abschaltpistole mit Lanze
9. Sicherheits-Abschaltpistole
10. Groß dimensioniertes
Edelstahlmanometer
11. Ein/Ausschalter mit Motorschutz
und Kontrollleuchte
12. Geländegängiges Fahrwerk
13. Aufwicklung für das
Netzanschlusskabel
14. Stufenlose Druck- und
Mengenregulierung
15. Deckel für Wasserkasten
Gerätebeschreibung
Das haben Sie gekauft:
1. Kränzle-Hochdruckreiniger
quadro 9/170 TST
quadro 11/140 TST
2. Sicherheits-Abschaltpistole
mit Steckkupplung
3. Schmutzkillerlanze mit
Edelstahlrohr und Stecknippel
4. Edelstahllanze mit
Flachstrahldüse und Stecknippel
5. Betriebsanleitung
Ersatzteilliste
11
