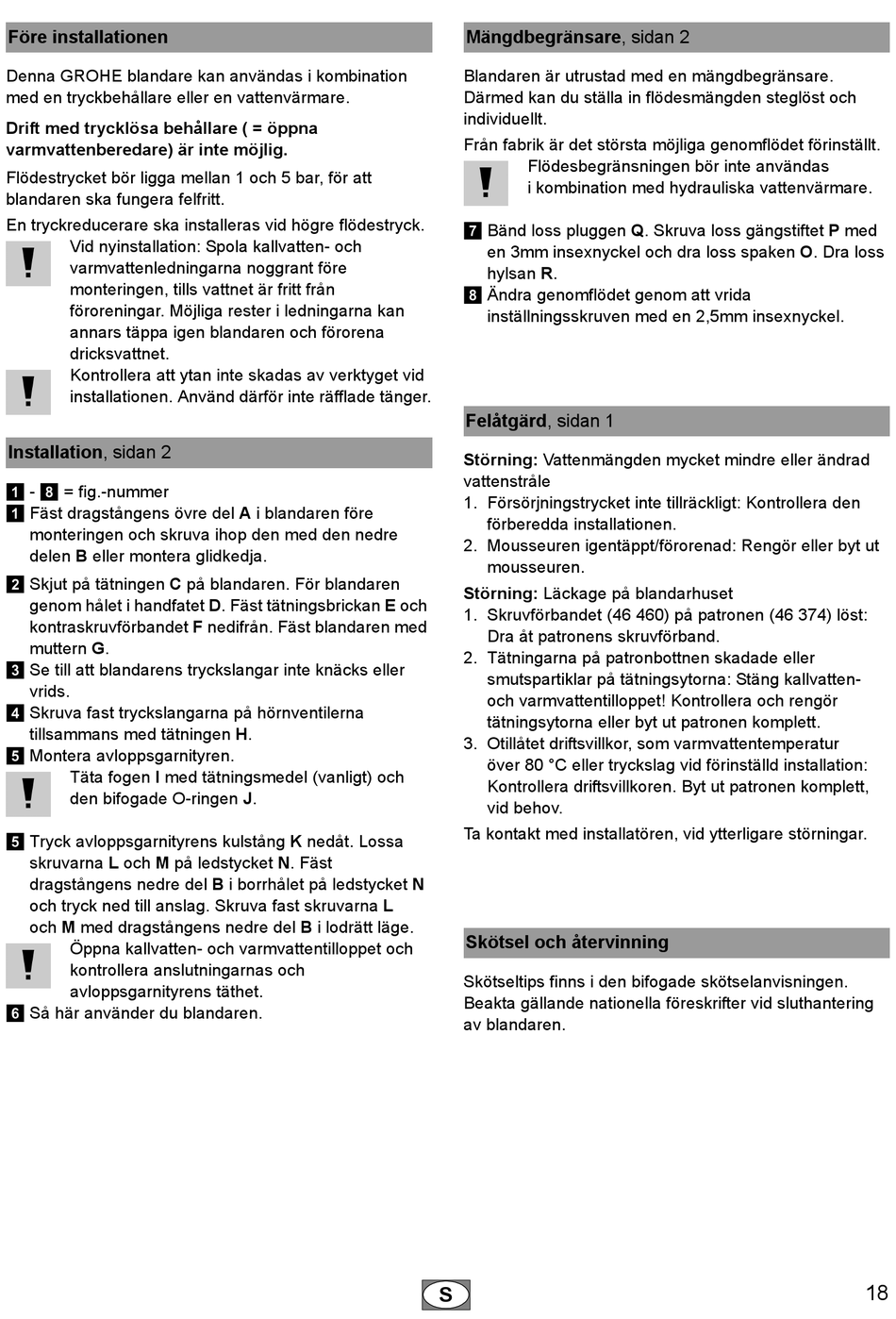

Före installationen
Denna GROHE blandare kan användas i kombination
med en tryckbehållare eller en vattenvärmare.
Drift med trycklösa behållare ( = öppna
varmvattenberedare) är inte möjlig.
Flödestrycket bör ligga mellan 1 och 5 bar, för att
blandaren ska fungera felfritt.
En tryckreducerare ska installeras vid högre flödestryck.
Vid nyinstallation: Spola kallvatten- och
varmvattenledningarna noggrant före
monteringen, tills vattnet är fritt från
föroreningar. Möjliga rester i ledningarna kan
annars täppa igen blandaren och förorena
dricksvattnet.
Kontrollera att ytan inte skadas av verktyget vid
installationen. Använd därför inte räfflade tänger.
Installation, sidan 2
- = fig.-nummer
1 8
Fäst dragstångens övre del A i blandaren före
1
monteringen och skruva ihop den med den nedre
delen B eller montera glidkedja.
Skjut på tätningen C på blandaren. För blandaren
2
genom hålet i handfatet D. Fäst tätningsbrickan E och
kontraskruvförbandet F nedifrån. Fäst blandaren med
muttern G.
Se till att blandarens tryckslangar inte knäcks eller
3
vrids.
Skruva fast tryckslangarna på hörnventilerna
4
tillsammans med tätningen H.
Montera avloppsgarnityren.
5
Täta fogen I med tätningsmedel (vanligt) och
den bifogade O-ringen J.
Tryck avloppsgarnityrens kulstång K nedåt. Lossa
5
skruvarna L och M på ledstycket N. Fäst
dragstångens nedre del B i borrhålet på ledstycket N
och tryck ned till anslag. Skruva fast skruvarna L
och M med dragstångens nedre del B i lodrätt läge.
Öppna kallvatten- och varmvattentilloppet och
kontrollera anslutningarnas och
avloppsgarnityrens täthet.
Så här använder du blandaren.
6
Mängdbegränsare, sidan 2
Blandaren är utrustad med en mängdbegränsare.
Därmed kan du ställa in flödesmängden steglöst och
individuellt.
Från fabrik är det största möjliga genomflödet förinställt.
Flödesbegränsningen bör inte användas
i kombination med hydrauliska vattenvärmare.
Bänd loss pluggen Q. Skruva loss gängstiftet P med
7
en 3mm insexnyckel och dra loss spaken O. Dra loss
hylsan R.
Ändra genomflödet genom att vrida
8
inställningsskruven med en 2,5mm insexnyckel.
Felåtgärd, sidan 1
Störning: Vattenmängden mycket mindre eller ändrad
vattenstråle
1. Försörjningstrycket inte tillräckligt: Kontrollera den
förberedda installationen.
2. Mousseuren igentäppt/förorenad: Rengör eller byt ut
mousseuren.
Störning: Läckage på blandarhuset
1. Skruvförbandet (46 460) på patronen (46 374) löst:
Dra åt patronens skruvförband.
2. Tätningarna på patronbottnen skadade eller
smutspartiklar på tätningsytorna: Stäng kallvatten-
och varmvattentilloppet! Kontrollera och rengör
tätningsytorna eller byt ut patronen komplett.
3. Otillåtet driftsvillkor, som varmvattentemperatur
över 80 °C eller tryckslag vid förinställd installation:
Kontrollera driftsvillkoren. Byt ut patronen komplett,
vid behov.
Ta kontakt med installatören, vid ytterligare störningar.
Skötsel och återvinning
Skötseltips finns i den bifogade skötselanvisningen.
Beakta gällande nationella föreskrifter vid sluthantering
av blandaren.
