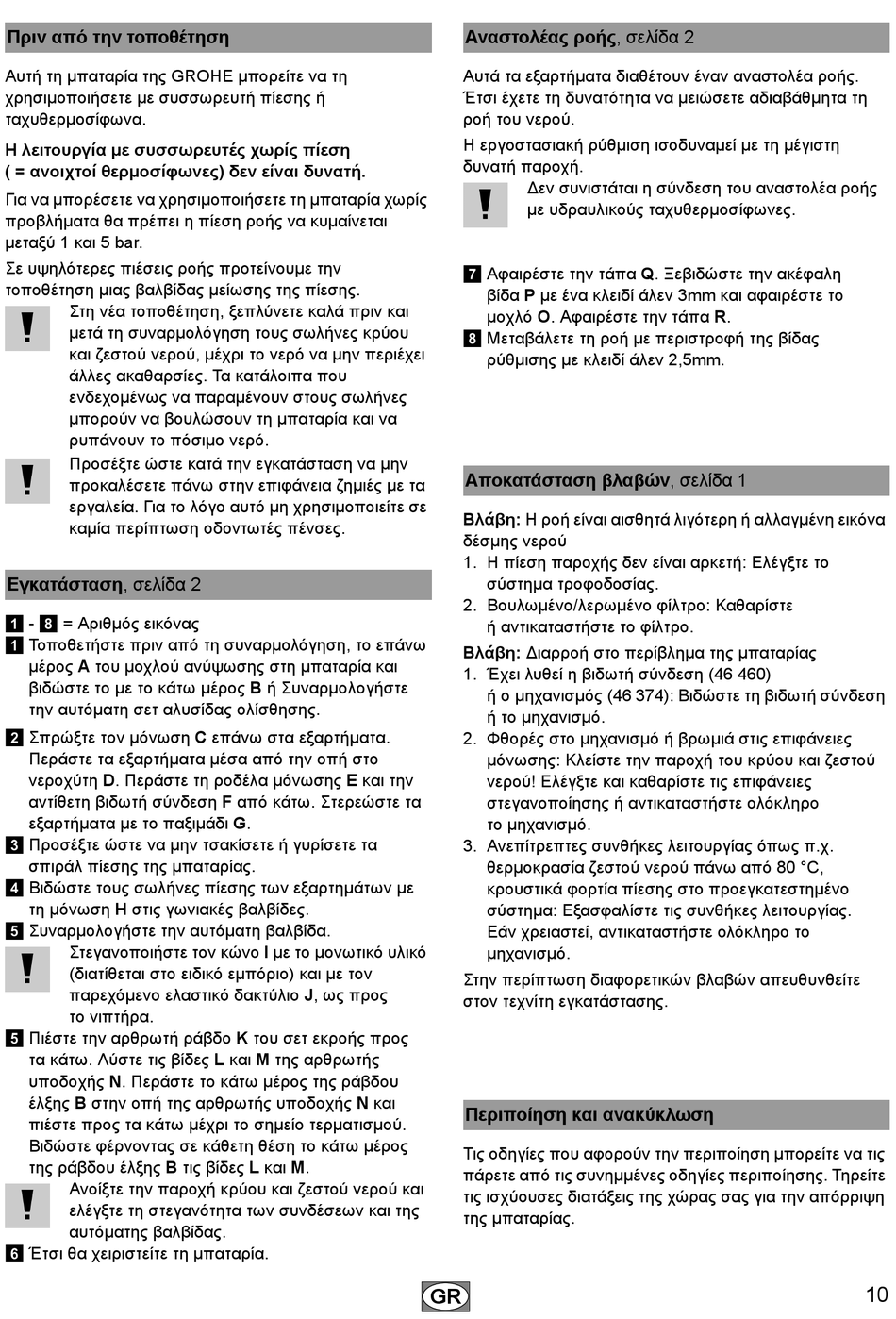

Πριν από την τοποθέτηση
Αυτή τη µπαταρία της GROHE µπορείτε να τη
χρησιµοποιήσετε µε συσσωρευτή πίεσης ή
ταχυθερµοσίφωνα.
Η λειτουργία µε συσσωρευτές χωρίς πίεση
( = ανοιχτοί θερµοσίφωνες) δεν είναι δυνατή.
Για να µπορέσετε να χρησιµοποιήσετε τη µπαταρία χωρίς
προβλήµατα θα πρέπει η πίεση ροής να κυµαίνεται
µεταξύ 1 και 5 bar.
Σε υψηλότερες πιέσεις ροής προτείνουµε την
τοποθέτηση µιας βαλβίδας µείωσης της πίεσης.
Στη νέα τοποθέτηση, ξεπλύνετε καλά πριν και
µετά τη συναρµολόγηση τους σωλήνες κρύου
και ζεστού νερού, µέχρι το νερό να µην περιέχει
άλλες ακαθαρσίες. Τα κατάλοιπα που
ενδεχοµένως να παραµένουν στους σωλήνες
µπορούν να βουλώσουν τη µπαταρία και να
ρυπάνουν το πόσιµο νερό.
Προσέξτε ώστε κατά την εγκατάσταση να µην
προκαλέσετε πάνω στην επιφάνεια ζηµιές µε τα
εργαλεία. Για το λόγο αυτό µη χρησιµοποιείτε σε
καµία περίπτωση οδοντωτές πένσες.
Εγκατάσταση, σελίδα 2
- = Αριθµός εικόνας
1 8
Τοποθετήστε πριν από τη συναρµολόγηση, το επάνω
1
µέρος A του µοχλού ανύψωσης στη µπαταρία και
βιδώστε το µε το κάτω µέρος B ή Συναρµολογήστε
την αυτόµατη σετ αλυσίδας ολίσθησης.
Σπρώξτε τον µόνωση C επάνω στα εξαρτήµατα.
2
Περάστε τα εξαρτήµατα µέσα από την οπή στο
νεροχύτη D. Περάστε τη ροδέλα µόνωσης Ε και την
αντίθετη βιδωτή σύνδεση F από κάτω. Στερεώστε τα
εξαρτήµατα µε το παξιµάδι G.
Προσέξτε ώστε να µην τσακίσετε ή γυρίσετε τα
3
σπιράλ πίεσης της µπαταρίας.
Βιδώστε τους σωλήνες πίεσης των εξαρτηµάτων µε
4
τη µόνωση Η στις γωνιακές βαλβίδες.
Συναρµολογήστε την αυτόµατη βαλβίδα.
5
Στεγανοποιήστε τον κώνο I µε το µονωτικό υλικό
(διατίθεται στο ειδικό εµπόριο) και µε τον
παρεχόµενο ελαστικό δακτύλιο J, ως προς
το νιπτήρα.
Πιέστε την αρθρωτή ράβδο K του σετ εκροής προς
5
τα κάτω. Λύστε τις βίδες L και M της αρθρωτής
υποδοχής N. Περάστε το κάτω µέρος της ράβδου
έλξης Β στην οπή της αρθρωτής υποδοχής Ν και
πιέστε προς τα κάτω µέχρι το σηµείο τερµατισµού.
Βιδώστε φέρνοντας σε κάθετη θέση το κάτω µέρος
της ράβδου έλξης Β τις βίδες L και Μ.
Ανοίξτε την παροχή κρύου και ζεστού νερού και
ελέγξτε τη στεγανότητα των συνδέσεων και της
αυτόµατης βαλβίδας.
Έτσι θα χειριστείτε τη µπαταρία.
6
Αναστολέας ροής, σελίδα 2
Αυτά τα εξαρτήµατα διαθέτουν έναν αναστολέα ροής.
Έτσι έχετε τη δυνατότητα να µειώσετε αδιαβάθµητα τη
ροή του νερού.
Η εργοστασιακή ρύθµιση ισοδυναµεί µε τη µέγιστη
δυνατή παροχή.
∆εν συνιστάται η σύνδεση του αναστολέα ροής
µε υδραυλικούς ταχυθερµοσίφωνες.
Αφαιρέστε την τάπα Q. Ξεβιδώστε την ακέφαλη
7
βίδα Ρ µε ένα κλειδί άλεν 3mm και αφαιρέστε το
µοχλό Ο. Αφαιρέστε την τάπα R.
Μεταβάλετε τη ροή µε περιστροφή της βίδας
8
ρύθµισης µε κλειδί άλεν 2,5mm.
Αποκατάσταση βλαβών, σελίδα 1
Βλάβη: Η ροή είναι αισθητά λιγότερη ή αλλαγµένη εικόνα
δέσµης νερού
1. Η πίεση παροχής δεν είναι αρκετή: Ελέγξτε το
σύστηµα τροφοδοσίας.
2. Βουλωµένο/λερωµένο φίλτρο: Καθαρίστε
ή αντικαταστήστε το φίλτρο.
Βλάβη: ∆ιαρροή στο περίβληµα της µπαταρίας
1. Έχει λυθεί η βιδωτή σύνδεση (46 460)
ή ο µηχανισµός (46 374): Βιδώστε τη βιδωτή σύνδεση
ή το µηχανισµό.
2. Φθορές στο µηχανισµό ή βρωµιά στις επιφάνειες
µόνωσης: Κλείστε την παροχή του κρύου και ζεστού
νερού! Ελέγξτε και καθαρίστε τις επιφάνειες
στεγανοποίησης ή αντικαταστήστε ολόκληρο
το µηχανισµό.
3. Ανεπίτρεπτες συνθήκες λειτουργίας όπως π.χ.
θερµοκρασία ζεστού νερού πάνω από 80 °C,
κρουστικά φορτία πίεσης στο προεγκατεστηµένο
σύστηµα: Εξασφαλίστε τις συνθήκες λειτουργίας.
Εάν χρειαστεί, αντικαταστήστε ολόκληρο το
µηχανισµό.
Στην περίπτωση διαφορετικών βλαβών απευθυνθείτε
στον τεχνίτη εγκατάστασης.
Περιποίηση και ανακύκλωση
Τις οδηγίες που αφορούν την περιποίηση µπορείτε να τις
πάρετε από τις συνηµµένες οδηγίες περιποίησης. Τηρείτε
τις ισχύουσες διατάξεις της χώρας σας για την απόρριψη
της µπαταρίας.
