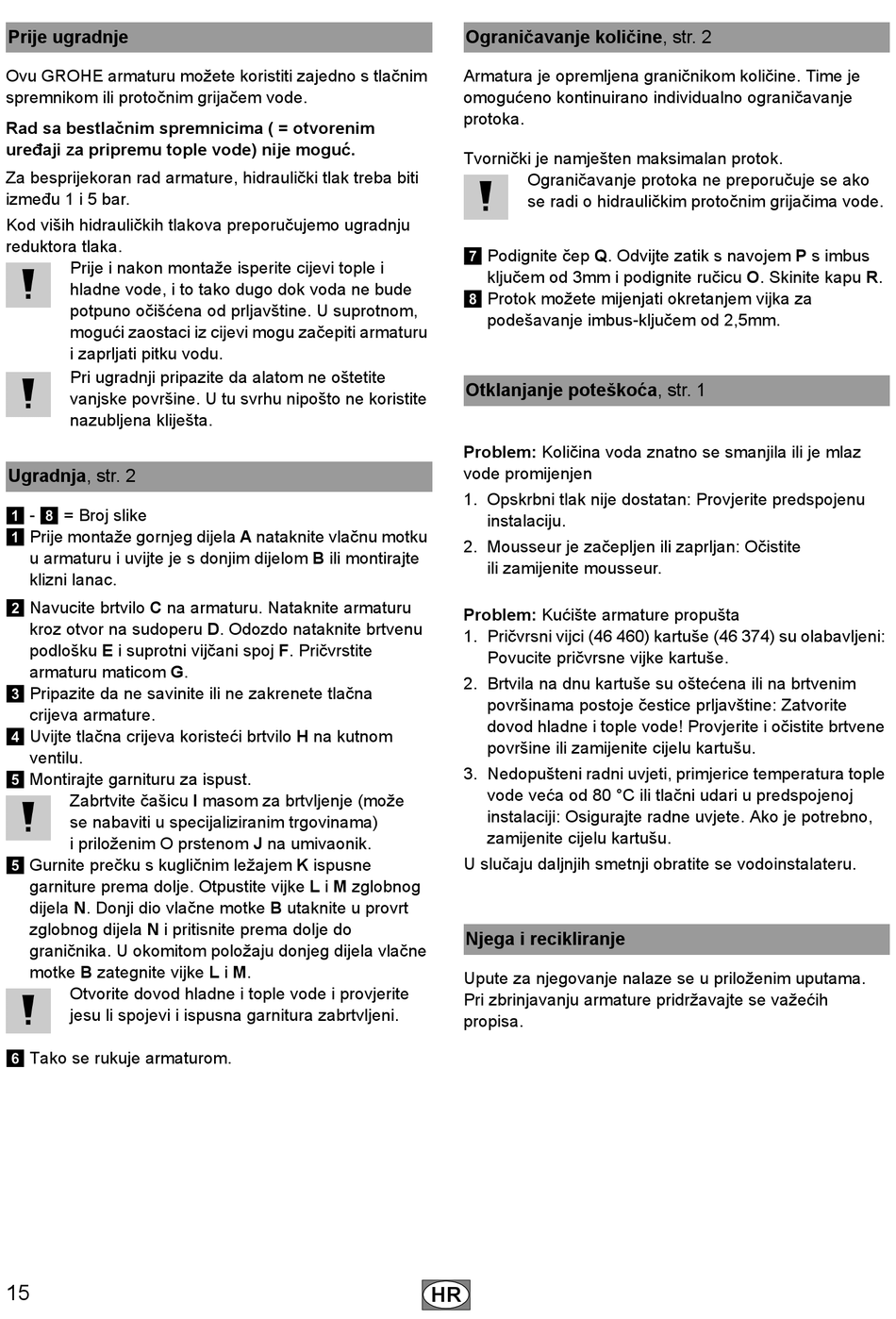

Prije Ugradnje - Grohe Touch Cosmopolitan 23 214 Montageanleitung

Prije ugradnje

Ovu GROHE armaturu možete koristiti zajedno s tlačnim
spremnikom ili protočnim grijačem vode.
Rad sa bestlačnim spremnicima ( = otvorenim
uređaji za pripremu tople vode) nije moguć.
Za besprijekoran rad armature, hidraulički tlak treba biti
između 1 i 5 bar.
Kod viših hidrauličkih tlakova preporučujemo ugradnju
reduktora tlaka.
Prije i nakon montaže isperite cijevi tople i
hladne vode, i to tako dugo dok voda ne bude
potpuno očišćena od prljavštine. U suprotnom,
mogući zaostaci iz cijevi mogu začepiti armaturu
i zaprljati pitku vodu.
Pri ugradnji pripazite da alatom ne oštetite
vanjske površine. U tu svrhu nipošto ne koristite
nazubljena kliješta.
Ugradnja, str. 2
- = Broj slike
1 8
Prije montaže gornjeg dijela A nataknite vlačnu motku
1
u armaturu i uvijte je s donjim dijelom B ili montirajte
klizni lanac.
Navucite brtvilo C na armaturu. Nataknite armaturu
2
kroz otvor na sudoperu D. Odozdo nataknite brtvenu
podlošku E i suprotni vijčani spoj F. Pričvrstite
armaturu maticom G.
Pripazite da ne savinite ili ne zakrenete tlačna
3
crijeva armature.
Uvijte tlačna crijeva koristeći brtvilo H na kutnom
4
ventilu.
Montirajte garnituru za ispust.
5
Zabrtvite čašicu I masom za brtvljenje (može
se nabaviti u specijaliziranim trgovinama)
i priloženim O prstenom J na umivaonik.
Gurnite prečku s kugličnim ležajem K ispusne
5
garniture prema dolje. Otpustite vijke L i M zglobnog
dijela N. Donji dio vlačne motke B utaknite u provrt
zglobnog dijela N i pritisnite prema dolje do
graničnika. U okomitom položaju donjeg dijela vlačne
motke B zategnite vijke L i M.
Otvorite dovod hladne i tople vode i provjerite
jesu li spojevi i ispusna garnitura zabrtvljeni.
Tako se rukuje armaturom.
6
15
Ograničavanje količine, str. 2
Armatura je opremljena graničnikom količine. Time je
omogućeno kontinuirano individualno ograničavanje
protoka.
Tvornički je namješten maksimalan protok.
Ograničavanje protoka ne preporučuje se ako
se radi o hidrauličkim protočnim grijačima vode.
Podignite čep Q. Odvijte zatik s navojem P s imbus
7
ključem od 3mm i podignite ručicu O. Skinite kapu R.
Protok možete mijenjati okretanjem vijka za
8
podešavanje imbus-ključem od 2,5mm.
Otklanjanje poteškoća, str. 1
Problem: Količina voda znatno se smanjila ili je mlaz
vode promijenjen
1. Opskrbni tlak nije dostatan: Provjerite predspojenu
instalaciju.
2. Mousseur je začepljen ili zaprljan: Očistite
ili zamijenite mousseur.
Problem: Kućište armature propušta
1. Pričvrsni vijci (46 460) kartuše (46 374) su olabavljeni:
Povucite pričvrsne vijke kartuše.
2. Brtvila na dnu kartuše su oštećena ili na brtvenim
površinama postoje čestice prljavštine: Zatvorite
dovod hladne i tople vode! Provjerite i očistite brtvene
površine ili zamijenite cijelu kartušu.
3. Nedopušteni radni uvjeti, primjerice temperatura tople
vode veća od 80 °C ili tlačni udari u predspojenoj
instalaciji: Osigurajte radne uvjete. Ako je potrebno,
zamijenite cijelu kartušu.
U slučaju daljnjih smetnji obratite se vodoinstalateru.
Njega i recikliranje
Upute za njegovanje nalaze se u priloženim uputama.
Pri zbrinjavanju armature pridržavajte se važećih
propisa.
