UWT NivoGuide 3100 Kurz- Betriebsanleitung Seite 8

NivoGuide® 3100 • Zweileiter 4 ... 20 mA/HART
3 Montieren
Stutzen
8

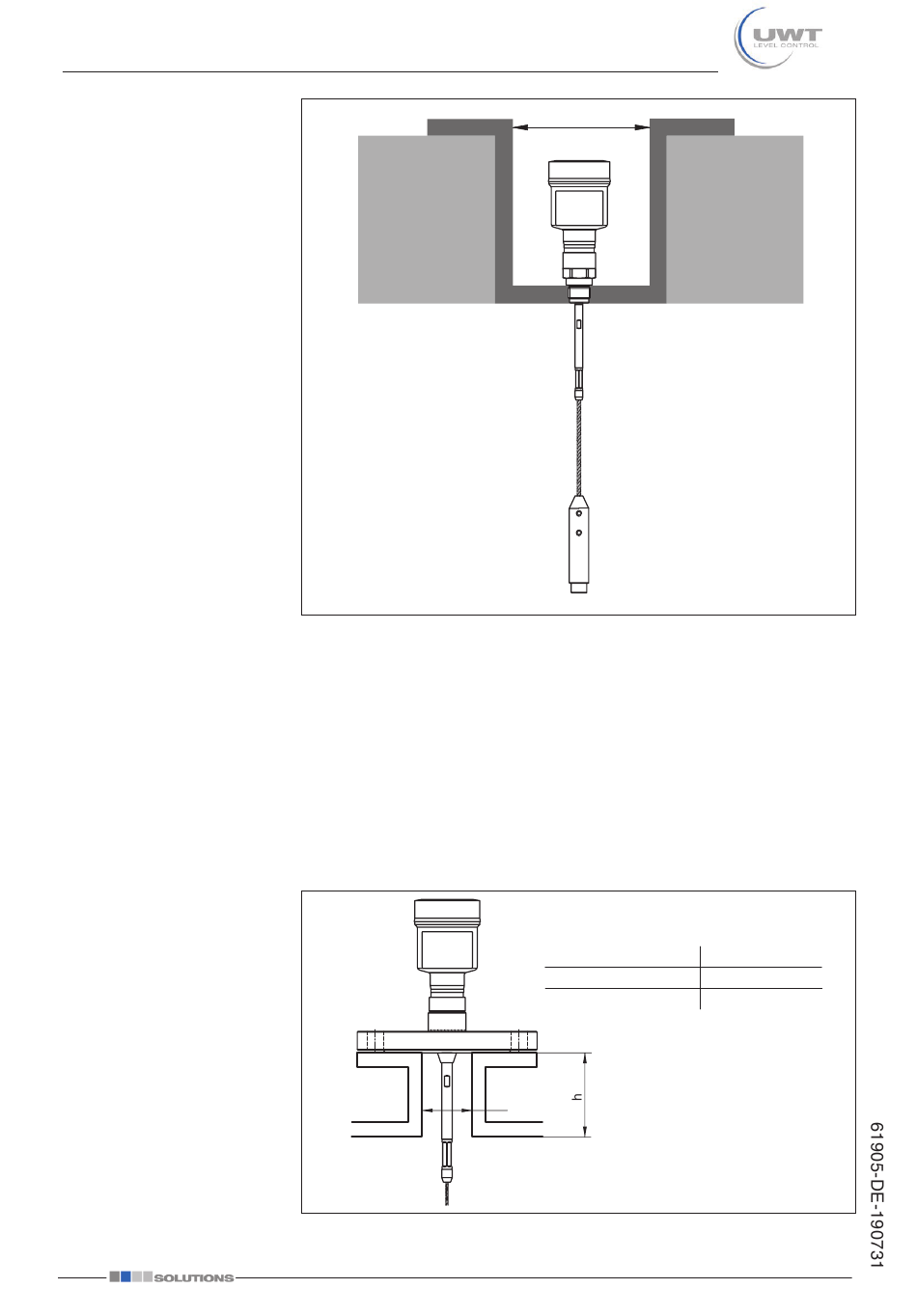

Abb. 4: Montage in Betonsilo
Vermeiden Sie wenn möglich Behälterstutzen. Montieren Sie den
Sensor möglichst bündig zur Behälterdecke. Ist dies nicht möglich,
verwenden Sie kurze Stutzen mit kleinem Durchmesser.
Stutzen, die höher sind, oder einen größeren Durchmesser haben,
sind generell möglich. Sie können jedoch die obere Totzone vergrö-
ßern. Prüfen Sie, ob dies für Ihre Messung relevant ist.
Führen Sie in solchen Fällen nach der Montage immer eine Stör-
signalausblendung durch. Weitere Informationen finden Sie unter
"Inbetriebnahmeschritte".
Abb. 5: Montagestutzen
ø >160 mm
(ø >6.3")
d
DN25 ... DN150
> DN150 ... DN200
d
h
≤ 150 mm (5.91")
≤ 100 mm (3.94")
