Omron M2 Gebrauchsanweisung

Automatisches
Blutdruckmessgerät
Modell M2
Gebrauchsanweisung
IM-HEM-7121-E-DE-01-08/2013
2298866-7A
Einführung
Vielen Dank, dass Sie sich für das automatische Blutdruckmessgerät OMRON M2
entschieden haben.

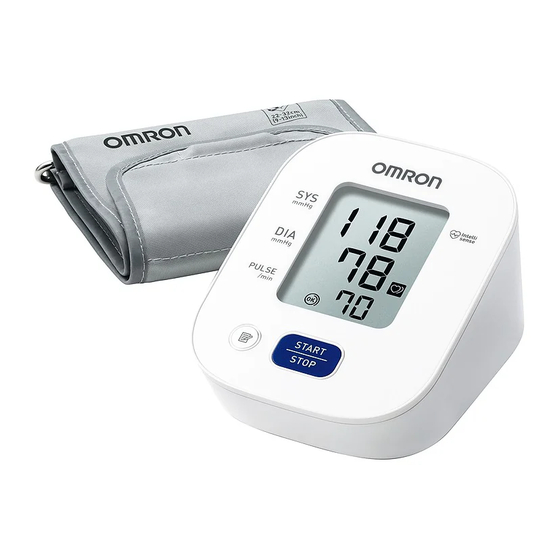

Das OMRON M2 ist ein handliches vollautomatisches Blutdruckmessgerät, das auf dem
oszillometrischen Prinzip beruht. Es misst Ihren Blutdruck und die Pulsfrequenz einfach und schnell.
Für das bequeme, kontrollierte Aufpumpen, ohne dass der Druck voreingestellt werden muss oder
neu aufgepumpt werden muss, verwendet das Gerät die fortschrittliche Technik „IntelliSense".
Verwendungszweck
Bei dem Gerät handelt es sich um ein digitales Gerät zur Messung des Blutdrucks und der
Pulsfrequenz bei erwachsenen Patienten, die diese Gebrauchsanweisung verstehen können.
Der Armumfang des Anwenders muss in dem auf der Armmanschette aufgedruckten Bereich
liegen. Das Messgerät erkennt das Auftreten von unregelmäßigen Herzschlägen während
der Messung und gibt zusammen mit dem Messergebnis ein Warnsignal aus.
Bitte lesen Sie vor Gebrauch des Messgerätes diese Gebrauchsanweisung sorgfältig
durch.
Bitte bewahren Sie sie zum späteren Nachschlagen auf.
Wenden Sie sich für ausführliche Informationen zu Ihrem Blutdruck an IHREN ARZT.
Wichtige Sicherheitsinformationen
Warnung: Zeigt eine möglicherweise gefährliche Situation an, die wenn sie
nicht vermieden wird, zum Tod oder zu sehr schweren
Verletzungen führen kann.
(Allgemeine Verwendung)
Schwangere, die an Präeklampsie leiden, und Patienten mit diagnostizierter
Arrhythmie oder Arteriosklerose sollten vor der Anwendung des Geräts ärztlichen
Rat einholen.
Das Messgerät nicht an einem verletzten Arm oder an einem Arm, der behandelt
wird, verwenden.
Die Armmanschette nicht während einer Infusion oder Bluttransfusion anlegen.
Wenn bei Ihnen ein AV-Shunt am Arm gelegt ist, fragen Sie Ihren Arzt, bevor Sie
das Gerät an diesem Arm verwenden.
Verwenden Sie das Gerät nicht gleichzeitig mit anderen ME-Geräten.
Verwenden Sie das Gerät nicht in Bereichen mit Hochfrequenz-Chirurgiegeräten,
MRTs oder CT-Scannern und auch nicht in sauerstoffangereicherten Umgebungen.
Lassen Sie das Gerät nicht unbeaufsichtigt liegen. Der Luftschlauch und das
Netzteil bergen die Gefahr der Strangulation von Neugeborenen und Kleinkindern.
Lassen Sie den Luftschlauchstecker, die Batterieabdeckung und die Batterien
nicht unbeaufsichtigt liegen. Kleinkinder könnten sie versehentlich verschlucken
und daran ersticken.
(Optionale Netzteilverwendung)
Verwenden Sie das Netzteil nicht, wenn das Gerät oder das Netzkabel beschädigt ist.
Schalten Sie das Gerät aus, und ziehen Sie das Netzteil sofort aus der Steckdose.
Schließen Sie das Netzteil an einer Steckdose an. Verwenden Sie keine Mehrfachsteckdose.
Nie das Netzkabel mit nassen Händen in die Steckdose stecken oder herausziehen.
Vorsicht: Zeigt eine möglicherweise gefährliche Situation an, die wenn sie
nicht vermieden wird, zu leichten oder mittelschweren Verletzungen
des Benutzers oder des Patienten oder Geräteschäden
beziehungsweise Schäden an anderen Gegenständen führen kann.
(Allgemeine Verwendung)
Wenden Sie sich stets an Ihren Arzt. Selbstdiagnose und Selbstbehandlung
anhand der Messergebnisse sind gefährlich.
Personen mit schweren Durchblutungsstörungen oder Blutkrankheiten sollten vor
Verwendung des Geräts ärztlichen Rat einholen, da das Aufpumpen der Armmanschette
eine leichte innere Blutung mit Bildung eines Hämatoms verursachen kann.
Wenn während der Messung Anomalien auftreten, sofort die Armmanschette abnehmen.
Das Messgerät nicht bei Neugeborenen, Kleinkindern oder Personen verwenden,
die ihren Willen nicht kundtun können.
Die Armmanschette nicht mehr als notwendig aufpumpen.
Das Messgerät ausschließlich zum Messen des Blutdrucks verwenden.
Verwenden Sie ausschließlich die für dieses Gerät zugelassene Armmanschette. Die
Verwendung anderer Armmanschetten kann zu falschen Messergebnissen führen.
Verwenden Sie in der Nähe des Blutdruckmessgerätes weder Mobiltelefone noch
andere Geräte, die elektromagnetische Strahlung aussenden. Dies könnte zu
einer Fehlfunktion des Messgerätes führen.
Das Messgerät und die Armmanschette nicht zerlegen.
Nicht in Feuchträumen oder Umgebungen, in denen Wasser auf das Gerät
spritzen kann, verwenden. Andernfalls kann das Gerät beschädigt werden.
Das Gerät nicht in einem sich bewegenden Transportmittel (Auto, Flugzeug) verwenden.
Führen Sie die Messungen nicht häufiger als notwendig durch. Aufgrund der
Einschränkung des Blutflusses kann es zu einer inneren Blutung kommen.
Wenn bei Ihnen eine Mastektomie vorgenommen wurde, wenden Sie sich an Ihren Arzt.
(Optionale Netzteilverwendung)
Stecken Sie den Netzstecker vollständig ein.
Ziehen Sie beim Trennen des Netzsteckers nicht am Kabel. Achten Sie darauf,
am Netzstecker festzuhalten.
Beachten Sie beim Umgang mit dem Netzkabel Folgendes:
Nicht beschädigen. Nicht unterbrechen.
Nicht modifizieren. Nicht mit Gewalt biegen oder ziehen.
Nicht verdrehen. Nicht bündeln während des Gebrauchs.
Nicht einklemmen. Nicht unter schwere Gegenstände legen.
Wischen Sie Staub vom Netzstecker ab.
Ziehen Sie den Netzstecker ab, wenn das Produkt für einen längeren Zeitraum
nicht verwendet wird.
Ziehen Sie den Netzstecker ab, bevor Sie mit Wartungsarbeiten beginnen.
Verwenden Sie ausschließlich das originale, für dieses Gerät entwickelte Netzteil.
Die Verwendung eines nicht dafür zugelassenen Netzteils kann das Gerät
beschädigen und/oder zu Gefahren im Zusammenhang mit dem Gerät führen.
(Batterieverwendung)
Die Batterien nicht in verkehrter Richtung (Pole auf den falschen Seiten) einsetzen.
Verwenden Sie für dieses Gerät 4 Alkali- oder Manganbatterien vom Typ AA.
Verwenden Sie keine anderen Batterietypen. Keine neuen und gebrauchten
Batterien zusammen verwenden.
Nehmen Sie die Batterien heraus, wenn das Gerät drei Monate oder länger nicht
benutzt wird.
Allgemeine Vorsichtsmaßnahmen
• Knicken Sie die Armmanschette nicht mit Gewalt, und biegen Sie den
Luftschlauch nicht übermäßig.
• Drücken Sie den Luftschlauch nicht zusammen.
• Fassen Sie beim Herausziehen des Luftschlauchsteckers aus dem
Geräteanschluss am Stecker und nicht am Schlauch an.
• Setzen Sie das Messgerät keinen starken Stößen oder Schwingungen aus, und
lassen Sie weder das Messgerät noch die Armmanschette auf den Boden fallen.
• Pumpen Sie die Armmanschette nicht auf, wenn sie nicht um den Arm angelegt worden ist.
• Verwenden Sie das Gerät nicht außerhalb der angegebenen Umgebung. Die
Messergebnisse könnten ungenau ausfallen.
• Lesen und beachten Sie die Hinweise unter „Wichtige Informationen zur
elektromagnetischen Verträglichkeit (EMV)" im Abschnitt „6. Technische Daten".
• Lesen und befolgen Sie die Hinweise unter „Korrekte Entsorgung dieses Produkts"
im Abschnitt „6. Technische Daten" zur Entsorgung von Geräten, Zubehör oder
optionalen Teilen.
1. Übersicht über das Messgerät
Inhalt:
Messgerät, Armmanschette, Gebrauchsanweisung,
Aufbewahrungsbehälter, Batteriesatz, Blutdruckpass
Messgerät:
D
A
E
F
C
B
A. Anzeige D. Batteriefach
B. Taste START/STOP E. Netzteilanschluss
C. Speichertaste (für optionales Netzteil)
F. Luftschlauchbuchse
Armmanschette:
G
G. Armmanschette (Armumfang 22 – 32 cm)
H. Luftschlauchstecker
I. Luftschlauch
H
I
Anzeige:
J
P
K
L
Q
M
N
R
O S
J. Speichersymbol P. Symbol Unregelmäßiger Herzschlag
K. Systolischer Blutdruck Q. Grafische Klassifizierung des
L. Diastolischer Blutdruck Blutdrucks
M. Symbol für niedrigen R. Pulsanzeige/Speichernummer
Batterieladestand S. Symbol Luftablass
N. Manschettensitzkontrolle
O. Herzschlagsymbol
(Blinkt während der Messung)
Anzeigesymbole:
Symbol Unregelmäßiger
Normaler Herzschlag
Herzschlag ( )
Puls
Wenn das Messgerät während der
Messung zwei Mal oder öfter einen Blutdruck
unregelmäßigen Herzschlag erkennt, Unregelmäßiger Herzschlag
erscheint das Symbol für
Puls
unregelmäßigen Herzschlag ( ) auf
Blutdruck
der Anzeige mit den Messwerten.
Ein unregelmäßiger Herzschlag ist
definiert als ein Herzrhythmus, der
weniger als 25 % oder mehr als 25 % des mittleren Herzrhythmus beträgt, der
erkannt wird, während das Messgerät den systolischen und den diastolischen
Blutdruck misst.
Wenn das Symbol für unregelmäßigen Herzschlag ( ) mit Ihren Messwerten
angezeigt wird, empfehlen wir Ihnen, sich an Ihren Arzt zu wenden. Folgen
Sie den Anweisungen Ihres Arztes.
Symbol Manschettensitzkontrolle ( / )
Wenn die Manschette zu lose angelegt wurde, können die Ergebnisse unzuverlässig
sein. Wenn die Manschette zu lose angelegt wurde, wird die Manschettensitzkontrolle
angezeigt. Andernfalls wird angezeigt. Diese Funktion dient als Hilfe, um zu
ermitteln, ob die Manschette fest genug angelegt wurde.
In der JNC7*-Richtlinie werden die folgenden Richtwerte empfohlen.
Allgemeine Richtwerte für Blutdruck
Vorstufe zu Bluthochdruck Bluthochdruck zu Hause
im Büro
Systolischer Blutdruck 120 - 139 mmHg 135 mmHg
Diastolischer Blutdruck 80 - 89 mmHg 85 mmHg
Ermittelt aus statistischen Blutdruckwerten.
* JNC7: The Seventh Report, 2003 Dec, of the Joint National Committee on
Prevention, Detection, Evaluation, and Treatment of High Blood Pressure.
2. Vorbereitung
2.1 Einlegen der Batterien
1.
Entfernen Sie die
Batterieabdeckung.
2.
Legen Sie 4 „AA"-Batterien wie
gezeigt in das Batteriefach ein.
3.
Anbringen der Batterieabdeckung.
Hinweise:
• Schalten Sie das Messgerät aus und tauschen Sie alle Batterien gleichzeitig
aus, wenn das Symbol Batterieladestand ( ) auf der Anzeige erscheint.
Es wird die Benutzung langlebiger Alkalibatterien empfohlen.
• Die Messwerte bleiben weiter im Speicher gespeichert, auch nachdem die
Batterien ausgetauscht wurden.
• Die mitgelieferten Batterien können eine kürzere Lebensdauer haben.
Entsorgen Sie verbrauchte Batterien gemäß den nationalen Bestimmungen
zur Entsorgung von Batterien.
3. Verwendung des Messgerätes
3.1 Anlegen der Armmanschette
Machen Sie Ihren linken Oberarm frei von eng sitzender Kleidung oder
aufgerollten Ärmeln.
Schieben Sie die Armmanschette nicht über dicke Kleidungsstücke.
1.
Stecken Sie den Luftschlauchstecker
fest in die Luftschlauchbuchse.
2.
Legen Sie die Armmanschette
eng an Ihrem linken Oberarm
an.
Der untere Rand der Armmanschette
muss 1 bis 2 cm oberhalb des
Ellbogens liegen. Der Luftschlauch
muss sich an der Innenseite Ihres
Arms befinden und in Richtung Ihres
Mittelfingers verlaufen.
3.
Den Klettverschluss FEST
zusammendrücken.
Hinweise:
• Wenn Sie die Messung am rechten Arm
durchführen, befindet sich der Luftschlauch an
der Seite Ihres Ellenbogens. Achten Sie darauf,
dass Ihr Arm nicht auf dem Luftschlauch liegt.
• Der Blutdruck kann sich zwischen dem rechten und linken Arm unterscheiden,
daher können auch die gemessenen Blutdruckwerte unterschiedlich sein.
OMRON empfiehlt daher, immer denselben Arm für Messungen zu verwenden.
Falls sich die Werte zwischen beiden Armen sehr deutlich unterscheiden, sollten
Sie mit Ihrem Arzt absprechen, welchen Arm Sie für die Messung verwenden.
3.2 So sitzen Sie richtig
Zur Messung müssen Sie entspannt und
bequem sitzen, bei angenehmer
Raumtemperatur. Die letzten 30 Minuten
vor der Messung nicht baden, keinen
Alkohol oder Kaffee trinken, nicht
rauchen, keinen Sport treiben und keine
Kurz Lang Mahlzeit zu sich nehmen.
• Setzen Sie sich auf einen Stuhl und stellen
Sie Ihre Füße flach auf den Boden auf.
• Sitzen Sie aufrecht und mit geradem Rücken.
• Lehnen Sie sich mit dem Rücken an, und
legen Sie den Arm auf eine Unterlage.
• Die Armmanschette sollte sich auf Herzhöhe
befinden.
3.3 Eine Messung vornehmen
Hinweise:
• Drücken Sie zum Abbrechen einer Messung die START/STOP-Taste, um
die Luft in der Armmanschette abzulassen.
• Halten Sie während der Messung still.
1.
Drücken Sie die Taste START/STOP.
Die Armmanschette beginnt sich automatisch aufzupumpen.
START AUFPUMPEN
Manschettensitzkontrolle
Wenn Ihr systolischer Druck höher ist als 210 mmHg
Nachdem die Armmanschette begonnen hat, sich aufzupumpen, drücken
Sie die START/STOP-Taste, und halten Sie sie gedrückt, bis ein Druck von
30 bis 40 mmHg über Ihrem erwarteten systolischen Druck erreicht ist.
Hinweise:
• Das Gerät pumpt die Manschette nicht auf mehr als 299 mmHg auf.
• Nicht mehr Druck als notwendig anwenden.
2.
Nehmen Sie die Armmanschette ab.
3.
Drücken Sie die Taste START/STOP, um das Messgerät
auszuschalten.
Das Messgerät speichert das Messergebnis automatisch in seinem Speicher.
Er schaltet sich automatisch nach 2 Minuten aus.
Hinweis: Vor einer erneuten Messung mindestens 2 bis 3 Minuten warten. Dadurch
können die Arterien wieder zum Zustand vor der Messung zurückkehren.
Wenden Sie sich stets an Ihren Arzt. Selbstdiagnose und
Selbstbehandlung anhand der Messergebnisse sind gefährlich.
3.4 Benutzung der Speicherfunktion
Das Messgerät speichert automatisch bis zu 30 Messergebnisse.
Hinweis: Wenn der Speicher voll ist, löscht das Messgerät den ältesten Wert.
Zur Anzeige der gespeicherten Messwerte
1.
Drücken Sie den
Die Speichernummer wird eine Sekunde, bevor die
Pulsfrequenz angezeigt wird, eingeblendet.
Der neueste Datensatz hat die Nummer „1".
Hinweis: Das Ergebnis der Manschettensitzkontrolle wird zusammen mit den
Messwerten auf der Anzeige angezeigt.
2.
Drücken Sie die Taste
Messwerte anzuzeigen.
Hinweis: Falls im Speicher keine Messergebnisse gespeichert
sind, wird die Anzeige rechts angezeigt.
Löschen aller gespeicherten Werte
1 - 2 cm
1.
Drücken Sie die Speichertaste, während das Speichersymbol
( ) angezeigt wird.
2.
Halten Sie diese gedrückt
und drücken Sie dabei die
Taste START/STOP
mindestens 3 Sekunden
lang.
Hinweis: Sie können die gespeicherten Daten nicht teilweise löschen.
ABLASSEN FERTIG
-Knopf.
wiederholt, um die gespeicherten
