Bedienungsanw eisung

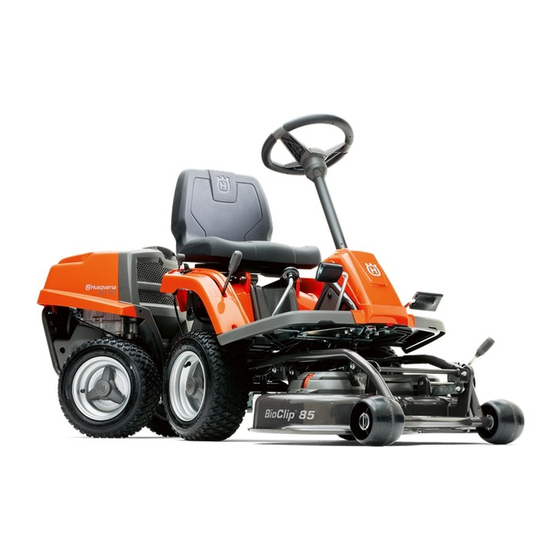

Rider 111B
Rider 111B5
Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen
G G G G e e e e r r r r m m m m a a a a n n n n
Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Husqvarna Rider 111B

  • Seite 1 Bedienungsanw eisung Rider 111B Rider 111B5 Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen G G G G e e e e r r r r m m m m a a a a n n n n Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
  • Seite 2: Inhaltsverzeichnis

    INHAL T Inhalt Sc hmierung K ontrolle des Ölstands im Motor ........INHAL T Wechseln des Motoröls ..........Inhalt ................Schmierung der Vorderradlager ........EINLEITUNG Allgemeine Schmierung ..........Sehr geehr ter Kunde! ..........Störungssuc hplan Fahren und Transport auf öffentlichen Straßen .... Verwahrung Abschleppen ..............
  • Seite 3: Einleitung

    EINLEITUNG Sehr g eehrter Kunde! Wir g ratulieren Ihnen zum Kauf eines Husqvarna Riders. Unsere Ridermodelle sind nach bewährtem Konzept mit frontmontiertem Schneidwerk und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen Rider überaus effektiv. Weitere Leistungsmerkmale sind die kompakt angeordneten Bedienelemente und die durch Pedale geregelte hydrostatische Kraftübertragung.
  • Seite 4: Ser Vicejournal

    Ser vicejournal Lief erservice 1 Batterie 4 Stunden mit max. 3 A laden. 2 Die Schneideinheit an der Maschine anbringen; siehe Anbringen der Schneideinheit. 3 Lenkrad, Sitz und ggf. sonstige Teile montieren. 4 Den Luftdruck in den Reifen kontrollieren und ggf. einstellen (60 kPa, 0,6 bar, 9 PSI). 5 Prüfen, dass sich die korrekte Menge Öl im Motor befindet.
  • Seite 5: Symbolerklär Ung

    SYMBOLERKLÄR UNG Symbole Warnung: sich drehende Teile. Halten Sie Hände und Füße von der Gefahrenzone fern. Diese Symbole sind auf dem A ufsitzmäher und in der Bedienungsanweisung zu sehen. WARNUNG! Durch nachlässige oder Einkuppeln falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursacht werden.
  • Seite 6: Sicherheitsv Orschriften

    SICHERHEITSV ORSCHRIFTEN Sic herheitsvorschriften • Motor abstellen und einen Motorstart vor der Säuberung der Auswurfrinne verhindern. Diese Anw eisungen dienen Ihrer Sicherheit. Lesen Sie sie • Auf den Auswurf achten und ihn nicht auf Personen sorgfältig durch. richten. • Motor abstellen und einen Motorstart vor der Reinigung V ersichern Sie Ihren Aufsitzmäher des Schneidwerks verhindern.
  • Seite 7: Fahrt Auf Abhängen

    SICHERHEITSV ORSCHRIFTEN • Niemals die Maschine unbeaufsichtigt mit laufendem sogar tödliche Unfälle verursachen kann. Alle Hänge Motor stehen lassen. Stets Messer abstellen, verlangen besondere Vorsicht. Wenn Sie nicht im Feststellbremse anziehen, Motor abstellen und Schlüssel Rückwärtsgang einen Hang hinauffahren können oder wenn abziehen, bevor Sie die Maschine verlassen.
  • Seite 8: Kinder

    SICHERHEITSV ORSCHRIFTEN • Nicht in der Nähe von Kanten, Gräben oder Böschungen • Nie im Haus tanken. mähen. Die Maschine kann sich plötzlich überschlagen, wenn ein Rad über die Kante eines Abgrunds oder Grabens gerät oder eine Böschungskante nachgibt. • Kein nasses Gras mähen.
  • Seite 9: Transport

    SICHERHEITSV ORSCHRIFTEN • Beim Umgang mit der Batteriesäure ist sehr vorsichtig • Die Klingen sind scharf und können Schnittverletzungen vorzugehen. Bei Hautkontakt kann die Säure schwere verursachen. Beim Umgang mit den Klingen diese Verätzungen verursachen. Spritzer auf der Haut sofort mit umwickeln oder mit Schutzhandschuhen arbeiten.
  • Seite 10: Was Ist Was

    10 11 Lage der Bedienungselemente 1 Produkt- und Seriennummernschild 9 Geschwindigkeitsregler für Vorwärtsfahrt, Rider 111B Feststellbremse, Rider 111B5 2 Hebel für Auskuppeln des Antriebes, Rider 111B 10 Hebel zur Schnitthöheneinstellung 3 Batterie 11 Feststellbremse, Rider 111B Kupplungspedal, Rider 4 Gashebel/Choke...
  • Seite 11: Orstellungv Orstellung

    Der Rider 111B5 verfügt über ein Getriebe des Typs "inline" Sperrknopf auf der rechten Seite. mit 5 Vorwärtsgängen und 1 Rückwärtsgang. Beim Rider 111B befinden sich das Bremspedal und der Beim Rider 111B wird die Kraftübertragung mit einem Sperrknopf auf der linken Seite.
  • Seite 12: Hebel Zur Schnitthöheneinstellung

    Kraftstofftank nicht als Ablagefläche verwenden. Es stehen 5 Schnitthöhen zur Auswahl, die mit dem Schnitthöhenjustierhebel eingestellt werden können. Auskupplungshebel Rider 111B Damit der Aufsitzmäher mit abgestelltem Motor verfahren werden kann, muß der Auskupplungshebel herausgezogen werden. Die Hebel in ihre Endstellungen ziehen, keine Zwischenpositionen verwenden.
  • Seite 13: Fahrbetrieb

    Position erhält der Motor ein fetteres Gemisch, das den Den Sitz in die gewünschte Lage stellen. Start des Motors erleichtert. Motor anlassen 1 Rider 111B Darauf achten, dass der Auskupplungshebel eingedrückt ist. (Schalter in Betriebsstellung) Bei warmem Motor: 6 Gashebel zwischen Position 1 und 2 stellen.
  • Seite 14: Motor Mit Schwacher Batterie Starten

    Feststellbremspedal betätigen und dann wieder loslassen. Falls ein Notstart mit Startkabeln erforderlich ist, wie folgt vorgehen: 2 Für Rider 111B WICHTIGE INFORMATION Ihr Rasenmäher Vorsichtig eines der Pedale betätigen, bis die gewünschte hat eine 12-V-Anlage mit negativer Masse. Geschwindigkeit erhalten wird. Für die Vorwärtsfahrt ist Das andere Fahrzeug muss deshalb auch das Pedal (1) anzuwenden, für die Rückwärtsfahrt das...
  • Seite 15: Ratschläge Für Das Mähen

    Fahrbetrieb Ratschläge für das Mähen 3 Für Rider 111B5 Motor auskuppeln und gewünschten Gang einlegen. WARNUNG! Befreien Sie den Rasen von Steinen und anderen Festkörpern, die durch das Mähwerk weggeschleudert werden - Zum Mähen Gang 1-4 verwenden können. - Zum Transport Gang 4-5 verwenden •...
  • Seite 16: Anfahren Am Hang, Handschaltgetriebe

    2 Für Rider 111B5 Gashebel zurückziehen und Schalthebel auf die Neutralstellung "N" bringen. Zündschlüssel auf ”STOP” drehen. Für Rider 111B Gashebel zurückziehen und Zündschlüssel in die Position 'STOP' drehen. 3 Steht der Aufsitzmäher still, Feststellbremse gedrückt halten und Sperrknopf drücken.
  • Seite 17: Wartung

    Wartung Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanleitung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Tägliche Wartungsintervalle in Wartung Wartung vor Mind. jedes Jahr Stunden dem Start Reinigung...
  • Seite 18: Reinigung

    Mähgutreste abzuspülen, bevor sie antrocknen. Rechter Kotflügel Schrauben zur Befestigung der Flügelhaube lösen. Beim Ölreste lassen sich mit Kaltentfetter lösen. Eine dünne Rider 111B muss auch der Knopf für die Rücktrittbremse Schicht aufsprühen. abgenommen werden. Mit normalem Wasserleitungsdruck abspülen.
  • Seite 19: Bremsenprüfung

    Wartung 2 Die Spannung der Steuerseilzüge prüfen, indem diese bei Justierung des Gaszugs den Pfeilen zusammengeklemmt werden, siehe Bild. Spricht der Motor beim Gasgeben nicht an, raucht er schwarz oder wird die Höchstdrehzahl nicht erreicht, ist eventuell eine Einstellung des Gaszugs erforderlich. 1 Die Spannschraube des Mantels lösen und den Chokeregelzug auf vollen Choke schieben.
  • Seite 20: Kraftstoff-Filter Austauschen

    Wartung Kraftstoff-Filter austauschen 4 Die Luftfilterpatrone aus dem Lüftergehäuse herausheben. Das Kraftstoff-Filter in der Leitung alle 100 Stunden (einmal je Saison) oder, wenn es verstopft ist, öfter auswechseln. 5 Luftfilterpatrone austauschen, wenn sie durch Schmutz Filter wie folgt austauschen: verstopft ist. 1 Motorhaube öffnen.
  • Seite 21: Zündanlage

    Wartung Zündanlage Typ: Flachstift 15 A. Der Motor hat eine elektronische Zündung. Nur die Zündkerze muss gepflegt werden. Empfohlene Zündkerzen, siehe Technische Daten. WICHTIGE INFORMATION Eine falsche Zündkerze kann den Motor beschädigen. Zündkerzen austauschen Beim Austausch stets diesen Sicherungstyp verwenden. 1 Ziehen Sie den Zündkabelschuh ab und reinigen Sie den Eine ausgelöste Sicherung ist am abgebrannten Bügel zu Bereich um die Zündkerze.
  • Seite 22: Kontrolle Der Sicherheitseinrichtungen

    Wartung Kontrolle der Startmotor Sicherheitseinrichtungen Der Aufsitzmäher ist mit Sicherheitseinrichtungen Zündanlage ausgestattet, die ein Anlassen oder Fahren des Mähers unter folgenden Voraussetzungen verhindern. Der Motor darf nur starten, wenn das Schneidwerk in seiner angehobenen Position steht und die Feststellbremse Funktioniert angezogen ist.
  • Seite 23: Kontrolle Des Kühllufteinlasses Des Motors

    Wartung Kontrolle des Kühllufteinlasses des 3 Stellen Sie sicher, dass sich der Hebel zum Einstellen der Schnitthöhe in der Position S befindet. Motors Das Lufteinlassgitter in der Motorhaube hinter dem Fahrersitz reinigen. 4 Hubhebel in Mähstellung bringen. Motorhaube hochklappen. Sicherstellen, dass sich kein Gras, Laub oder Schmutz im Lufteinlass des Motors befindet.
  • Seite 24: Montage Der Schneidausrüstung

    Wartung Montage der Schneidausrüstung 6 Riemen gemäß der Abbildung setzen. 1 Riemen unter dem Mähdeck legen. 2 Mähdeckrohr mit dem Rohr des Deckrahmens verbinden. 7 Riemen mit dem Riemenspanner spannen. 3 Mähdeck eindrücken und dabei die Führungsbolzen in die 8 Fronthaube anbringen. Nut des Deckrahmens einschieben, einen 9 Schnitthöhe auf eine Position zwischen 2 und 6 einstellen.
  • Seite 25: Entfernung Des Bioclip-Einsatzes

    Wartung Beim Aufprall auf Hindernisse, durch die ein weiteres Arbeiten verhindert wird, sollten die beschädigten Messer ausgetauscht werden. Die Vertragswerkstatt kann beurteilen, ob das Messer repariert/geschliffen oder ausgetauscht werden muss. WARNUNG! Weisen die Messer Risse durch unsachgemäße Reparaturen oder andere Schäden auf, kann es während des Betriebs zu Messerbruch kommen.
  • Seite 26: Schmierung

    Schmierung Kontrolle des Ölstands im Motor 2 Messstab entfernen. Die Ablassschraube auf der linken Seite des Motors entfernen. Ölstand im Motor bei waagerecht stehendem Aufsitzmäher und abgestelltem Motor prüfen. Motorhaube hochklappen. Messstab lösen, herausziehen und abwischen. 3 Öl in den Behälter laufen lassen. 4 Ablassschraube anbringen und anziehen.
  • Seite 27: Allgemeine Schmierung

    Schmierung *Fett bekannter Marken (Kraftstofffirmen usw.) ist üblicherweise von guter Qualität. Die wichtigste Eigenschaft des Fetts ist der gute Korrosionsschutz. Allgemeine Schmierung Alle Gelenke und Lager sind bei der Herstellung mit Molybdändisulfidfett geschmiert worden. Mit Fett des gleichen Typs* nachschmieren. Die Steuer- und Bedienseilzüge mit Motoröl schmieren.
  • Seite 28: Störungssuchplan

    Störungssuchplan Störung Ursache Der Motor springt nicht an Nicht genug Kraftstoff im Tank Zündkerze fehlerhaft Zündkerzenanschlüsse defekt oder vertauschte Kabel Schmutz in Vergaser oder Kraftstoffleitung Der Anlasser dreht den Motor nicht durch Der Anlasser dreht den Motor nicht durch Batterie leer Schlechter Kontakt an den Kabelanschlüssen der Batteriepole Hubhebel für Schneidwerk in falscher Stellung Hauptsicherung durchgebrannt.
  • Seite 29: Verwahrung

    Verwahrung Aufbewahrung für den Winter Schutz Nach dem Ende der Mähsaison sollte der Aufsitzmäher sofort Zum Schutz der Maschine bei Verwahrung oder Transport ist für die Winterverwahrung in Ordnung gebracht werden. Dies eine Schutzhaube erhältlich. Bitten Sie Ihren Fachhändler um gilt auch, wenn die Maschine länger als 30 Tage nicht eine Vorführung.
  • Seite 30: Technische Daten

    TECHNISCHE DATEN Rider 111 B5 Rider 111B Abmessungen Länge ohne Schneidwerk, mm/ft 1734/5.69 1734/5.69 Länge mit Schneidwerk, mm/ft 2100/6.89 2100/6.89 Breite ohne Schneidwerk, mm/ft 785/2.56 785/2.56 Breite mit Schneidwerk, mm/ft 883/2.90 883/2.90 Höhe, mm/ft 1084/3.56 1084/3.56 Betriebsgewicht mit Schneidwerk, kg/lb...
  • Seite 31: Eg-K Onformitätserklärung

    Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass Husqvarna Rider 111B5 and Rider 111B ab den Seriennummern des Baujahrs 2010 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entspricht: vom 17.
  • Seite 32 Originalanweisungen 1153490-51 ´®z+UQ%¶1°¨ ´®z+UQ%¶1°¨ 2010-02-11...
