Nussbaum Optivis-Tec-WC-Modul 71200 Montageanleitung Seite 8

4 | Montage und Inbetriebnahme
140 mm
1
1
3
2
1
3
3
8

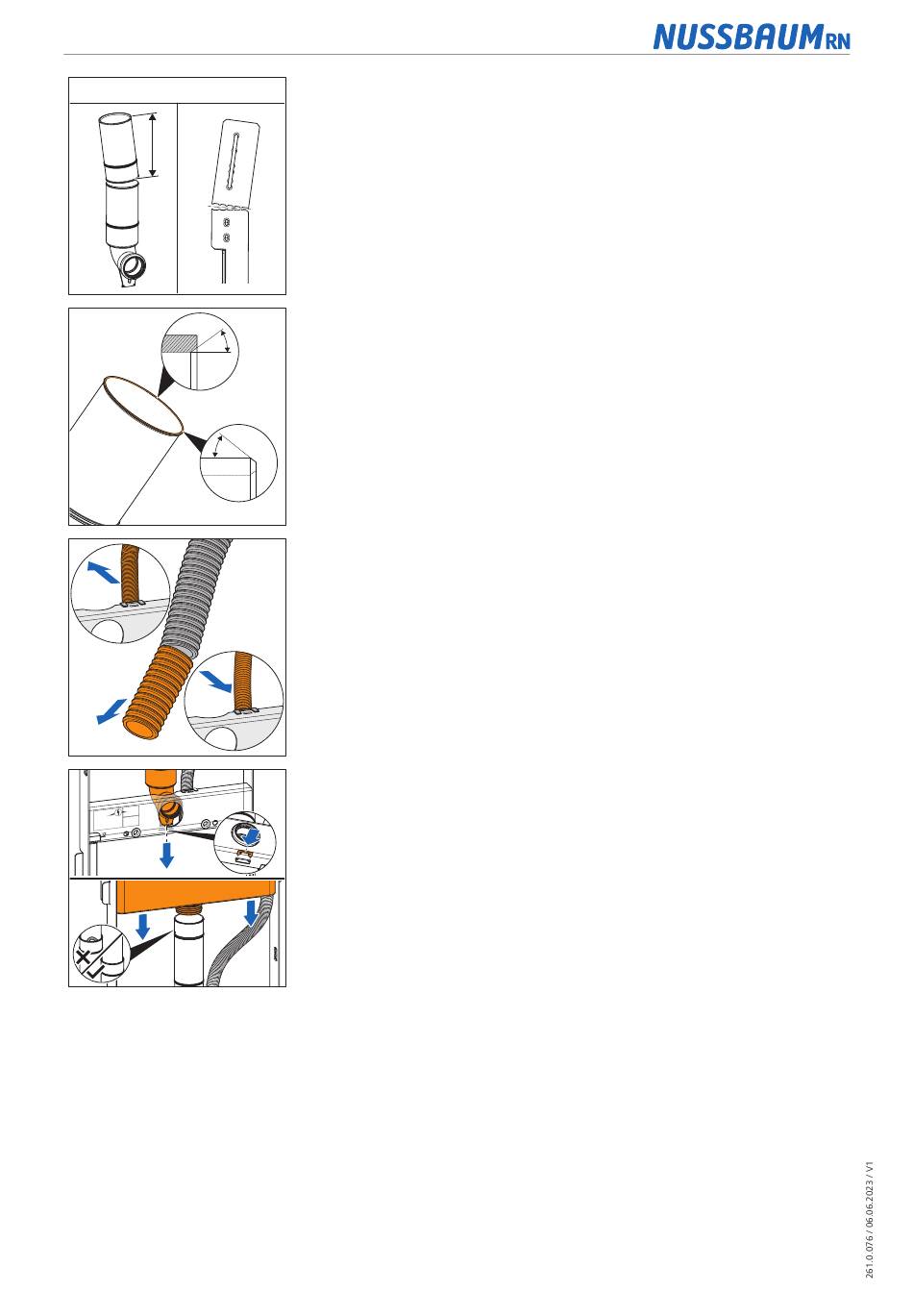

7. Um die Bauhöhe um 140 mm zu reduzieren, den Spülrohrbogen an der Nut
entsprechend kürzen und die Bleche des Trägers an der Markierung tren-
nen.
8. Den Spülrohrbogen innen und aussen entgraten.
2
9. Um die Bauhöhe um 25/50/60/140 mm zu reduzieren, das Leerrohr vom
Modul lösen, entsprechend kürzen und wieder am Modul befestigen.
10. Den Spülrohrbogen mit der Klammer am Modul befestigen und in den Spül-
kasten einführen. Dabei auf den richtigen Sitz der Dichtung achten.
11. Den Spülkasten auf die gewünschte Höhe bringen.
2
12. Die Haltebleche mit den Schrauben wieder befestigen.
