Gude MIG 155/6W Originalbetriebsanleitung
Verwandte Anleitungen für Gude MIG 155/6W
Inhaltszusammenfassung für Gude MIG 155/6W

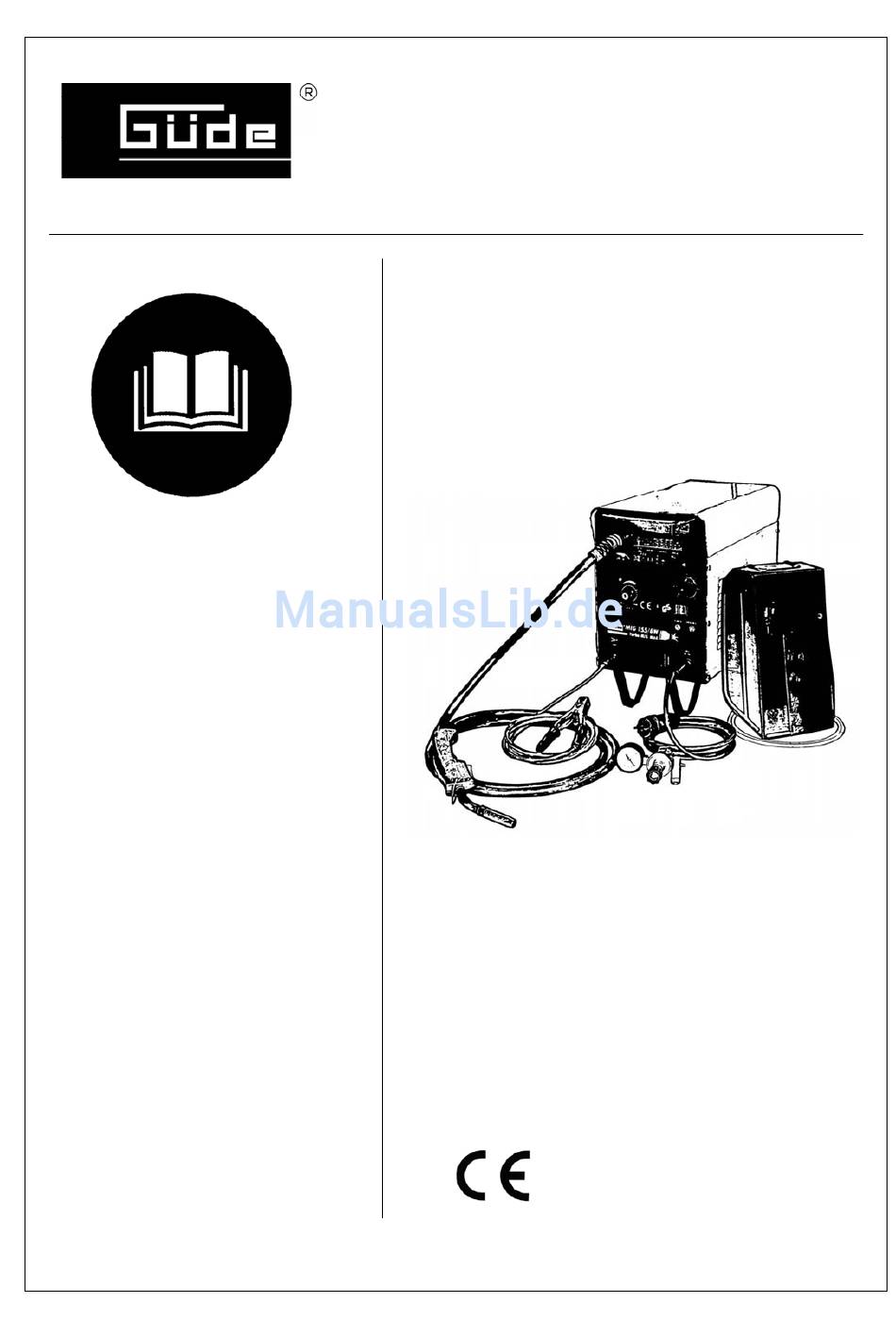

- Seite 1 MIG 155/6W Deutsch English Français Türkçe Čeština Slovenčina Nederlands Italiano Magyar Hrvatski Slovenščina Româneşte Български # 20072 © Copyright Güde GmbH & Co. KG - Birkichstrasse 6 - 74549 Wolpertshausen - Germany...
-

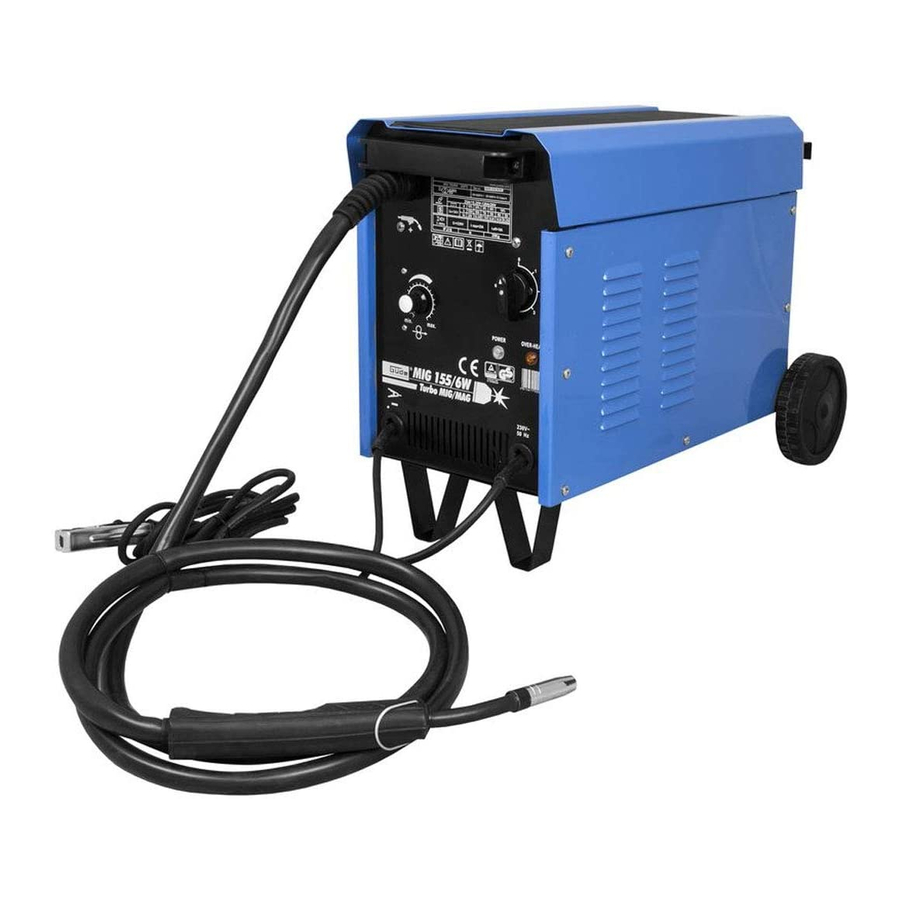

Seite 4: Schutzgas-Schweißgerät Mig 155/6W
Zubehörteile für das Schweißgerät sind: eine MAG-Schweißpistole, ein Schweißbrenner, eine Erdungsklemme sowie eine Schweißhaube. Das Gerät ist in einem Karton verpackt. • Schutzgas-Schweißgerät MIG 155/6W Kompaktes Schweißgerät der gehobenen Heimwerkerklasse. Durch 6 Schaltstufen auch für problematische Schweißarbeiten geeignet. Mit stufenlos einstellbarem Drahtvorschub und umfangreichen Zubehör. Ausstattung: Mit Schweißschild und 1-uhrigem Druckminderer. -
Seite 5: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Die Bedienungsanleitung muß vor der ersten Anwendung des Gerätes ganz durchgelesen werden. Falls über den Anschluß und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Hersteller (Service- Abteilung). UM EINEN HOHEN GRAD AN SICHERHEIT ZU GARANTIEREN, BEACHTEN SIE AUFMERKSAM FOLGENDE HINWEISE: ACHTUNG! Einschaltdauer... -
Seite 6: Verhalten Im Notfall
Verhalten im Notfall Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Kennzeichnungen auf dem Gerät Erklärung der Symbole In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet: Produktsicherheit: Produkt ist mit den... -
Seite 7: Bestimmungsgemäße Verwendung
Geltender Sicherheitsstandard: EN 60974-1:2005 : Nenneingangsspannung (Wechselstrom) (Toleranz ± 10 %) : Maximaler Nenneingangsstrom 1max : Maximaler effektiver Eingangsstrom 1eff X: Belastungsdauerfaktor Verhältnis von tatsächlicher Arbeitszeit zur Gesamtarbeitszeit Anmerkung 1: Dieser Faktor liegt zwischen 0 und 1 und kann mit einer Prozentzahl angegeben werden Anmerkung 2: Standardmäßig wird unter Gesamtarbeitszeit ein Zyklus von 10 min verstanden. -
Seite 8: Anforderungen An Den Bediener
Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt. Schulung Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung. Eine spezielle Schulung ist nicht notwendig. Technische Daten MIG 155/6W - #20072 Spannung 230 V Frequenz 50 Hz Max. Netzleistung... - Seite 9 • Achten Sie darauf dass der Stromanschluß ausreichend abgesichert ist. • Schützen Sie sich mit der vorgeschriebenen Kleidung (Abb.11). • Sorgen Sie dafür, dass sich keine weiteren Personen im Arbeitsbereich bzw. Gefahrenbereich aufhalten. • Achten Sie darauf, dass sich keine brennbaren Materialien im Arbeitsbereich befinden. •...
-
Seite 10: Sicherheitshinweise Für Die Bedienung
Materialien geeignet. Es gilt je mehr Schweißstufen das Gerät hat, desto besser kann man auch im Blechbereich arbeiten. Notwendiges Zubehör: Mischgas Co 2/Argon, Schweißdraht, Schweißschild, Druckminderer. Auch geeignet für Aluminium und VA-Edelstahl mit entsprechendem Gas und Draht. (Reines Argon/VA-Draht/Aluminium-Draht), Potentiometer. Bedienung MIG 155/6W Abb. 13 Einstellung Schweißstufen Einstellung Drahtvorschubgeschwindigkeit Anschluss Schlauchpaket Anschluss Masseklemme Netzanschlussstecker Kontrolllampe „Thermoschutz“... - Seite 11 Bei langem Lichtbogen in der Vertiefung schweißen Nähte oxydiertes Spannung einstellen Aussehen Draht verbogen oder zu weit aus der Drahtführung Falsche Drahtvorschubgeschwindigkeit Unregelmäßiger oder mangelhafter Abstand Falsche Anwinkelung des Schweißbrenners Ungenügende Drahtführungsrohr verschlissen Wurzeldurchschweißung Drahtvorschubgeschwindigkeit für die Spannung oder die Schweißgeschwindigkeit zu gering Drahtvorschubgeschwindigkeit zu hoch Einbrand...
-
Seite 12: Wartung Des Schlauchpaketes
Schweißstrom zu hoch Schweißstrom und Drahtvorschub reduzieren Drahtvorschubgeschwindigkeit zu langsam Den Brenner ruhig und gleichmäßig bewegen. Zu starke Durchdringung Falscher Abstand des Brenners vom Der Abstand zwischen Düse und Werkstück muß Werkstück 8-10 mm betragen Inspektion und Wartung Wartung des Schlauchpaketes Für eine einwandfreie Funktion des Schlauchpaketes ist dieser regelmäßig zu warten. -
Seite 13: Eg-Konformitätserklärung
EG-Konformitätserklärung EC Declaration of Conformity Hiermit erklären wir, Güde GmbH & Co. KG We herewith declare, Birkichstraße 6, 74549 Wolpertshausen, Germany Dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen.
