5 Installation

ACHTUNG
▪ Aus Sicherheitsgründen muss die Kanalführung eine
Mindestlänge von 1,5 m haben. Ist der Kanal kürzer
oder ist überhaupt kein Kanal installiert, MÜSSEN Sie
an den Kanalöffnungen oder an den Öffnungen der
Einheit Gitter installieren.
▪ Sorgen Sie dafür, dass kein Wind in den Kanal blasen
kann.
5 Installation

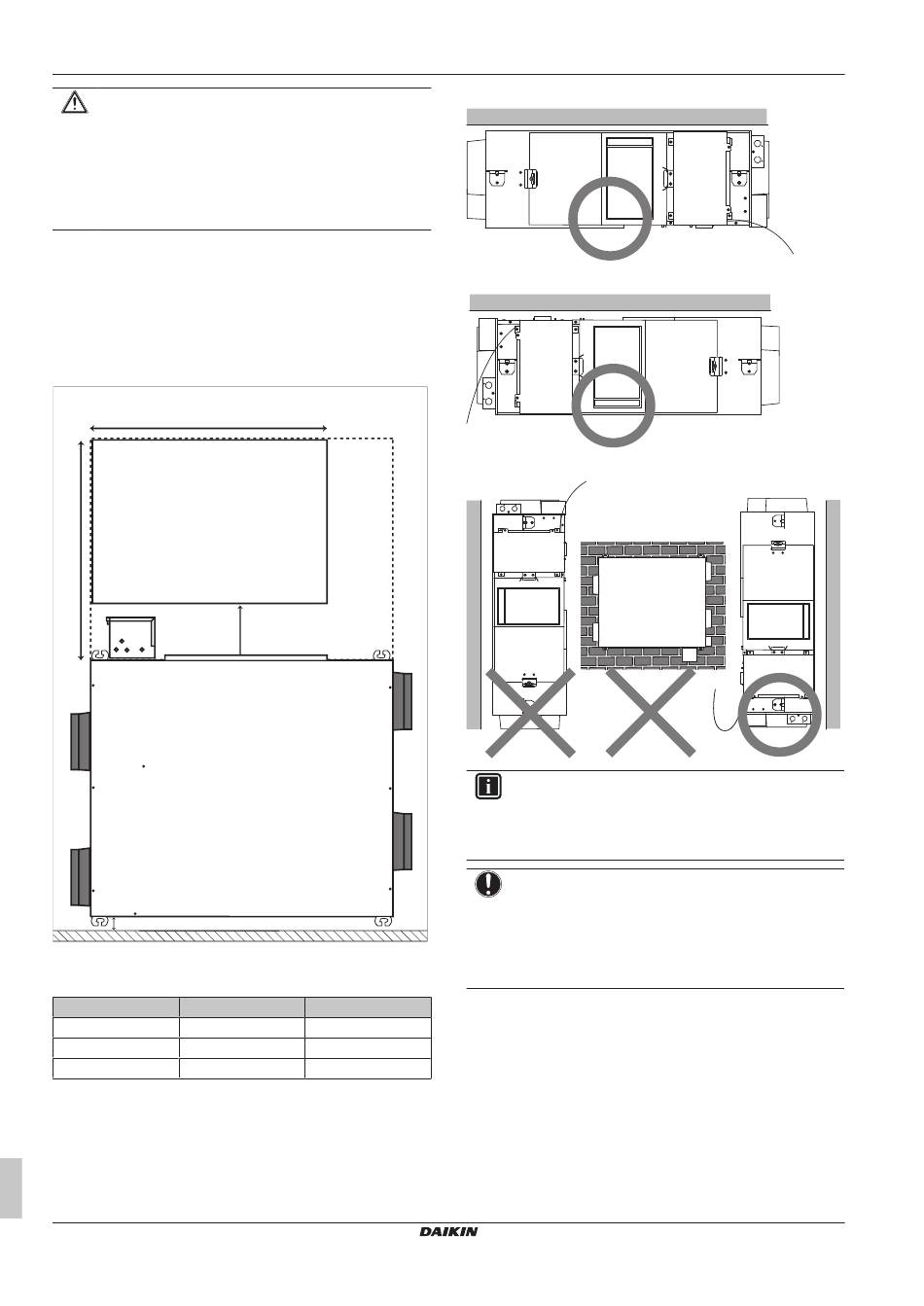

5.1 Platzbedarf für Wartungsarbeiten:
Wärmerückgewinnungs-
Ventilationseinheit
A
a
B
>50
a Platzbedarf für Wartungsarbeiten
Modelle A (mm)
VAM350+500 900
VAM650 1100
VAM800~2000 1100
5.2

Ausrichtung der Einheit

Die folgende Abbildung
Wärmerückgewinnungs-Ventilationseinheit am richtigen Platz zu
installieren:
Installations- und Betriebsanleitung
8
150-250
(mm)
B (mm)
675
700
850
gibt Ihnen Anhaltspunkte,
Normale Installation
Umgekehrte Installation
Vertikale Installation
INFORMATION
Wird die Einheit vertikal installiert, muss der Installateur
unter der Einheit eine Stütze platzieren, damit das Gewicht
der Einheit zwischen den Schrauben in der Wand und der
Stütze verteilt wird.
HINWEIS
Wird die Wärmerückgewinnungs-Ventilationseinheit an
einem Standort mit niedrigen Außentemperaturen vertikal
installiert, kann es zu Taubildung und Einfrieren kommen.
Falls solche Betriebsumstände zu erwarten sind, müssen
entsprechende Vorkehrungen getroffen werden, z. B.
indem ein elektrisches Heizgerät installiert wird.
Installationstipps:
▪ Wird die Einheit umgekehrt installiert, kann das Sichtloch
allgemein verwendet werden, sodass der für Wartungsarbeiten
erforderliche Raum kleiner sein darf. Beispiel: Werden 2 Einheiten
dicht beieinander installiert, wird nur 1 Sichtloch gebraucht, um
Filter, Wärmetausch-Elemente
auszutauschen...
die
usw. zu warten
VAM350~2000J7VEB
Wärmerückgewinnungs-Ventilationseinheit
4P487292-1C – 2019.02
oder
