- Seite 1 Manual IB-DK4080AC DisplayLink DockingStation with dual video output ® Handbuch IB-DK4080AC DisplayLink DockingStation mit zweifacher Videoausgabe ®...
-
Seite 3: Package Content

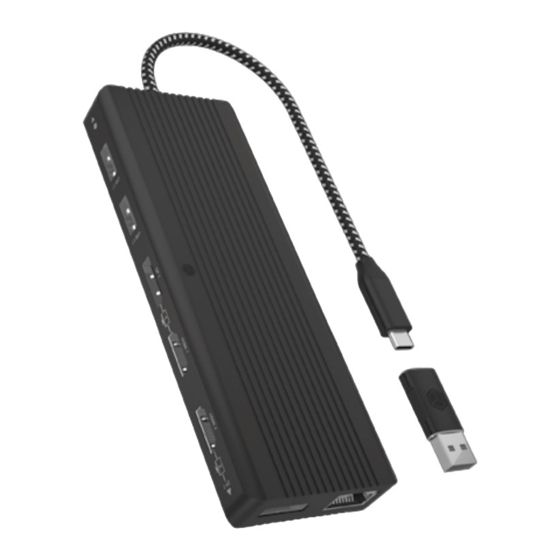

Manual IB-DK4080AC Package content IB-DK4080AC, USB Type-C to Type-A adapter, manual ® Front view 2x USB 3.2 Gen 1 Type-A data interface (5 Gbit/s) DisplayPort interface up to 4k@60 Hz ™ 2x High-Speed HDMI interface with up to 4K@60 Hz ®... - Seite 4 Manual IB-DK4080AC USB version information Legacy USB standards Current USB standards Data transfer rate USB 3.0 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s USB 3.1 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s = USB 3.2 Gen 1x2 = 20 Gbit/s...
- Seite 5 Manual IB-DK4080AC Should you wish to use this adapter on your computer, please note the following technical restriction when using the DockingStation via a Type-A port: In this case the Type-A interface does in no way support Power Delivery which is a prerequisite for the Power Delivery charging option.
-
Seite 6: Monitor Connections
Manual IB-DK4080AC Important: 1. When connecting the USB Type-C plug of the IB-DK4080AC to a ® Chromebook , the mouse to be connected to the USB 3.2 Gen 1 Type-A port will ™ not work immediately; it will have a seconds’ delay. This problem also occurs with similar Type-C adapters (including Apple original 3 in 1 adapter) when connected ®... - Seite 7 Manual IB-DK4080AC...
- Seite 8 Manual IB-DK4080AC Connection of one computer to one 5K DisplayPort monitor ™ You can set up one supported 5K monitor by using both DisplayPort video output ™ ports of the IB-DK4080AC. Connect your supported 5K monitor to both DisplayPort interfaces by using two ™...
- Seite 9 Manual IB-DK4080AC Windows display configuration ® NOTE: The screenshots might vary slightly with the operating system. Arrange your displays Once the extra monitors are connected, they can be configured to either mirror mode, extended mode or be configured to the setting of the primary display. e.g: extending your monitors - Position the mouse anywhere on the Windows desktop...
- Seite 10 Manual IB-DK4080AC - Select Multiple displays > Extend desktop to this display if you wish to extend a monitor. - Click Keep changes to confirm and exit. - Once the setting is completed, simply drag and drop the application icons to arrange your monitors.
- Seite 11 Manual IB-DK4080AC Setting the right resolution and frequency of your displays There are two possibilities to choose the resolution of the selected monitor: 1. Standard - Identify your monitors by clicking the Identify button. - Select the relevant monitor by clicking the identified monitor symbol. - Click on Display resolution - Choose the right resolution from the drop-down menu.
- Seite 12 Manual IB-DK4080AC 2. Advanced display settings - Identify your monitors by clicking the Identify button. - Click on Advanced display settings A new page opens up - Select the relevant monitor by clicking Choose display - Click on Display adaptor properties for Display X...
- Seite 13 Manual IB-DK4080AC A new window opens up - Click on List All Modes A new window opens up - Click on a valid mode according to your demands. Repeat for each attached monitor if necessary.
- Seite 14 Manual IB-DK4080AC macOS Display configuration ® Once the extra monitors are connected, they can be configured to mirror mode or extend mode. - Click on System Preferences - Click on Displays A new window opens up - Click Arrangement...
- Seite 15 Manual IB-DK4080AC - Select the corresponding monitor symbol by clicking and holding the symbol of the monitor that shall be placed in order to do the positioning. To set up scaled resolutions of the monitor displays, click the Display tab. In the window that now opens for the respective display, you can set your desired resolutions separately.
- Seite 16 Manual IB-DK4080AC Advanced display settings Hold down the option key and click on Scaled again and an advanced menu for setting resolution and repetition frequency opens. Please select your preferred settings here. Repeat for each attached monitor if necessary.
-
Seite 17: Verpackungsinhalt
Handbuch IB-DK4080AC Verpackungsinhalt IB-DK4080AC, USB Type-C zu Type-A Adapter, Handbuch ® Frontansicht 2x USB 3.2 Gen 1 Type-A Datenschnittstelle (5 Gbit/s) DisplayPort Schnittstelle mit bis zu 4k@60 Hz ™ 2x High-Speed HDMI Schnittstelle mit bis zu 4k@60 Hz ® USB Type-C Hostschnittstelle ®... -
Seite 18: Usb Versionshinweis
Handbuch IB-DK4080AC USB Versionshinweis Bisherige USB Standards Aktuelle USB Standards Datenübertragungsrate USB 3.0 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s USB 3.1 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s = USB 3.2 Gen 1x2 = 20 Gbit/s USB 3.2 (Gen 1x2) - Seite 19 Handbuch IB-DK4080AC Sollten Sie diesen Adapter an Ihrem Computer verwenden wollen, beachten Sie bitte die folgende technische Einschränkung, wenn Sie die DockingStation über einen Type-A-Anschluss verwenden wollen: Eine USB Type-A Schnittstelle unterstützt in keiner Weise die Power Delivery Funktion, welche Voraussetzung für die Power Delivery Ladeoption ist. Ein über den Type-C PD Anschluss der DockingStation angeschlossenes Netzteil kann in dieser ®...
- Seite 20 Handbuch IB-DK4080AC Wichtig: 1. Wird die IB-DK4080AC über die USB Type-C® Schnittstelle eines Chromebooks™ angeschlossen, so wird eine per USB Type-A angeschlossene Maus nicht sofort erkannt; die Verbindung wird mit einigen Sekunden Verzögerung hergestellt. Dies geschieht auch mit anderen Type-C® Adaptern (inclusive Apple-Adaptern), wenn diese an ein Chromebook™...
- Seite 21 Handbuch IB-DK4080AC...
-
Seite 22: Monitor Mit Einem Computer Verbinden
Handbuch IB-DK4080AC Einen 5K DisplayPort Monitor mit einem Computer verbinden ™ Sie können einen 5K DisplayPort Monitor hinzufügen, indem Sie diesen an beide ™ DisplayPort Videoschnittstellen der IB-DK4080AC gleichzeitig anschließen. ™ Verbinden Sie den DisplayPort Monitor unter Verwendung zweier zertifizierter ™... -
Seite 23: Konfiguration Der Anzeigeeinheiten
Handbuch IB-DK4080AC Windows Konfiguration der Anzeigeeinheiten ® Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren. Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden. z.B.: Erweiterung Ihrer Monitore - Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows -Desktop ®... - Seite 24 Handbuch IB-DK4080AC - Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten. - Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten. - Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor- symbole per Drag &...
-
Seite 25: Einstellung Der Richtigen Auflösung Und Frequenz Ihrer Anzeigen
Handbuch IB-DK4080AC Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus. - Seite 26 Handbuch IB-DK4080AC 2. Erweiterte Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Klicken Sie auf Erweiterte Anzeigeeinstellungen Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken. - Klicken Sie auf Adaptereigenschaften für Bildschirm X anzeigen...
- Seite 27 Handbuch IB-DK4080AC Es öffnet sich ein neues Fenster - Klicken Sie auf Alle Modi auflisten Es öffnet sich ein neues Fenster - Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Seite 28 Handbuch IB-DK4080AC macOS Konfiguration der Anzeigeeinheiten ® - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore Es öffnet sich ein neues Fenster - Klicken Sie auf Anordnen...
- Seite 29 Handbuch IB-DK4080AC - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen. Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.
-
Seite 30: Erweiterte Anzeigeeinstellungen
Handbuch IB-DK4080AC Erweiterte Anzeigeeinstellungen Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor. - Seite 32 Nos produits et emballages se recyclent, ne les jetez pas! Trouvez où les déposer sur le site www.quefairedemesdechets.fr © Copyright 2022 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSo- nic Technology GmbH assumes no responsibility for any errors contained in this manual.
