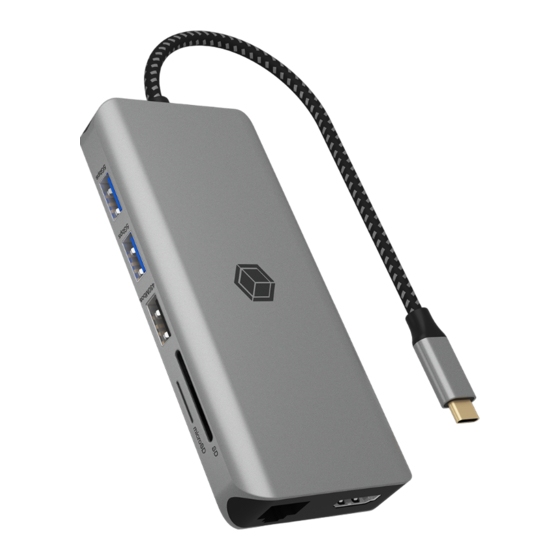

- Seite 1 Manual IB-DK4061-CPD Mobile USB Type-C Notebook DockingStation ® Handbuch IB-DK4061-CPD Mobile USB Type-C Notebook DockingStation ®...
- Seite 2 Manual IB-DK4061-CPD Please read carefully the following information to prevent injuries, da- mage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Seite 3 Manual IB-DK4061-CPD • Avoid direct sunlight on the device/power unit • Guarantee sufficient ambient air for the device/power unit • Do not place objects on the device/power unit 4. Hazards caused by very small parts and packaging Risk of suffocation...
- Seite 4 Handbuch IB-DK4061-CPD Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Seite 5 Handbuch IB-DK4061-CPD • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen • keine Gegenstände auf dem Gerät/Netzteil abstellen 4. Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken • Kleinteile, Zubehör für Kinder unzugänglich verwahren •...
- Seite 6 Manual IB-DK4061-CPD Package content 1x IB-DK4061-CPD, 1x manual View USB 3.2 Gen 1 Type-C host computer interface ® HDMI 1: HDMI 2.1 interface with up to 7680x4320@30 Hz ® ® USB 2.0 Type-A interface, data transfer rates up to 480 Mbit/s and 5 V/0.5 A charging support...
- Seite 7 DisplayPort™ Alt Mode. Please check the specifications of your computer system as Computer well as its USB Type-C™ interface or use the ICY BOX product with a manual Thunderbolt™ 3 connector. your computer supports USB Power Delivery and DP Alt Mode or...
- Seite 8 Manual IB-DK4061-CPD Starting up Connect the USB Type-C cable to the supported USB Type-C interface of ® ® your computer. Connect your devices to the corresponding interfaces of the dock.
- Seite 9 Insert the microSD card into the microSD card slot with the bevelled corner first. The golden PINs of the card must show upwards (ICY BOX logo at the top). Multi-LUN card readers allow the use of two cards simultaneously.
- Seite 10 Certain video graphics cards and operating systems have limited MST and DisplayPort support, while ™ some monitors will also limit the available resolution. Supported video resolutions The IB-DK4061-CPD supports 8K resolutions if the connected displays and the graphics unit support it.
- Seite 11 Manual IB-DK4061-CPD Windows display configuration ® NOTE: The screenshots might vary slightly with the operating system. Extended monitor application under MST technology (MultiStreamTrans- port protocol) Arrange your displays Once the extra monitors are connected, they can be configured to either mirror mode, extended mode or be configured to the setting of the primary display.
- Seite 12 Manual IB-DK4061-CPD - Select Multiple displays > Extend desktop to this display if you wish to extend a monitor. - Click Keep changes to confirm and exit. - Once the setting is completed, simply drag and drop the application icons to arrange your monitors.
- Seite 13 Manual IB-DK4061-CPD Setting the right resolution and frequency of your displays There are two possibilities to choose the resolution of the selected monitor: 1. Standard - Identify your monitors by clicking the Identify button. - Select the relevant monitor by clicking the identified monitor symbol.
- Seite 14 Manual IB-DK4061-CPD 2. Advanced display settings - Identify your monitors by clicking the Identify button. - Click on Advanced display settings A new page opens up - Select the relevant monitor by clicking Choose display - Click on Display adaptor properties for Display X...
- Seite 15 Manual IB-DK4061-CPD A new window opens up - Click on List All Modes A new window opens up - Click on a valid mode according to your demands. Repeat for each attached monitor if necessary.
- Seite 16 Manual IB-DK4061-CPD macOS Display configuration ® Once the extra monitors are connected, they can be configured to mirror mode or extend mode. - Click on System Preferences - Click on Displays A new window opens up - Click Arrangement...
- Seite 17 Manual IB-DK4061-CPD - Select the corresponding monitor symbol by clicking and holding the symbol of the monitor that shall be placed in order to do the positioning. To set up scaled resolutions of the monitor displays, click the Display tab. In the window that now opens for the respective display, you can set your desired resolutions separately.
- Seite 18 Manual IB-DK4061-CPD Advanced display settings Hold down the option key and click on Scaled again and an advanced menu for setting resolution and repetition frequency opens. Please select your preferred settings here. Repeat for each attached monitor if necessary.
- Seite 19 Handbuch IB-DK4061-CPD Verpackungsinhalt 1x IB-DK4061-CPD, 1x Handbuch Ansicht USB 3.2 Gen 1 Type-C Hostcomputer Schnittstelle ® HDMI 1: HDMI 2.1 Schnittstelle mit bis zu 7680x4320@30 Hz ® ® USB 2.0 Type-A Schnittstelle, Datenübertragungsraten bis zu 480 Mbit/s und 5 V/0,5 A Ladeunterstützung USB 3.2 Gen 1 Type-C...
- Seite 20 Schnittstelle unterstützen auch den DisplayPort™ Alt Mode. Bitte überprüfen Sie die Spezifikationen Ihres Computersystems Computer und dessen USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX manual Produkt an einem Thunderbolt™ 3 Anschluss. Um dieses Dock in vollem Umfang zu nutzen, stellen Sie sicher, dass der USB...
- Seite 21 Handbuch IB-DK4061-CPD Inbetriebnahme Schließen Sie das USB Type-C Kabel an die unterstützte USB Type-C ® ® Schnittstelle Ihres Computers an. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.
- Seite 22 SD Karte Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD Karten- schacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (ICY BOX Logo oben). microSD Karte Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht.
- Seite 23 Hardwarespezifikationen des angeschlossenen Hostcomputers ab. Bestimmte Grafikkarten und Betriebssysteme verfügen nur über eingeschränkte MST- oder Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen. Unterstützte Videoauflösungen Die IB-DK4061-CPD unterstützt 8K Auflösungen, wenn die angeschlossenen Moni- tore und die Grafikeinheit diese Auflösung ebenfalls unterstützen.
- Seite 24 Handbuch IB-DK4061-CPD Windows Konfiguration der Anzeigeeinheiten ® Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren. Erweiterte Monitorverwendung in Verbindung mit der MST Technologie (MultiStreamTransport Protokoll) Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden.
- Seite 25 Handbuch IB-DK4061-CPD - Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten. - Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten. - Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor- symbole per Drag &...
- Seite 26 Handbuch IB-DK4061-CPD Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
- Seite 27 Handbuch IB-DK4061-CPD 2. Erweiterte Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Klicken Sie auf Erweiterte Anzeigeeinstellungen Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.
- Seite 28 Handbuch IB-DK4061-CPD Es öffnet sich ein neues Fenster - Klicken Sie auf Alle Modi auflisten Es öffnet sich ein neues Fenster - Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Seite 29 Handbuch IB-DK4061-CPD macOS Konfiguration der Anzeigeeinheiten ® - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore Es öffnet sich ein neues Fenster - Klicken Sie auf Anordnen...
- Seite 30 Handbuch IB-DK4061-CPD - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen. Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.
- Seite 31 Handbuch IB-DK4061-CPD Erweiterte Anzeigeeinstellungen Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus.
- Seite 32 Nos produits et emballages se recyclent, ne les jetez pas! Trouvez où les déposer sur le site www.quefairedemesdechets.fr © Copyright 2023 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSo- nic Technology GmbH assumes no responsibility for any errors contained in this manual.
