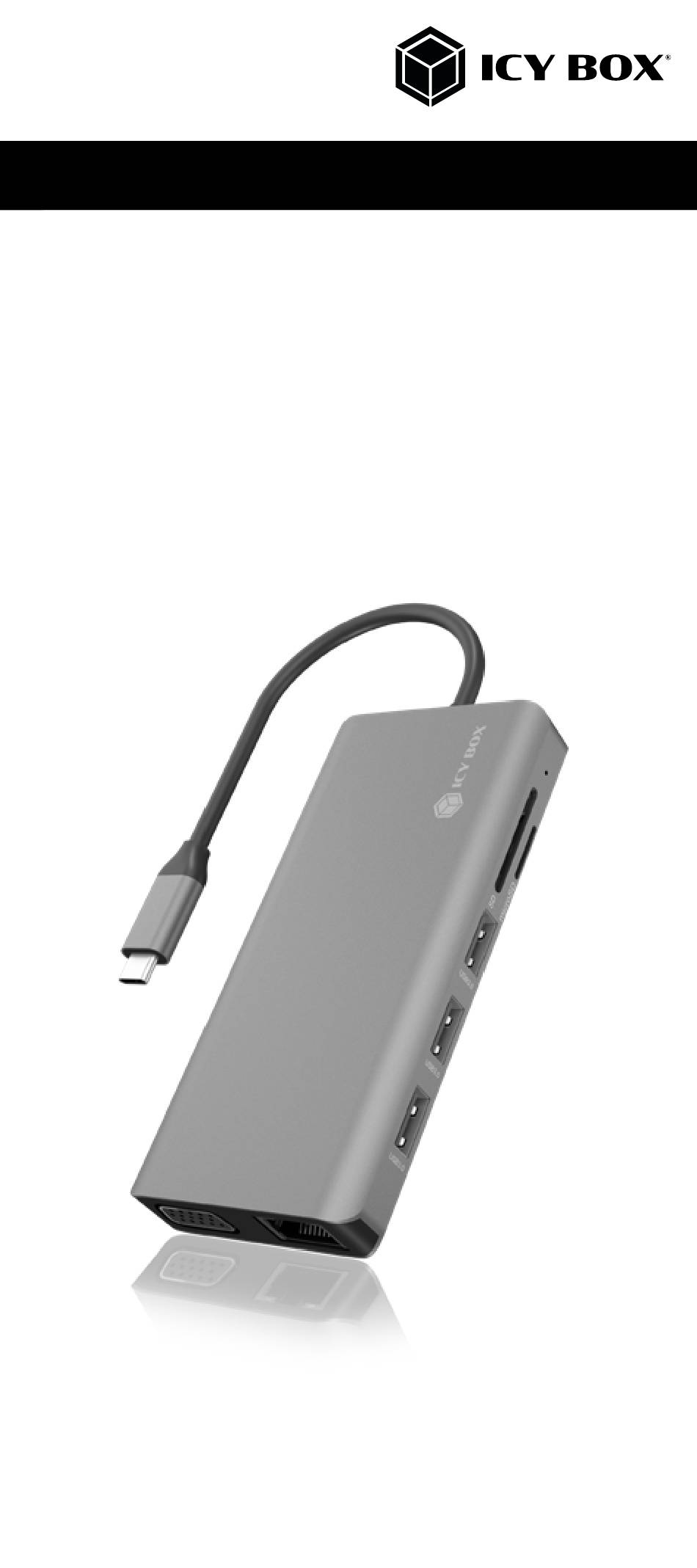

- Seite 1 Manual IB-DK4070-CPD Manual IB-DK4070-CPD USB Type-C DockingStation with triple video output ® Handbuch IB-DK4070-CPD USB Type-C DockingStation mit dreifacher Videoausgabe ®...
- Seite 2 Manual IB-DK4070-CPD Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Seite 3 Manual IB-DK4070-CPD 5. Potential data loss Data lost during commissioning IMPORTANT Potentially irreversible data loss • Always comply with the information in the operating instructions/quick installation guide • Exclusively use the product once the specifications have been met • Back up data prior to commissioning •...
- Seite 4 Handbuch IB-DK4070-CPD Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräte- schäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Seite 5 Handbuch IB-DK4070-CPD 5. Möglicher Datenverlust Datenverlust bei Inbetriebnahme ACHTUNG Unwiederbringlicher Datenverlust möglich • Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten • Produkt nur verwenden, wenn Spezifikationen erfüllt sind • Datensicherung vor Inbetriebnahme durchführen • Datensicherung vor Anschluss neuer Hardware durchführen • dem Produkt beiliegendes Zubehör verwenden 6.
- Seite 6 Manual IB-DK4070-CPD Package content 1x IB-DK4070-CPD, 1x manual Front view Rear view Side view USB Type-C host interface ® 3x USB 3.0 Type-A data interface SD card reader microSD card reader LED for power USB PD Type-C (only Power Delivery) ®...
- Seite 7 DisplayPort™ Alt Mode. Please check the specifications of your computer system as Computer well as its USB Type-C™ interface or use the ICY BOX product with a manual Thunderbolt™ 3 connector. To use this dock to its full potential, ensure that the host USB Type-C port from ®...
- Seite 8 Connect the DockingStation to a supported USB Type-C ® or USB 3.0 Type-A port on the PC Restart the PC The IB-DK4070-CPD is now ready for use macOS ® Download the correct driver from the webpage above Run the file Mac_driver\ driver.dmg by double-clicking...
- Seite 9 SD card Insert the SD card into the SD card slot with the bevelled corner in the front. The golden PIN’s of the card must be directed downwards (if the ICY BOX logo is visible at the top). microSD card Insert the microSD card into the microSD card slot with the bevelled corner in the front.
- Seite 10 Manual IB-DK4070-CPD Supported video resolutions Video matrix design (USB Type-C DP Alt Mode + DisplayLink , DP 1.2 HBR2), ® ® maximum resolutions Inputs (plug-in) Number of HDMI HDMI ® ® displays Triple video HDMI HDMI ® ® output HDMI HDMI ®...
- Seite 11 Manual IB-DK4070-CPD Video matri design (USB Type-C DP Alt Mode + DisplayLink , DP 1.2 HBR2), ® ® imum resolutions Output Number of HDMI HDMI ® ® displays Triple video 1920 1080 1920 1080 1920 1080 output 2560 1440 3840...
- Seite 12 Handbuch IB-DK4070-CPD Package content IB-DK4070-CPD, Handbuch Frontansicht Rückansicht Seitenansicht USB Type-C Hostschnittstelle ® 3x USB 3.0 Type-A Datenschnittstelle SD Kartenleser microSD Kartenleser LED für Betrieb USB PD Type-C (nur Power Delivery) ® USB 2.0 Type-A Datenschnittstelle HDMI 2 Schnittstelle (bis zu 3840x2160@30 Hz) ®...
- Seite 13 ™ manual Produkt an einem Thunderbolt 3 Anschluss. ™ Um das volle Potential der IB-DK4070-CPD ausschöpfen zu können, verge- wissern Sie sich, dass Ihre Host USB Type-C Schnittstelle den DP Alt Mode ® und USB Power Delivery oder Thunderbolt 3 Type-C unterstützt.
- Seite 14 Starten Sie ihren PC neu Verbinden Sie die DockingStation mit ihrem PC über eine unterstützte USB Type-C oder USB 3.0 Type-A Schnittstelle ® Fertig! Sie können die IB-DK4070-CPD nun verwenden macOS ® Laden Sie die korrekte Datei von oben genannter Webseite herunter Starten Sie die Datei Mac_driver\ driver.dmg...
- Seite 15 Verwendung der Speicherkartenschächte SD Karte Schieben Sie die SD Karte mit der abgeschrägten Ecke voran in den SD-Kar- tenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (ICY BOX Logo oben). microSD Karte Schieben Sie die microSD Karte mit der abgeschrägten Ecke voran in den microSD Kartenschacht.
-
Seite 16: Unterstützte Videoauflösungen
Handbuch IB-DK4070-CPD Unterstützte Videoauflösungen Videomatrix Übersicht (USB Type-C DP Alt Mode + DisplayLink , DP 1.2 HBR2), ® ® maximale Auflösungen Anschlüsse (plug-in) Anzahl der HDMI HDMI ® ® Monitore Dreifache HDMI HDMI ® ® Videoaus- gabe* HDMI HDMI ®... - Seite 17 Handbuch IB-DK4070-CPD Videomatrix Übersicht (USB Type-C DP Alt Mode + DisplayLink , DP 1.2 HBR2), ® ® maximale Auflösungen Ausgabe Anzahl der HDMI HDMI ® ® Monitore Dreifache Vi- 1920 1080 1920 1080 1920 1080 deoausgabe 2560 1440 3840 2160...
- Seite 18 © Copyright 2020 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/or design of the above-mentioned product without prior notice.
