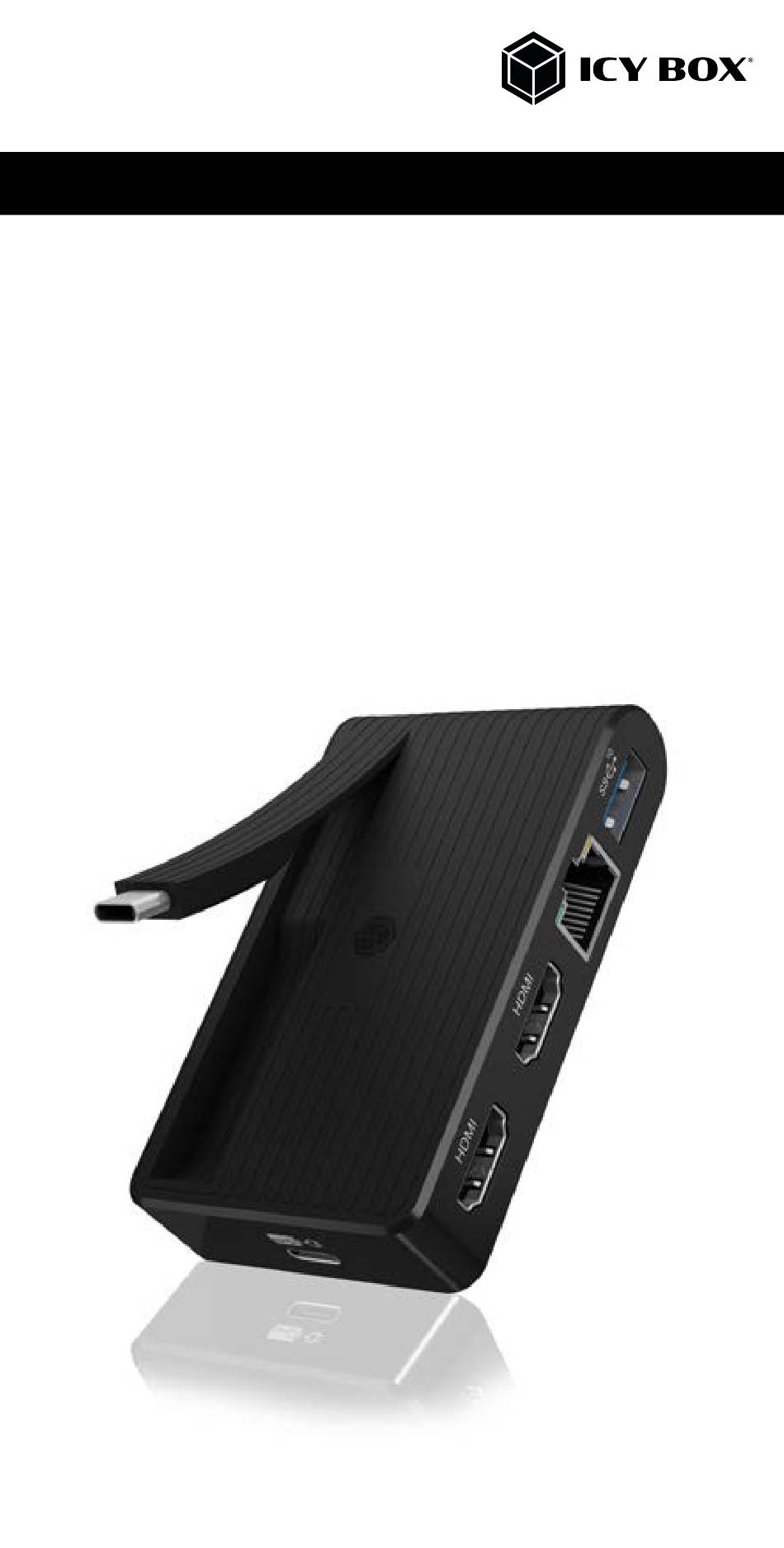

- Seite 1 Manual IB-DK4029-CPD USB Type-C DockingStation with dual video output ® Handbuch IB-DK4029-CPD USB Type-C Multiport DockingStation mit zweifacher ® Videoausgabe...
-
Seite 2: Gefahren Während Montage (Wenn Vorgesehen) Scharfkantige Bauteile
Sicherheitshinweise IB-DK4029-CPD Handbuch IB-DK4029-CPD Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden. -
Seite 3: Entsorgung Des Gerätes Umweltverschmutzung, Wiederverwertung Nicht Möglich
Sicherheitshinweise IB-DK4029-CPD Handbuch IB-DK4029-CPD 3. Gefahren durch Wärmeentwicklung Mangelhafte Belüftung des Geräts/Netzteils ACHTUNG Überhitzung und Ausfall des Geräts/Netzteils • externe Erwärmung vermeiden und Luftaustausch zulassen • Lüfter-Auslass und passive Kühlkörper freihalten • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen •... -
Seite 4: Warning Levels
Safety information IB-DK4029-CPD Handbuch IB-DK4029-CPD Please read carefully the following information to prevent injuries, da- mage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with. - Seite 5 Safety information IB-DK4029-CPD Handbuch IB-DK4029-CPD 3. Hazards caused by a development of heat Insufficient device/power unit ventilation IMPORTANT Overheating and failure of the device/power unit • Prevent externally heating up components and ensure an exchange of air • Do not cover the fan outlet and passive cooling elements •...
-
Seite 6: Product Overview
Manual IB-DK4029-CPD Package content 1x IB-DK4029-CPD, 1x manual Product overview USB Type-C host interface ® USB 2.0 Type-A data interface with up to 480 Mbit/s USB PD Type-C interface with up to 85 W and data interface with up to 10 Gbit/s ®... - Seite 7 Connect your devices to the appropriate interfaces of the dock Attention! When plugging and unplugging a Power Delivery power supply via the Type-C interface of the IB-DK4029-CPD, the other interfaces used may be shortly ® disconnected and immediately reconnected. To avoid data loss during data transfer, stream interruptions or similar, DO NOT connect or disconnect the Power Delivery power supply while any data transfer is in progress.
- Seite 8 Manual IB-DK4029-CPD Displays Please set up your display settings according to your operating system and requi- rements. For detailed information refer to the corresponding operation manual and description of your operating system.
-
Seite 9: Display Configuration
Manual IB-DK4029-CPD Windows display configuration ® Note: The screenshots might vary slightly with the operating system. Arrange your displays Once the extra monitors are connected, they can be configured to either mirror mode, extended mode or to the setting of the primary display. - Seite 10 Manual IB-DK4029-CPD - Click Keep changes to confirm and exit. - Once the setting is completed, simply drag and drop the application icons to arrange your monitors. (However, some applications may not support the display on the extended desktop).
- Seite 11 Manual IB-DK4029-CPD Setting the right resolution and frequency of your displays There are two possibilities to choose the resolution of the selected monitor: 1. Standard - Identify your monitors by clicking the Identify button. - Select the relevant monitor by clicking the identified monitor symbol.
- Seite 12 Manual IB-DK4029-CPD 2. Advanced display settings - Identify your monitors by clicking the Identify button. - Click on Advanced display settings A new page opens up - Select the relevant monitor by clicking Choose display - Click on Display adaptor properties for Display X...
- Seite 13 Manual IB-DK4029-CPD A new window opens up - Click on List All Modes A new window opens up - Click on a valid mode according to your demands. Repeat for each attached monitor if necessary.
- Seite 14 Manual IB-DK4029-CPD macOS Display configuration ® Once the extra monitors are connected, they can be configured to mirror mode or extend mode (only one additional monitor, a second monitor will only be mirrored). - Click on System Preferences - Click on Displays...
- Seite 15 Manual IB-DK4029-CPD - Select the corresponding monitor symbol by clicking and holding the symbol of the monitor that shall be placed in order to do the positioning. To set up scaled resolutions of the monitor displays, click the Display tab. In the window that now opens for the respective display, you can set your desired resolutions separately.
- Seite 16 Manual IB-DK4029-CPD Advanced display settings Hold down the option key and click on Scaled again and an advanced menu for setting resolution and repetition frequency opens. Please select your preferred settings here. Repeat for each attached monitor if necessary.
-
Seite 17: Verpackungsinhalt
Handbuch IB-DK4029-CPD Verpackungsinhalt 1x IB-DK4029-CPD, 1x Handbuch Produktübersicht USB Type-C Hostschnittstelle ® USB 2.0 Type-A Datenschnittstelle mit bis zu 480 Mbit/s USB PD Type-C Schnittstelle mit bis zu 85 W und Datenschnittstelle mit bis ® zu 10 Gbit/s HDMI 1 Schnittstelle (Einzelauflösung bis zu 3840x2160@30/60 Hz) ®... - Seite 18 Standards. Einige Schnittstellen ermöglichen unter ® Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung über USB. Um das volle Potential der IB-DK4029-CPD ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C Schnittstelle den DP Alt Mode und USB Power ®...
- Seite 19 Handbuch IB-DK4029-CPD Monitore Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und den Beschreibungen Ihres Betriebssystems.
-
Seite 20: Konfiguration Der Anzeigeeinheiten
Handbuch IB-DK4029-CPD Windows Konfiguration der Anzeigeeinheiten ® Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren. Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können Sie entweder auf den Spiegelmodus, den Erweiterungsmodus (nur Windows ) oder die Einstellung der ® Primäranzeige konfiguriert werden. - Seite 21 Handbuch IB-DK4029-CPD - Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten. - Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor- symbole per Drag & Drop, um Ihre Monitore anzuordnen. (Einige Anwendungen unterstützen jedoch möglicherweise nicht die Anzeige auf dem erweiterten Desktop).
-
Seite 22: Standard Anzeigeeinstellungen
Handbuch IB-DK4029-CPD Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus. - Seite 23 Handbuch IB-DK4029-CPD 2. Erweiterte Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Klicken Sie auf Erweiterte Anzeigeeinstellungen Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.
- Seite 24 Handbuch IB-DK4029-CPD Es öffnet sich ein neues Fenster - Klicken Sie auf Alle Modi auflisten Es öffnet sich ein neues Fenster - Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Seite 25 Handbuch IB-DK4029-CPD macOS Konfiguration der Anzeigeeinheiten ® Sobald zusätzliche Monitore angeschlossen sind, können Sie entweder auf den Spiegelmodus oder den Erweiterungsmodus (nur ein zusätzlicher Monitor, ein zweiter Monitor wird nur gespiegelt) konfiguriert werden. - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore Es öffnet sich ein neues Fenster...
- Seite 26 Handbuch IB-DK4029-CPD - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen. Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.
-
Seite 27: Erweiterte Anzeigeeinstellungen
Handbuch IB-DK4029-CPD Erweiterte Anzeigeeinstellungen Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus. - Seite 28 © Copyright 2021 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSo- nic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/ or design of the above-mentioned product without prior notice.
